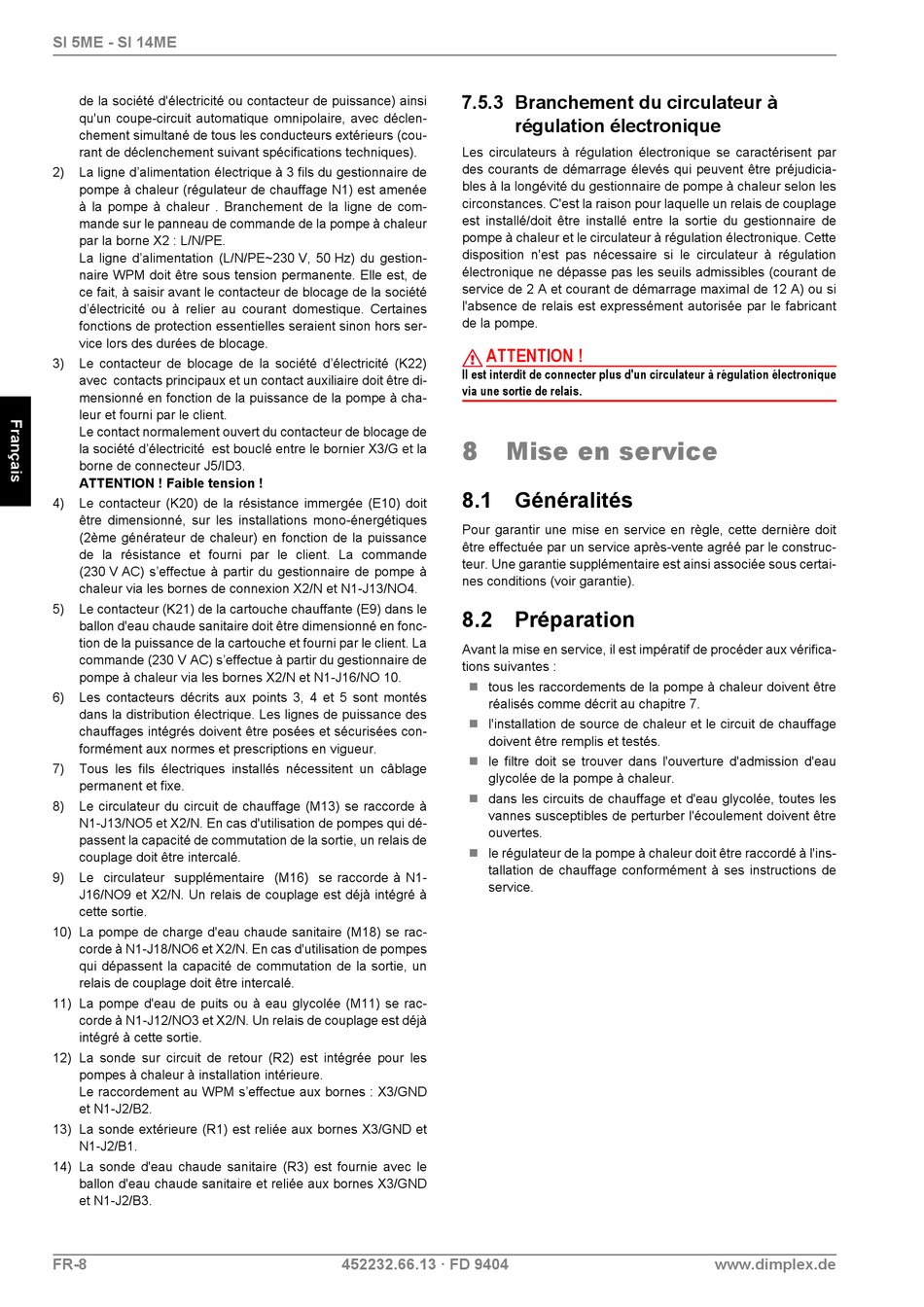

SI 5ME - SI 14ME
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
2) La ligne d'alimentation électrique à 3 fils du gestionnaire de
pompe à chaleur (régulateur de chauffage N1) est amenée
à la pompe à chaleur . Branchement de la ligne de com-
mande sur le panneau de commande de la pompe à chaleur
par la borne X2 : L/N/PE.
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du gestion-
naire WPM doit être sous tension permanente. Elle est, de
ce fait, à saisir avant le contacteur de blocage de la société
d'électricité ou à relier au courant domestique. Certaines
fonctions de protection essentielles seraient sinon hors ser-
vice lors des durées de blocage.
3) Le contacteur de blocage de la société d'électricité (K22)
avec contacts principaux et un contact auxiliaire doit être di-
mensionné en fonction de la puissance de la pompe à cha-
leur et fourni par le client.
Le contact normalement ouvert du contacteur de blocage de
la société d'électricité est bouclé entre le bornier X3/G et la
borne de connecteur J5/ID3.
ATTENTION ! Faible tension !
4) Le contacteur (K20) de la résistance immergée (E10) doit
être dimensionné, sur les installations mono-énergétiques
(2ème générateur de chaleur) en fonction de la puissance
de la résistance et fourni par le client. La commande
(230 V AC) s'effectue à partir du gestionnaire de pompe à
chaleur via les bornes de connexion X2/N et N1-J13/NO4.
5) Le contacteur (K21) de la cartouche chauffante (E9) dans le
ballon d'eau chaude sanitaire doit être dimensionné en fonc-
tion de la puissance de la cartouche et fourni par le client. La
commande (230 V AC) s'effectue à partir du gestionnaire de
pompe à chaleur via les bornes X2/N et N1-J16/NO 10.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les lignes de puissance des
chauffages intégrés doivent être posées et sécurisées con-
formément aux normes et prescriptions en vigueur.
7) Tous les fils électriques installés nécessitent un câblage
permanent et fixe.
8) Le circulateur du circuit de chauffage (M13) se raccorde à
N1-J13/NO5 et X2/N. En cas d'utilisation de pompes qui dé-
passent la capacité de commutation de la sortie, un relais de
couplage doit être intercalé.
9) Le circulateur supplémentaire (M16) se raccorde à N1-
J16/NO9 et X2/N. Un relais de couplage est déjà intégré à
cette sortie.
10) La pompe de charge d'eau chaude sanitaire (M18) se rac-
corde à N1-J18/NO6 et X2/N. En cas d'utilisation de pompes
qui dépassent la capacité de commutation de la sortie, un
relais de couplage doit être intercalé.
11) La pompe d'eau de puits ou à eau glycolée (M11) se rac-
corde à N1-J12/NO3 et X2/N. Un relais de couplage est déjà
intégré à cette sortie.
12) La sonde sur circuit de retour (R2) est intégrée pour les
pompes à chaleur à installation intérieure.
Le raccordement au WPM s'effectue aux bornes : X3/GND
et N1-J2/B2.
13) La sonde extérieure (R1) est reliée aux bornes X3/GND et
N1-J2/B1.
14) La sonde d'eau chaude sanitaire (R3) est fournie avec le
ballon d'eau chaude sanitaire et reliée aux bornes X3/GND
et N1-J2/B3.
FR-8
7.5.3 Branchement du circulateur à
régulation électronique
Les circulateurs à régulation électronique se caractérisent par
des courants de démarrage élevés qui peuvent être préjudicia-
bles à la longévité du gestionnaire de pompe à chaleur selon les
circonstances. C'est la raison pour laquelle un relais de couplage
est installé/doit être installé entre la sortie du gestionnaire de
pompe à chaleur et le circulateur à régulation électronique. Cette
disposition n'est pas nécessaire si le circulateur à régulation
électronique ne dépasse pas les seuils admissibles (courant de
service de 2 A et courant de démarrage maximal de 12 A) ou si
l'absence de relais est expressément autorisée par le fabricant
de la pompe.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation électronique
via une sortie de relais.
8

Mise en service

8.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous certai-
nes conditions (voir garantie).
8.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
 tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 7.
 l'installation de source de chaleur et le circuit de chauffage
doivent être remplis et testés.
 le filtre doit se trouver dans l'ouverture d'admission d'eau
glycolée de la pompe à chaleur.
 dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent être
ouvertes.
 le régulateur de la pompe à chaleur doit être raccordé à l'ins-
tallation de chauffage conformément à ses instructions de
service.
