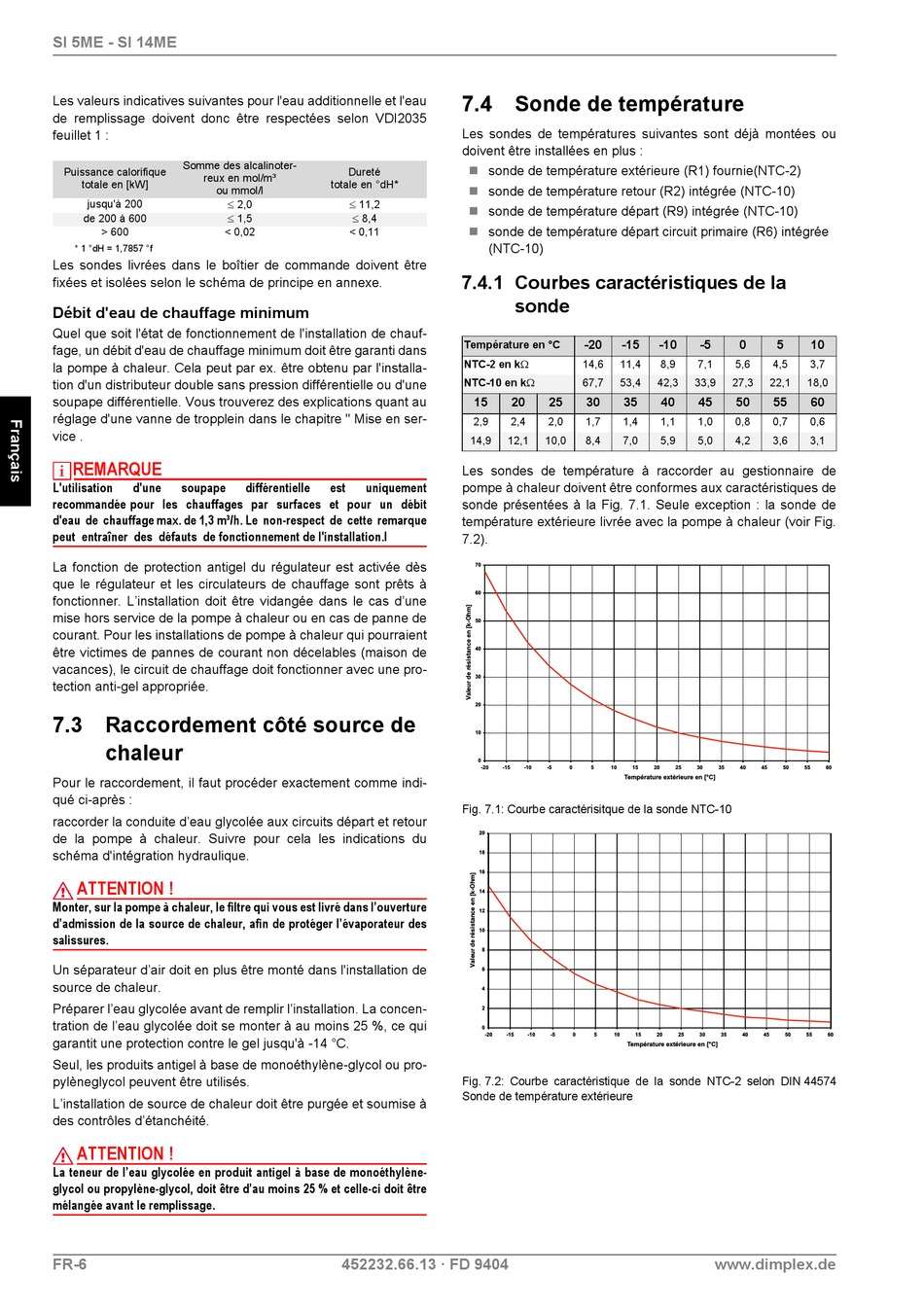

Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
* 1 °dH = 1,7857 °f
Les sondes livrées dans le boîtier de commande doivent être
fixées et isolées selon le schéma de principe en annexe.
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle ou d'une
soupape différentielle. Vous trouverez des explications quant au
réglage d'une vanne de tropplein dans le chapitre " Mise en ser-
vice .
REMARQUE
L'utilisation d'une soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.l
La fonction de protection antigel du régulateur est activée dès
que le régulateur et les circulateurs de chauffage sont prêts à
fonctionner. L'installation doit être vidangée dans le cas d'une
mise hors service de la pompe à chaleur ou en cas de panne de
courant. Pour les installations de pompe à chaleur qui pourraient
être victimes de pannes de courant non décelables (maison de
vacances), le circuit de chauffage doit fonctionner avec une pro-
tection anti-gel appropriée.
7.3 Raccordement côté source de
chaleur
Pour le raccordement, il faut procéder exactement comme indi-
qué ci-après :
raccorder la conduite d'eau glycolée aux circuits départ et retour
de la pompe à chaleur. Suivre pour cela les indications du
schéma d'intégration hydraulique.
ATTENTION !
Monter, sur la pompe à chaleur, le filtre qui vous est livré dans l'ouverture
d'admission de la source de chaleur, afin de protéger l'évaporateur des
salissures.
Un séparateur d'air doit en plus être monté dans l'installation de
source de chaleur.
Préparer l'eau glycolée avant de remplir l'installation. La concen-
tration de l'eau glycolée doit se monter à au moins 25 %, ce qui
garantit une protection contre le gel jusqu'à -14 °C.
Seul, les produits antigel à base de monoéthylène-glycol ou pro-
pylèneglycol peuvent être utilisés.
L'installation de source de chaleur doit être purgée et soumise à
des contrôles d'étanchéité.
ATTENTION !
La teneur de l'eau glycolée en produit antigel à base de monoéthylène-
glycol ou propylène-glycol, doit être d'au moins 25 % et celle-ci doit être
mélangée avant le remplissage.
FR-6
Dureté
totale en °dH*

2,0 11,2

1,5 8,4
< 0,11
différentielle est uniquement
452232.66.13 · FD 9404
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
 sonde de température extérieure (R1) fournie(NTC-2)
 sonde de température retour (R2) intégrée (NTC-10)
 sonde de température départ (R9) intégrée (NTC-10)
 sonde de température départ circuit primaire (R6) intégrée
(NTC-10)
7.4.1 Courbes caractéristiques de la
sonde
-20 -15
Température en °C
NTC-2 en k 14,6 11,4
NTC-10 en k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1. Seule exception : la sonde de
température extérieure livrée avec la pompe à chaleur (voir Fig.
7.2).
Fig. 7.1: Courbe caractérisitque de la sonde NTC-10
Fig. 7.2: Courbe caractéristique de la sonde NTC-2 selon DIN 44574
Sonde de température extérieure
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
