Pin
Anforderungen an den USB-Datenanschluss
Vorsicht:
Dies ist eine für den Kunden reservierte Verbindung. Nur einen USB-
Flashdrive oder ein USB-Tastenfeld an diesen Anschluss anschließen. Kein
anderes Gerät anschließen.
Nur einen USB-Flashdrive oder ein USB-Tastenfeld an den USB-Datenanschluss
anschließen. Die Übertragung von Trenddaten auf ein externes Laufwerk ist
eine Datenexportfunktion für das Überwachungssystem auf das externe
Laufwerk.
Dieser Anschluss kann auch als Tool für Software und
Firmwareaktualisierungen eingesetzt werden. Wenden Sie sich zwecks
Support für Aktualisierungen an Covidien oder einen qualifizierten
Wartungstechniker.
Die Pinbelegung zeigt die Pins von links nach rechts am USB-Anschluss,
beginnend mit Pin 4. Die Datenleitungen sind abgeschirmte verdrillte Paare
(STP), um Crosstalk oder Rauschen zu reduzieren. Die max. Länge beträgt
5,0 m oder 16,4 Fuß.
Benutzerhandbuch
Tabelle 5-6. RJ-45-Signalausgänge
Signal-
Beschreibung
bezeich-
nung
4
Nicht
––
verwendet

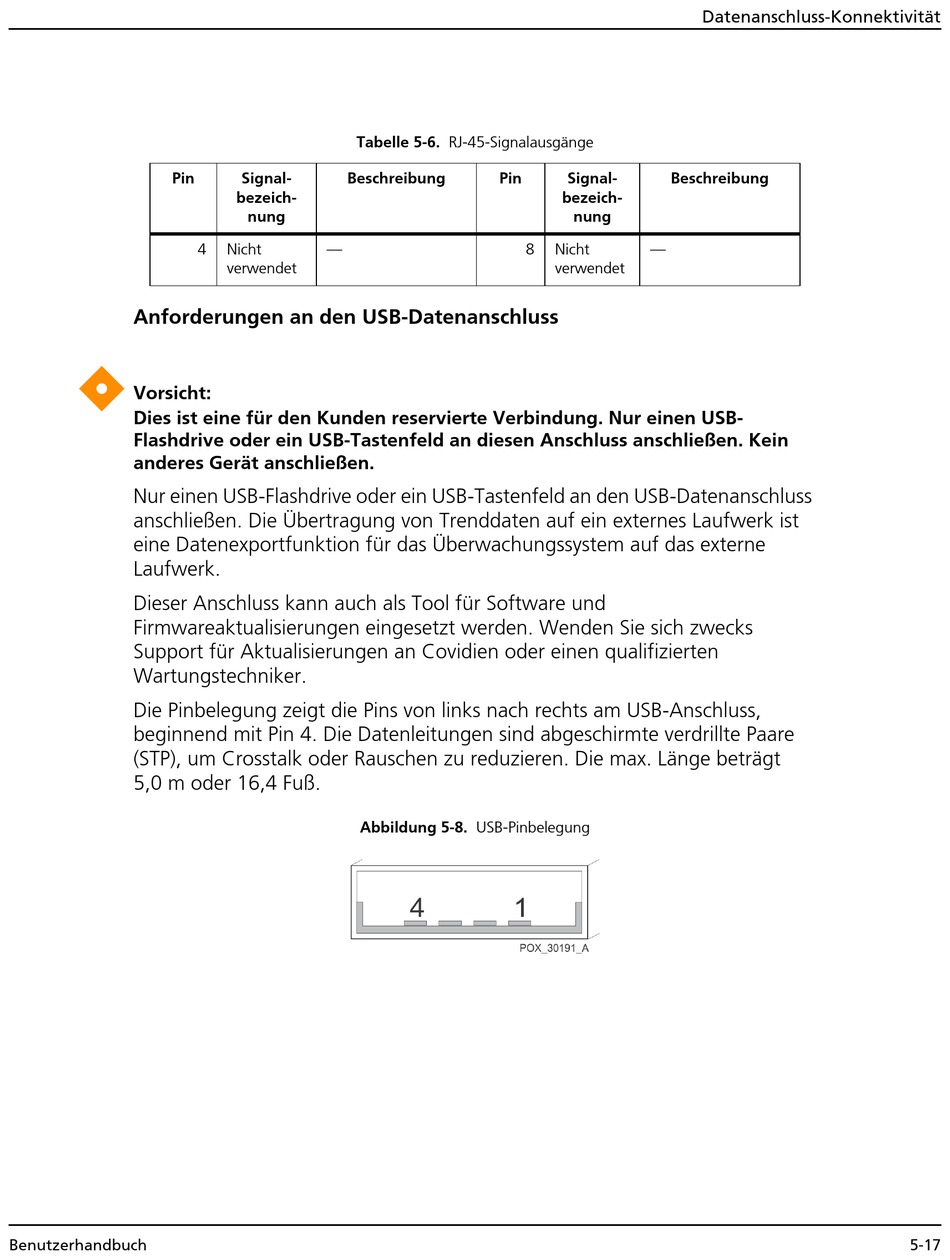

Abbildung 5-8. USB-Pinbelegung
Pin
Signal-
Beschreibung
bezeich-
nung
8
Nicht
––
verwendet
Datenanschluss-Konnektivität
5-17
