3.

INSTALLAZIONE

L'INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.

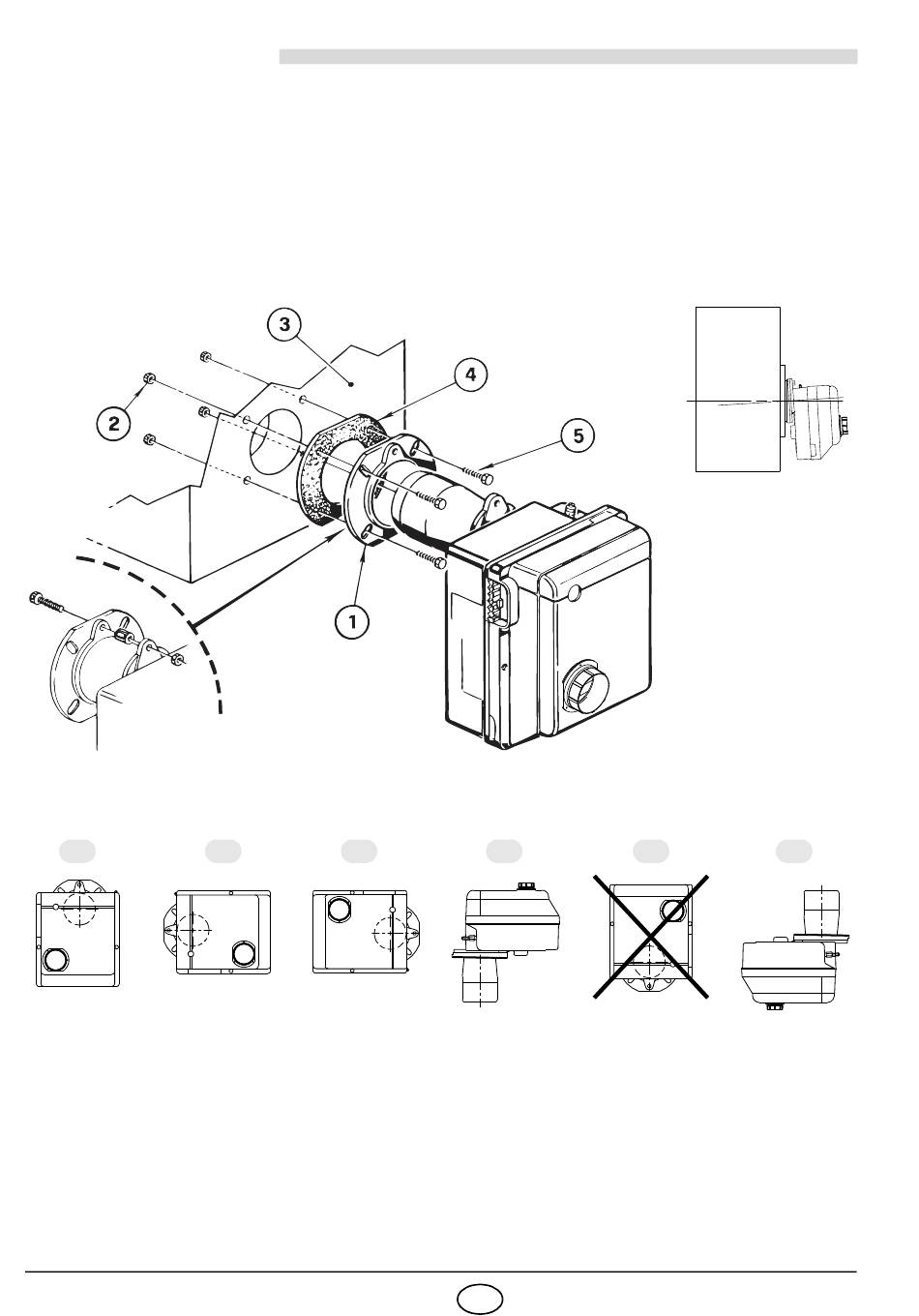

3.1 FISSAGGIO AL GENERATORE

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).
➤
Allargare, se necessario, i fori dello schermo isolante (4).
➤
Fissare alla portina del generatore (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) inter-
➤
ponendo lo schermo isolante (4), (vedi fig. 2).
Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 4.
➤
Fig. 2
Fig. 3
3.2

POSIZIONE DI FUNZIONAMENTO

1
20062489
20058602
2 3 4
4 I
20059471
Fig. 4
20059470
5 6
