Inserir pilhas no ACL 4P RX e no receptor laser RX 50:
Abrir o compartimento (10, I) e colocar as pilhas conforme os símbolos
indicados. Prestar atenção à polaridade correcta. Fechar o compartimento.
Activação do aparelho do ACL 4P RX
A parte superior do aparelho pode girar-se sobre o suporte para uma
regulação aproximada. O posicionamento exacto pode determinar-se com o
botão de ajuste (3). Com a ajuda dos pés de ajuste (6) pode colocar-se o
aparelho em superfícies inclinadas.
Ligar o ACL 4P RX:
Girar o botão de ligar / desligar (2) para a direita e soltar os bloqueadores de
transporte. Ligar a seguir os lasers (teclas 14, 15, 16). Para obter a visibilidade
máxima da linha de laser, o modo receptor portátil precisa de estar desligado
(tecla 13). A seguir não se pode trabalhar com o receptor laser.
Nota:
Se o aparelho for colocado com demasiada inclinação (fora dos +/- 3º) os
raios ligados ficam intermitentes. Neste caso colocar o laser numa posição
horizontal, orientando-se pelo nível esférico (8).
AutoCross-Laser ACL 4P RX
C
E
F
H
I
PORTUGUÊS

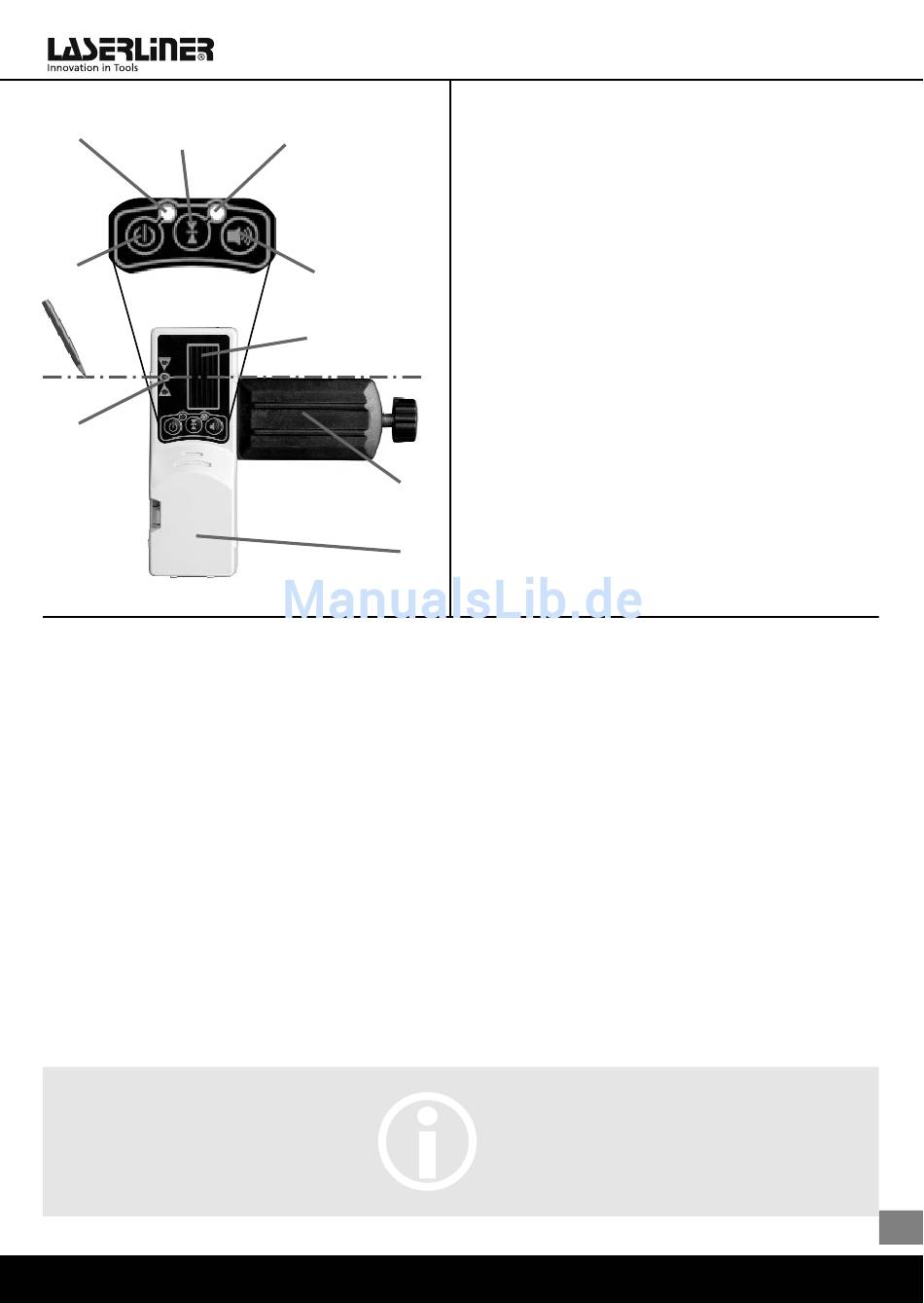

A Indicador do estado operacional
B Comutação da precisão zona
próxima / distante
C Lâmpada de controlo da precisão
verde / vermelha
D Botão para ligar / desligar
E Som activado / desactivado
F Campo de recepção laser
G Indicadores de posição para laser
(frontal, lateral, traseiro)
H Suporte universal
I Compartimento das pilhas
(lado traseiro)
