- Seite 1 Centurium Express auto auto Laser 635 nm IP 66...
-
Seite 2: Vollautomatischer Rotationslaser

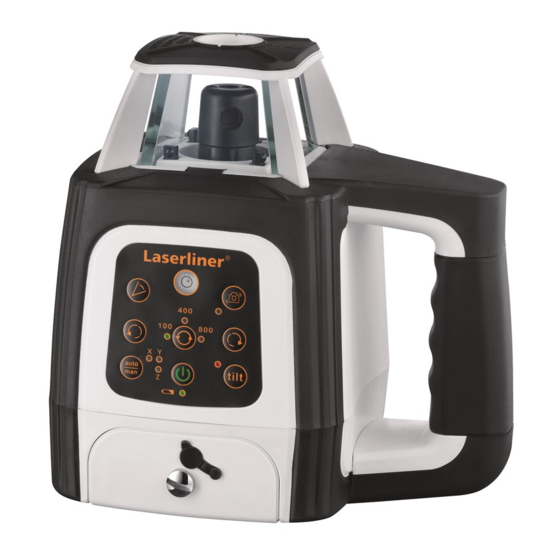

Lesen Sie vollständig die Bedienungsanleitung und die beiligen- den Hefte „Garantie- und Zusatzhinweise“ und „Laserklasse 3R Sicherheitshinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Vollautomatischer Rotationslaser – Extrem robustes, wasserdichtes Gehäuse – Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus –... -
Seite 3: Besondere Produkteigenschaften Und Funktionen
Centurium Express Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 5°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische Messsensoren erfassen dabei die X-, Y- und Z-Achse. -
Seite 4: Tips Und Tricks Für Den Umgang Mit Dem Rotationslaser
AntiShake-Funktion: Die Elektronik nivelliert die Geräte permanent aus, auch wenn diese in Bewegung sind. Zum schnellen Einrichten, auf vibrierenden Untergründen und bei Wind. Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch IP 66 besonderen Schutz vor Staub und Regen aus. -
Seite 5: Akku Laden
Centurium Express Akku laden – Vor Einsatz des Gerätes Akku voll aufladen. – Ladegerät mit dem Stromnetz und der Ladebuchse (F) des Akkufachs (G) verbin- den. Bitte nur das beiliegende Ladegerät benutzen. Wenn ein falsches verwendet wird, erlischt die Garantie. Der Akku kann auch außerhalb des Gerätes geladen wer-... - Seite 6 Ausrichtung der Achsen Vertikalbetrieb Austritt Referenz-, Lotlaser Akkufach Prismenkopf / Austritt Laserstrahl Batteriefach Empfangsdioden für 5/8" Gewinde Fernbedienung (4 x) Ladegerät / Netzteil Bedienfeld Betriebsanzeige Befestigungsschraube Batterie- rot: Akku wird geladen bzw. Akkufach grün: Ladevorgang abgeschlossen Ladebuchse...
- Seite 7 Centurium Express Bedienfeld Rotationslaser Fernbedienung 13 12 11 10 Positionierungs-Taste EIN-/AUS-Taste (links drehen) Betriebsanzeige / Scan-Modus Anzeige Ladezustand: Im Justiermodus: Speichern Wenn die LED blinkt, den Akku wechseln bzw. die Batterien Rotationsgeschwindigkeit wählen austauschen 800 / 400 / 100 / 0 U/min...
-
Seite 8: Horizontales Und Vertikales Nivellieren
Horizontales und vertikales Nivellieren auto auto – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt nach oben. – EIN-/AUS-Taste drücken. – Das Gerät nivelliert sich in einem Bereich von ± 5° automatisch aus. In der Einrichtphase blinkt der Laser und der Prismenkopf steht still. - Seite 9 Centurium Express Neigungsfunktion bis 5° – horizontal Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic ausgeschaltet. Durch die auto/man-Taste wird die Funktion aktiviert. Die Positionierungs-Tasten ermöglichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt von einander verstellen.
- Seite 10 Neigungsfunktion > 5° Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr. 080.75) angelegt werden. TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic mit der auto/man-Taste ausschal- ten. Anschließend das Gerät in den gewünschten Winkel neigen.
-
Seite 11: Eu-Bestimmungen Und Entsorgung
Centurium Express Technische Daten (technische Änderungen vorbehalten) Selbstnivellierbereich ± 5° Genauigkeit ± 0,75 mm / 10 m Nivellierung horizontal / Automatisch mit elektronischen Libellen vertikal und Servomotoren ca. 30 Sek. über gesamten Einstellgeschwindigkeit Arbeitswinkel Senkrechter Referenzstrahl 90° zur Rotationsebene Rotationsgeschwindigkeit... -
Seite 12: Kalibrierungsüberprüfung Vorbereiten
Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,75 mm / 10 m auseinander liegen, ist eine neue Justierung erforder- lich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. - Seite 13 Centurium Express Justier-Modus 1. Achten Sie bei der Justierung auf die Ausrichtung des Rotationslasers. Immer alle Achsen justieren. 2. Schalten Sie das Gerät in den Justier-Modus: Den Rotationslaser ausschalten. Die EIN-/AUS-Taste und die auto/man- Taste gleichzeitig drücken bis die auto/man-LED schnell blinkt. Dann können die beiden Tasten wieder losgelassen werden.
