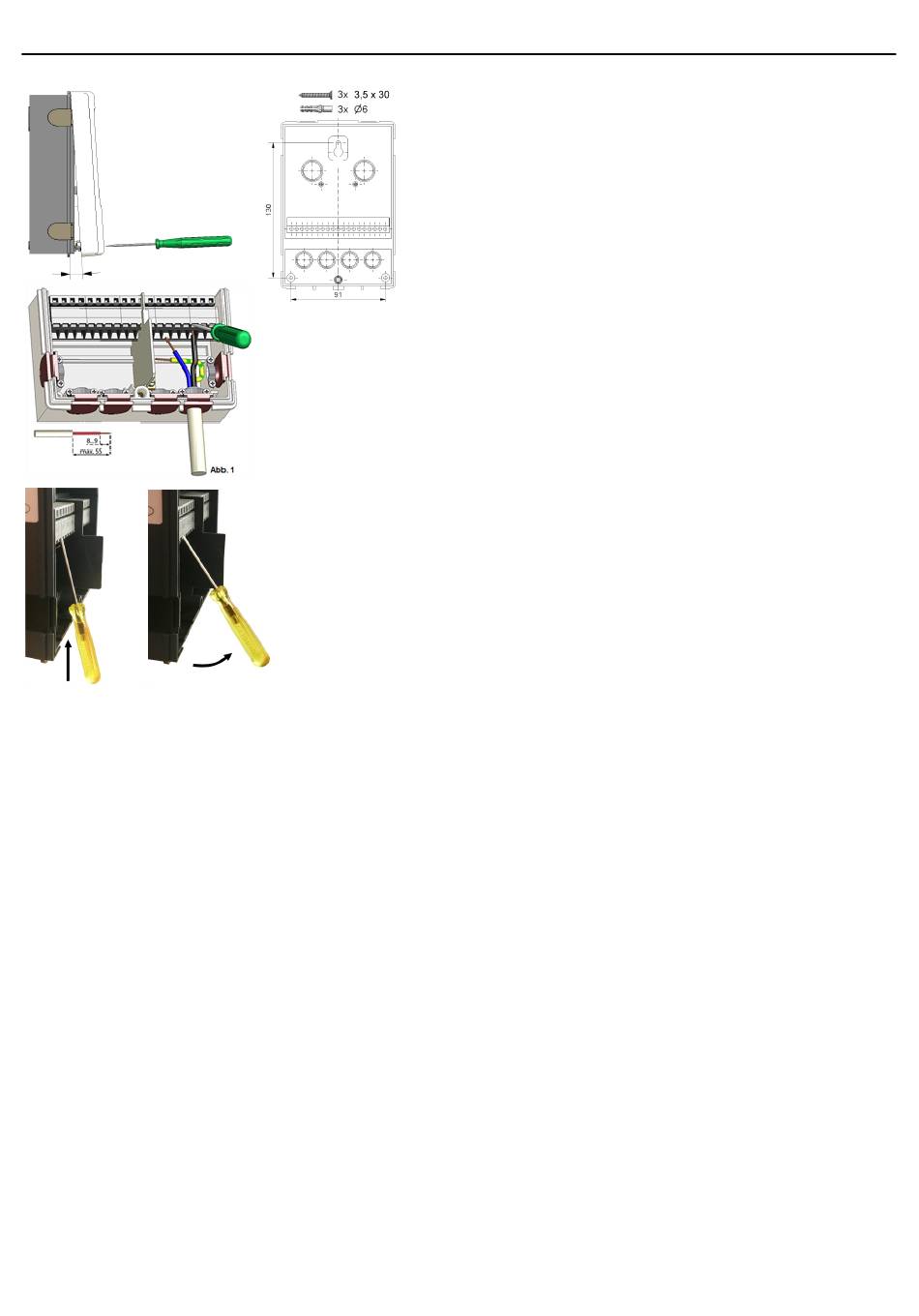

Wandmontage
1. Deckelschraube komplett lösen.
2. Klemmraumabdeckung vorsichtig vom Unterteil abziehen. Beim
Abziehen werden auch die Klemmen ausgeklinkt.
3. Gehäuseoberteil zur Seite legen. Nicht auf die Elektronik fassen.
4. Gehäuseunterteil an der ausgewählten Position anhalten und die
3 Befestigungslöcher anzeichnen. Achten Sie darauf, dass die
Wandfläche möglichst eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3 Löcher an den ange-
zeichneten Stellen in die Wand bohren und die Dübel ein-
drücken.
6. Die obere Schraube einsetzen und leicht andrehen.
7. Das Gehäuseunterteil einhängen und die zwei übrigen Schrau-
ben einsetzen.
8. Gehäuse ausrichten und die 3 Schrauben festschrauben.
1. Klemmraumabdeckung öffnen .
2. Leitungen max. 55 mm abmanteln, einführen, die Zug-
entlastungen montieren, Aderenden 8-9mm abisolieren
3. Klemmen mit einem passenden Schraubendreher öffnen und
Elektroanschluss am Regler vornehmen.
4. Klemmraumabdeckung wieder einhängen und mit der Schraube
verschließen.
5. Netzspannung einschalten und Regler in Betrieb nehmen.
