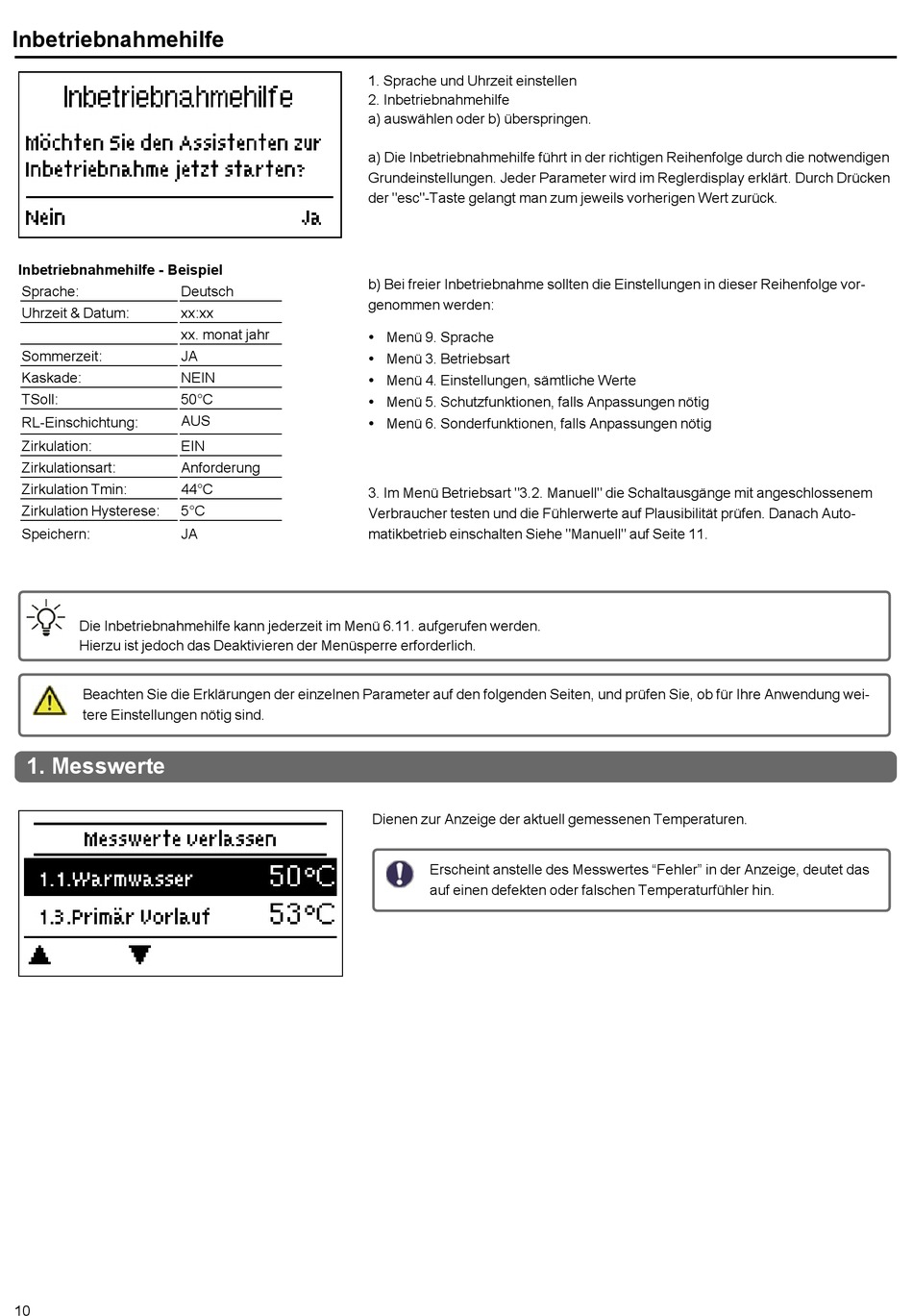

Inbetriebnahmehilfe
Inbetriebnahmehilfe - Beispiel
Sprache:
Deutsch
Uhrzeit & Datum:
xx:xx
xx. monat jahr
Sommerzeit:
JA
Kaskade:
NEIN
TSoll:
50°C
AUS
RL-Einschichtung:
Zirkulation:
EIN
Zirkulationsart:
Anforderung
Zirkulation Tmin:
44°C
Zirkulation Hysterese:
5°C
Speichern:
JA
Die Inbetriebnahmehilfe kann jederzeit im Menü 6.11. aufgerufen werden.
Hierzu ist jedoch das Deaktivieren der Menüsperre erforderlich.
Beachten Sie die Erklärungen der einzelnen Parameter auf den folgenden Seiten, und prüfen Sie, ob für Ihre Anwendung wei-
tere Einstellungen nötig sind.
1. Messwerte
10
1. Sprache und Uhrzeit einstellen
2. Inbetriebnahmehilfe
a) auswählen oder b) überspringen.
a) Die Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die notwendigen
Grundeinstellungen. Jeder Parameter wird im Reglerdisplay erklärt. Durch Drücken
der "esc"-Taste gelangt man zum jeweils vorherigen Wert zurück.
b) Bei freier Inbetriebnahme sollten die Einstellungen in dieser Reihenfolge vor-
genommen werden:
Menü 9. Sprache
l
Menü 3. Betriebsart
l
Menü 4. Einstellungen, sämtliche Werte
l
Menü 5. Schutzfunktionen, falls Anpassungen nötig
l
Menü 6. Sonderfunktionen, falls Anpassungen nötig
l
3. Im Menü Betriebsart "3.2. Manuell" die Schaltausgänge mit angeschlossenem
Verbraucher testen und die Fühlerwerte auf Plausibilität prüfen. Danach Auto-
matikbetrieb einschalten Siehe "Manuell" auf Seite 11.
Dienen zur Anzeige der aktuell gemessenen Temperaturen.
Erscheint anstelle des Messwertes "Fehler" in der Anzeige, deutet das
auf einen defekten oder falschen Temperaturfühler hin.
