Flex ALC 2/1 Originalbetriebsanleitung Seite 54

FLEX ALC 2/1

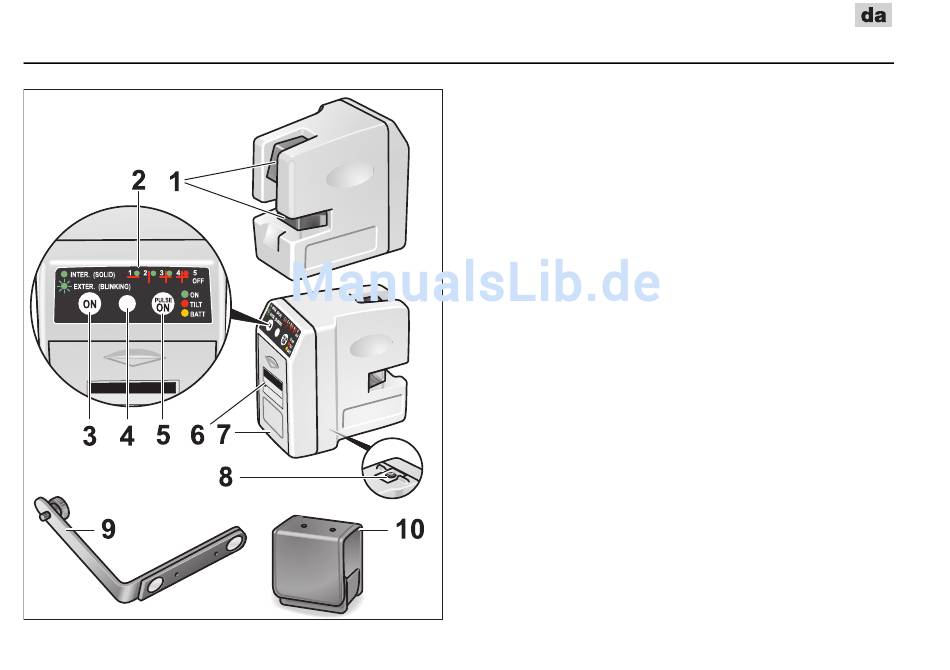

Oversigt
54
1 Laser-strålevinduer
2 Betjeningspanel
3 Tænd/sluk/menuknap
Tænd/sluk og valg af driftsmåde.
4 LED Driftsberedskab
Lyser grønt, når selvnivellering er tændt.
Lyser rødt ved fikserede laserstråler
(selvnivellering slukket).
Lyser gult, når batteriet er lavt.
Blinker, når strålen er pulseret.
5 Pulsknap
For skift til pulseret stråle ved brug i lyse
omgivelser resp. for at udvide arbejds-
området med laserdetektor (valgfrit).
En pulseret stråle er ikke så lys som
en ikke-pulseret stråle.
6 Advarselsskilt laser
7 Batterirum
8 ¼"-gevind
Til fastgørelse af instrumentet på en væg-
holder eller på stativ.
9 Magnetisk vægholder WB-M ¼ ALC
10 Bæltetaske BEP
