Общий Вид - Flex ALC 2/1 Originalbetriebsanleitung

FLEX ALC 2/1

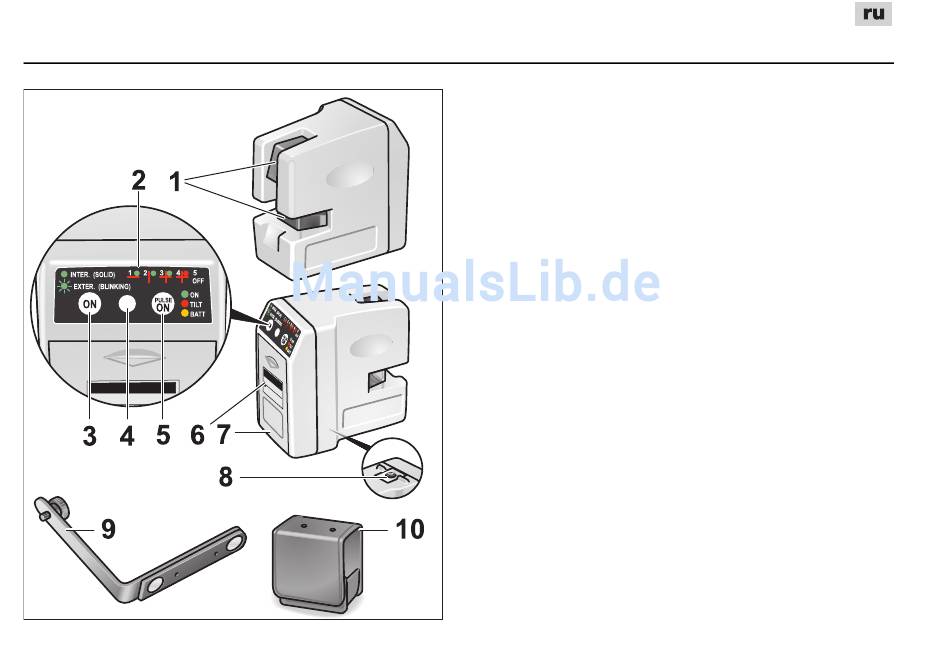

Общий вид
138
1 Выходные окна лазерного луча
2 Панель управления
3 Кнопка включения/выключения/меню
Включение/выключение и выбор режима
работы.
4 Светодиод рабочего состояния
Светится зеленым при включенном само-
выравнивании. Светится красным при
фиксированных лазерных лучах (само-
выравнивание выключено).
Светится желтым при слабой батарее.
Мигает при импульсном луче.
5 Кнопка импульсного режима
Для переключения на импульсный луч при
использовании в светлых местах или для
увеличения диапазона действия с помо-
щью лазерного детектора (в виде опции).
Импульсный луч обладает меньшей
яркостью, чем непрерывный луч.
6 Предупреждающая табличка для лазера
7 Отсек для батарей
8 ¼"-резьба
Для крепления изделия на настенном
крепежном устройстве или на штативе.
9 Магнитное настенное крепежное
устройство WB-M ¼ ALC
10 Поясная сумка BEP
