ANSCHLÜSSE
>>
Verwenden Sie nur Patchkabel des Typs CAT5e oder höher zwischen Netzwerkkarte und
Steuereinheit.
>>
Verwenden Sie keinen Netzwerk-Hub oder -Switch oder sonstige Netzwerkverlängerungen, um
die Steuereinheit mit dem Computer zu verbinden.
>>
Um Schäden zu vermeiden, dürfen die Datenkabel und das Netzkabel am Display nicht geknickt
und nicht durch Zug belastet werden.
..............................................................................................................................................................................
>>

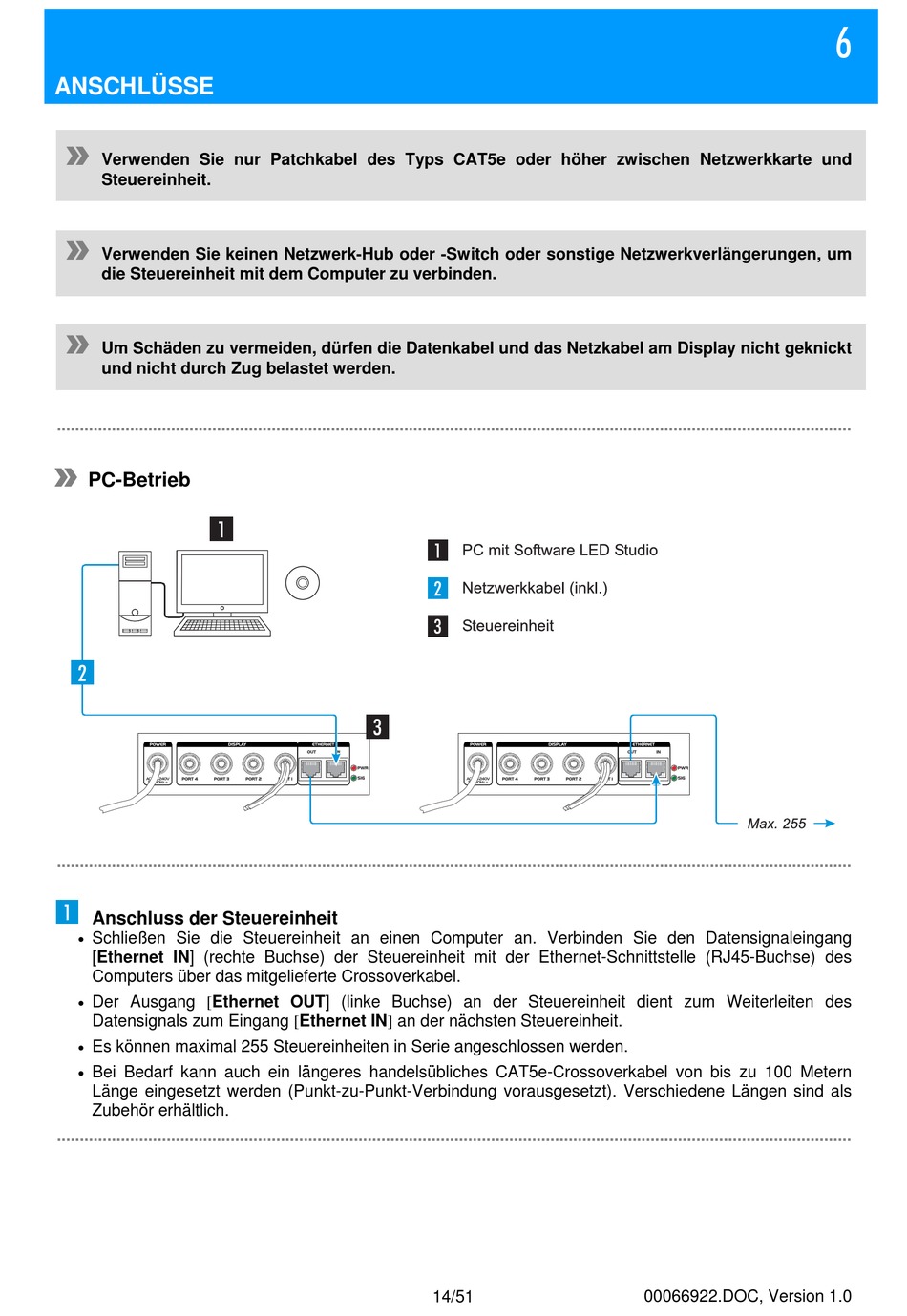

PC-Betrieb
..............................................................................................................................................................................
Anschluss der Steuereinheit
Schließen Sie die Steuereinheit an einen Computer an. Verbinden Sie den Datensignaleingang
[Ethernet IN] (rechte Buchse) der Steuereinheit mit der Ethernet-Schnittstelle (RJ45-Buchse) des
Computers über das mitgelieferte Crossoverkabel.
Der Ausgang [Ethernet OUT] (linke Buchse) an der Steuereinheit dient zum Weiterleiten des
Datensignals zum Eingang [Ethernet IN] an der nächsten Steuereinheit.
Es können maximal 255 Steuereinheiten in Serie angeschlossen werden.
Bei Bedarf kann auch ein längeres handelsübliches CAT5e-Crossoverkabel von bis zu 100 Metern
Länge eingesetzt werden (Punkt-zu-Punkt-Verbindung vorausgesetzt). Verschiedene Längen sind als
Zubehör erhältlich.
..............................................................................................................................................................................
