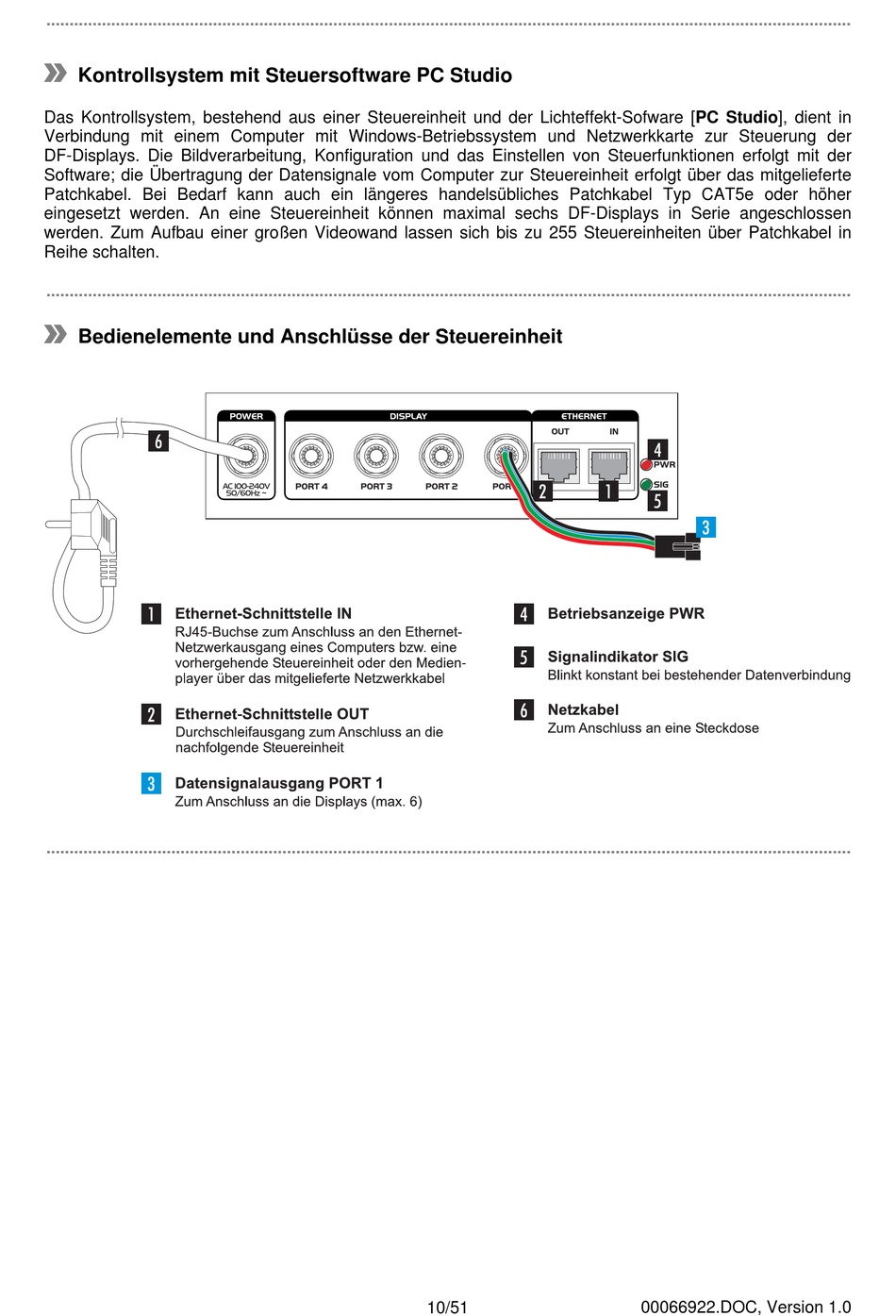

Kontrollsystem mit Steuersoftware PC Studio
Das Kontrollsystem, bestehend aus einer Steuereinheit und der Lichteffekt-Sofware [PC Studio], dient in
Verbindung mit einem Computer mit Windows-Betriebssystem und Netzwerkkarte zur Steuerung der
DF-Displays. Die Bildverarbeitung, Konfiguration und das Einstellen von Steuerfunktionen erfolgt mit der
Software; die Übertragung der Datensignale vom Computer zur Steuereinheit erfolgt über das mitgelieferte
Patchkabel. Bei Bedarf kann auch ein längeres handelsübliches Patchkabel Typ CAT5e oder höher
eingesetzt werden. An eine Steuereinheit können maximal sechs DF-Displays in Serie angeschlossen
werden. Zum Aufbau einer großen Videowand lassen sich bis zu 255 Steuereinheiten über Patchkabel in
Reihe schalten.
..............................................................................................................................................................................
>>
Bedienelemente und Anschlüsse der Steuereinheit
..............................................................................................................................................................................
10/51
00066922.DOC, Version 1.0
