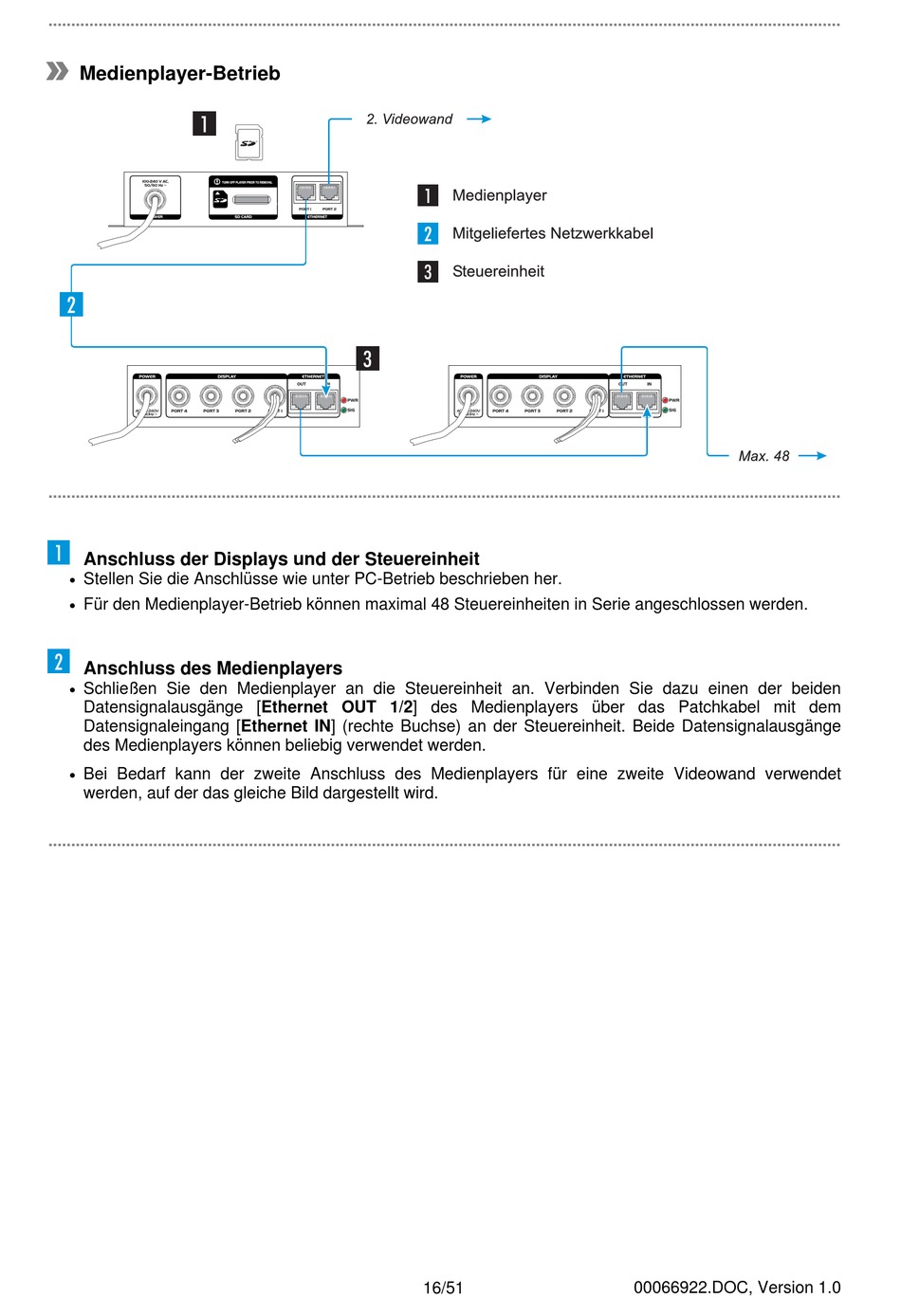

Medienplayer-Betrieb
..............................................................................................................................................................................
Anschluss der Displays und der Steuereinheit
Stellen Sie die Anschlüsse wie unter PC-Betrieb beschrieben her.
Für den Medienplayer-Betrieb können maximal 48 Steuereinheiten in Serie angeschlossen werden.
Anschluss des Medienplayers
Schließen Sie den Medienplayer an die Steuereinheit an. Verbinden Sie dazu einen der beiden
Datensignalausgänge [Ethernet OUT 1/2] des Medienplayers über das Patchkabel mit dem
Datensignaleingang [Ethernet IN] (rechte Buchse) an der Steuereinheit. Beide Datensignalausgänge
des Medienplayers können beliebig verwendet werden.
Bei Bedarf kann der zweite Anschluss des Medienplayers für eine zweite Videowand verwendet
werden, auf der das gleiche Bild dargestellt wird.
..............................................................................................................................................................................
16/51
00066922.DOC, Version 1.0
