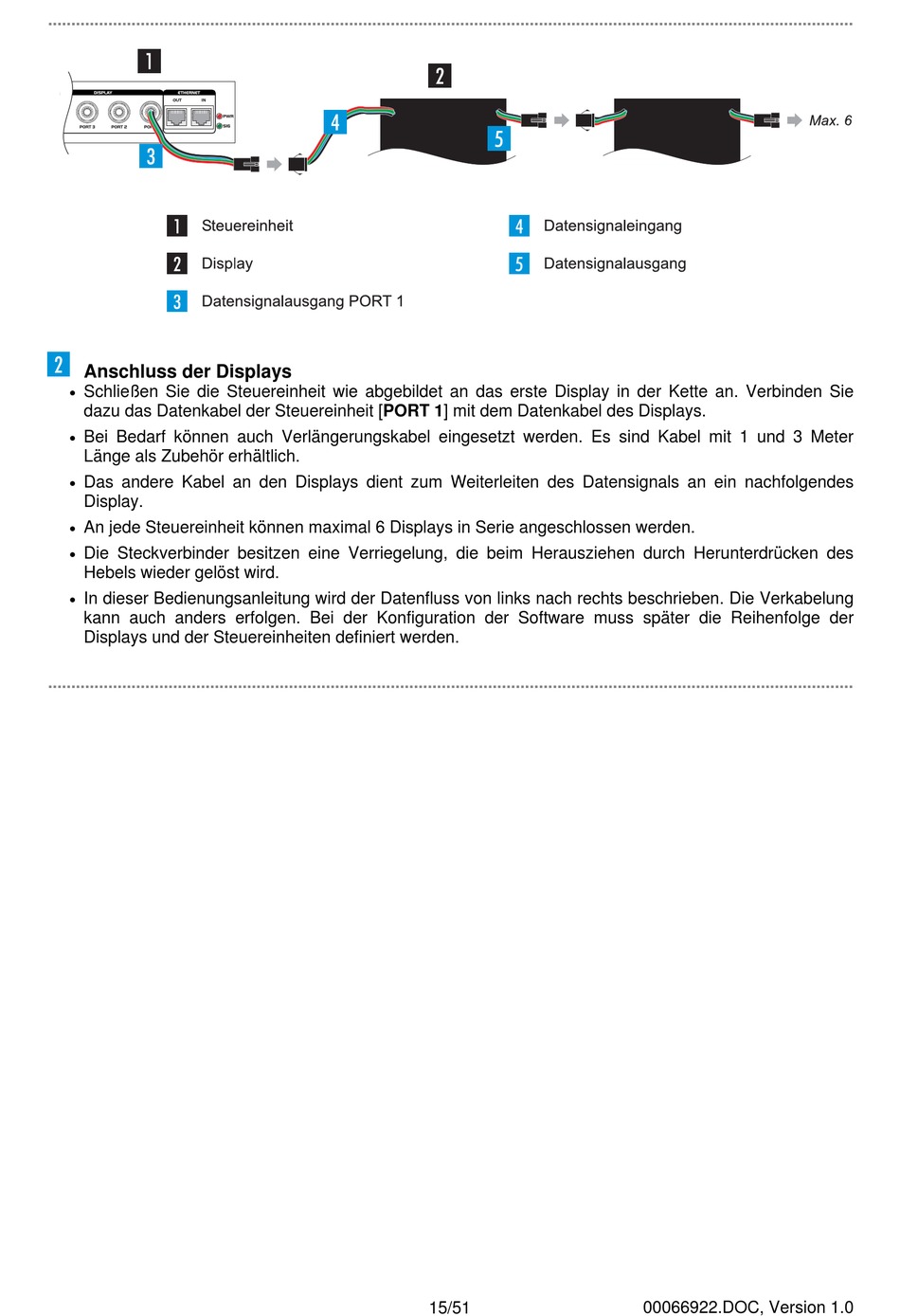

Anschluss der Displays
Schließen Sie die Steuereinheit wie abgebildet an das erste Display in der Kette an. Verbinden Sie
dazu das Datenkabel der Steuereinheit [PORT 1] mit dem Datenkabel des Displays.
Bei Bedarf können auch Verlängerungskabel eingesetzt werden. Es sind Kabel mit 1 und 3 Meter
Länge als Zubehör erhältlich.
Das andere Kabel an den Displays dient zum Weiterleiten des Datensignals an ein nachfolgendes
Display.
An jede Steuereinheit können maximal 6 Displays in Serie angeschlossen werden.
Die Steckverbinder besitzen eine Verriegelung, die beim Herausziehen durch Herunterdrücken des
Hebels wieder gelöst wird.
In dieser Bedienungsanleitung wird der Datenfluss von links nach rechts beschrieben. Die Verkabelung
kann auch anders erfolgen. Bei der Konfiguration der Software muss später die Reihenfolge der
Displays und der Steuereinheiten definiert werden.
..............................................................................................................................................................................
15/51
00066922.DOC, Version 1.0
