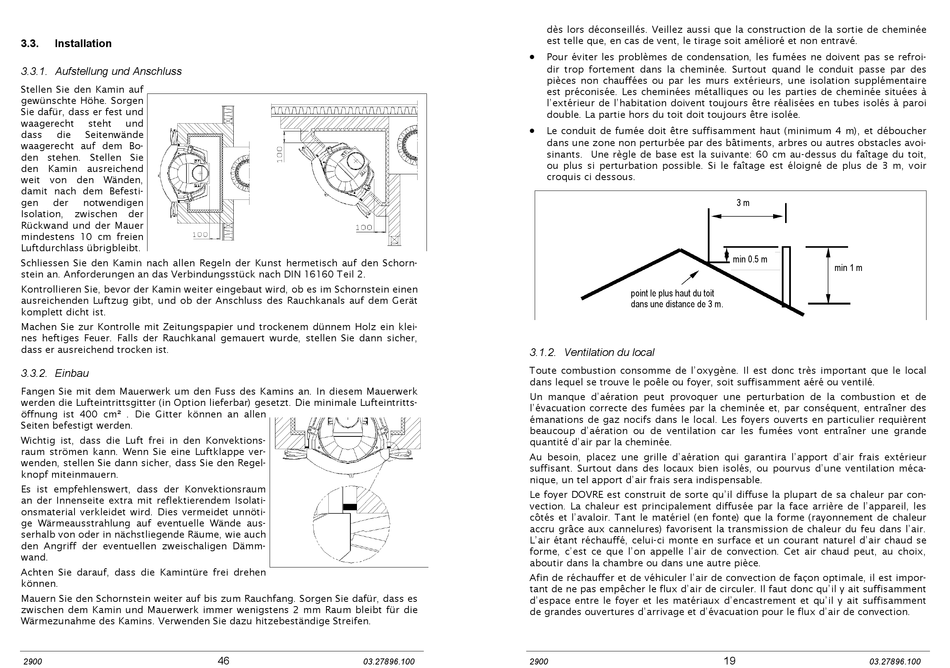

3.3.
Installation
3.3.1. Aufstellung und Anschluss
Stellen Sie den Kamin auf
gewünschte Höhe. Sorgen
Sie dafür, dass er fest und
waagerecht
steht
und
dass
die
Seitenwände
waagerecht auf dem Bo-
den stehen. Stellen Sie
den Kamin ausreichend
weit von den Wänden,
damit nach dem Befesti-
gen
der
notwendigen
Isolation,
zwischen
der
Rückwand und der Mauer
mindestens 10 cm freien
Luftdurchlass übrigbleibt.
Schliessen Sie den Kamin nach allen Regeln der Kunst hermetisch auf den Schorn-
stein an. Anforderungen an das Verbindungsstück nach DIN 16160 Teil 2.
Kontrollieren Sie, bevor der Kamin weiter eingebaut wird, ob es im Schornstein einen
ausreichenden Luftzug gibt, und ob der Anschluss des Rauchkanals auf dem Gerät
komplett dicht ist.
Machen Sie zur Kontrolle mit Zeitungspapier und trockenem dünnem Holz ein klei-
nes heftiges Feuer. Falls der Rauchkanal gemauert wurde, stellen Sie dann sicher,
dass er ausreichend trocken ist.
3.3.2. Einbau
Fangen Sie mit dem Mauerwerk um den Fuss des Kamins an. In diesem Mauerwerk
werden die Lufteintrittsgitter (in Option lieferbar) gesetzt. Die minimale Lufteintritts-
öffnung ist 400 cm² . Die Gitter können an allen
Seiten befestigt werden.
Wichtig ist, dass die Luft frei in den Konvektions-
raum strömen kann. Wenn Sie eine Luftklappe ver-
wenden, stellen Sie dann sicher, dass Sie den Regel-
knopf miteinmauern.
Es ist empfehlenswert, dass der Konvektionsraum
an der Innenseite extra mit reflektierendem Isolati-
onsmaterial verkleidet wird. Dies vermeidet unnöti-
ge Wärmeausstrahlung auf eventuelle Wände aus-
serhalb von oder in nächstliegende Räume, wie auch
den Angriff der eventuellen zweischaligen Dämm-
wand.
Achten Sie darauf, dass die Kamintüre frei drehen
können.
Mauern Sie den Schornstein weiter auf bis zum Rauchfang. Sorgen Sie dafür, dass es
zwischen dem Kamin und Mauerwerk immer wenigstens 2 mm Raum bleibt für die
Wärmezunahme des Kamins. Verwenden Sie dazu hitzebeständige Streifen.
2900
46
03.27896.100
dès lors déconseillés. Veillez aussi que la construction de la sortie de cheminée
est telle que, en cas de vent, le tirage soit amélioré et non entravé.
Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroi-
dir trop fortement dans la cheminée. Surtout quand le conduit passe par des
pièces non chauffées ou par les murs extérieurs, une isolation supplémentaire
est préconisée. Les cheminées métalliques ou les parties de cheminée situées à
l'extérieur de l'habitation doivent toujours être réalisées en tubes isolés à paroi
double. La partie hors du toit doit toujours être isolée.
Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher
dans une zone non perturbée par des bâtiments, arbres ou autres obstacles avoi-
sinants. Une règle de base est la suivante: 60 cm au-dessus du faîtage du toit,
ou plus si perturbation possible. Si le faîtage est éloigné de plus de 3 m, voir
croquis ci dessous.
point le plus haut du toit
dans une distance de 3 m.
3.1.2. Ventilation du local
Toute combustion consomme de l'oxygène. Il est donc très important que le local
dans lequel se trouve le poêle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d'aération peut provoquer une perturbation de la combustion et de
l'évacuation correcte des fumées par la cheminée et, par conséquent, entraîner des
émanations de gaz nocifs dans le local. Les foyers ouverts en particulier requièrent
beaucoup d'aération ou de ventilation car les fumées vont entraîner une grande
quantité d'air par la cheminée.
Au besoin, placez une grille d'aération qui garantira l'apport d'air frais extérieur
suffisant. Surtout dans des locaux bien isolés, ou pourvus d'une ventilation méca-
nique, un tel apport d'air frais sera indispensable.
Le foyer DOVRE est construit de sorte qu'il diffuse la plupart de sa chaleur par con-
vection. La chaleur est principalement diffusée par la face arrière de l'appareil, les
côtés et l'avaloir. Tant le matériel (en fonte) que la forme (rayonnement de chaleur
accru grâce aux cannelures) favorisent la transmission de chaleur du feu dans l'air.
L'air étant réchauffé, celui-ci monte en surface et un courant naturel d'air chaud se
forme, c'est ce que l'on appelle l'air de convection. Cet air chaud peut, au choix,
aboutir dans la chambre ou dans une autre pièce.
Afin de réchauffer et de véhiculer l'air de convection de façon optimale, il est impor-
tant de ne pas empêcher le flux d'air de circuler. Il faut donc qu'il y ait suffisamment
d'espace entre le foyer et les matériaux d'encastrement et qu'il y ait suffisamment
de grandes ouvertures d'arrivage et d'évacuation pour le flux d'air de convection.
2900
3 m
min 0.5 m
min 1 m
19
03.27896.100
