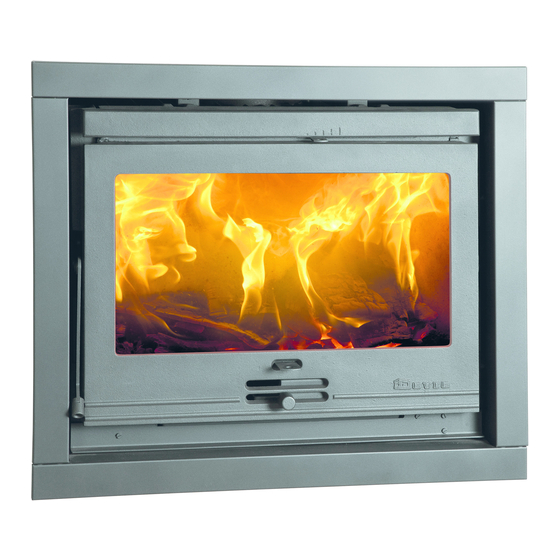

Kamineinsatz

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

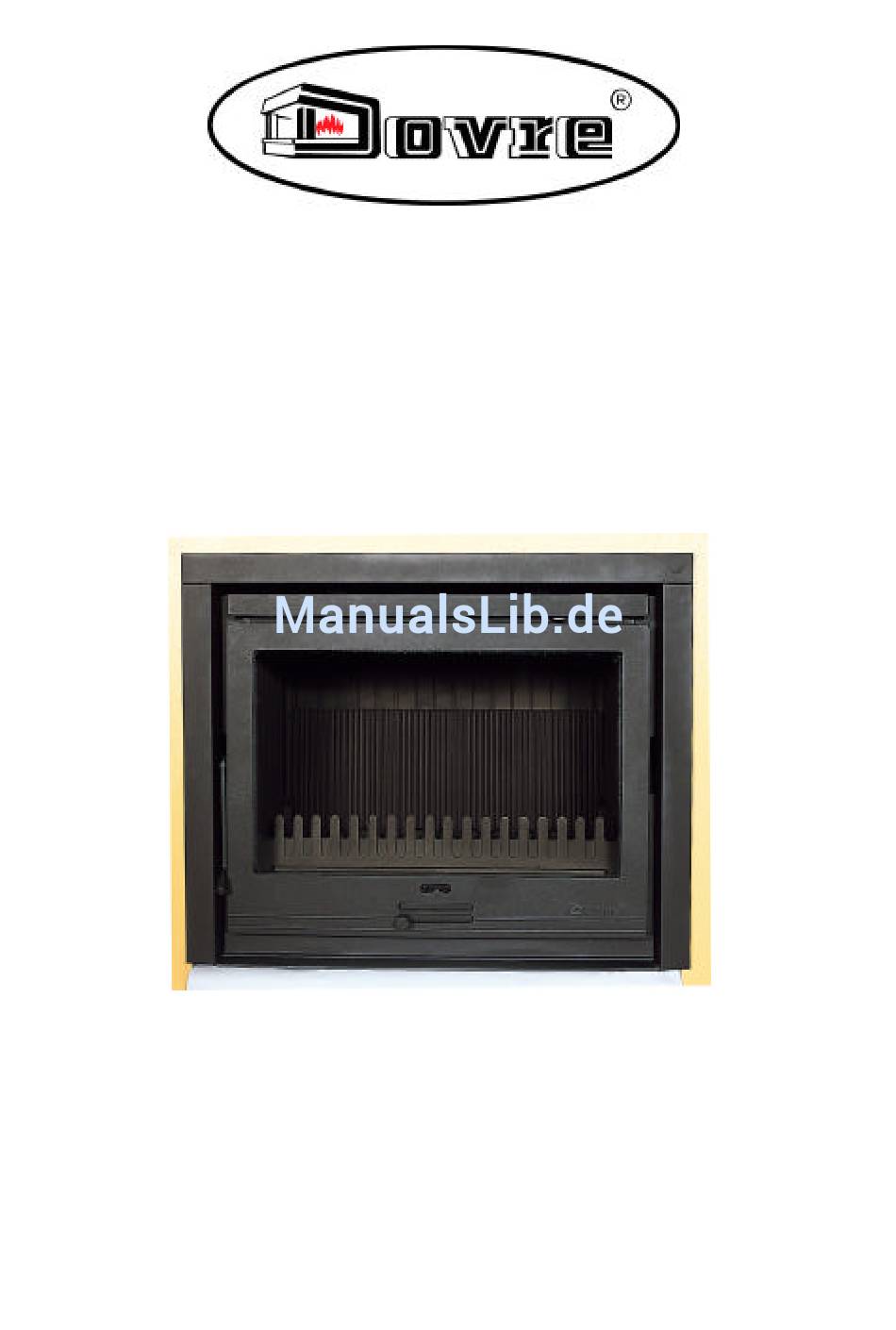

INZETHAARD / FOYER
FIREPLACE / KAMINEINSATZ
2020/2220/2520/2210/2510/2200/2500
INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION ET MODE D'EMPLOI
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
1
2020/2220/2520/2210/2510/2200/2500
03.27883.100

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dovre 2020

  • Seite 1 INZETHAARD / FOYER FIREPLACE / KAMINEINSATZ 2020/2220/2520/2210/2510/2200/2500 INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING INSTALLATION ET MODE D’EMPLOI INSTALLATION INSTRUCTIONS AND OPERATING MANUAL EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 3 5.2. Heizen mit Holz und Briketts ...................64 5.3. Heizen mit Kohle ......................65 5.4. Geringes Heizen ......................65 5.5. Aschenbeseitigung ......................66 5.6. Auslöschen ........................66 5.7. Wetterlage ........................66 Wartung ..........................67 Anlage 1 : Technischen Daten ......................68 Anlage 2 : Abmessungen ......................69 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 52: Vorwort

    Benutzer sich zurechtfinden kann. Einleitung Mit dem Kauf eines DOVRE haben Sie ein Qualitätsprodukt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird.
  • Seite 53: Wirkung

    Wirkung Ihr DOVRE-Einbauofen ist mit einem integrierten Konvektionssystem ausgerüstet, d.h. daß zwischen dem Gußeisen-Ofen und dem Konvektionskasten aus Stahlblechen bereits eine freie Luftdurchströmungsöffnung vorgesehen ist, die als Konvektionsraum fungiert. Sie müssen also keine weiteren Vorrichtungen (Lüftungsgitter usw.) mehr in Ihrem Kamin anbringen.
  • Seite 54: Montagevorschrift

    Richtungsveränderungen und horizontalen Stücken wird aufgrund der Störung der Rauchgasabfuhr und einer möglichen Anhäufung von Russ (Verstopfung!!) abgeraten. • Die Innenmasse des Schornsteins dürfen nicht zu groß sein, um die Rauchgase nicht zu stark abkühlen zu lassen. Lesen Sie die technischen Spezifikationen in 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 55: Lüftung Des Räumes

    Achten Sie auch auf ande re Luftverbraucher, die im gleichen Raum oder in der gleichen Wohnung anwesend sind, anderes Heizgerät, eine Dunstabzugshaube, einen Trockenschrank oder einen Badezimmerventilator. Verwenden Sie diese Geräte nicht, wenn der Kamin brennt, oder sorgen Sie für eine 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 56: Fussboden, Wände

    2.5 cm Isolation geschützt. Dämmschichten sind zu erreichten aus Wärmedämmplatten der Klasse A1 nach DIN 4102 Teil 1 met einer Anwendungsgrenztemperatur von mindestens 700 °C bei Prüfung nach DIN 52271 und einer Rohdichte von mehr als 80 kg/m³ anzubringen. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 57: Brennbares Material Um Den Kamin

    •Verschlußringe des Scharnierzapfens nehmen und an der anderen Seite anbringen; • Tür über die Scharnierzapfen halten und anschließend Scharnierstifte einsetzen; • Türriegel an der anderen Seite der Tür anschrauben; • Verschlußzapfen an der anderen Seite des Stabs anschrauben; 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 58: Zerlegen Der Flammplatte Und Der Klappe

    Flammplatte läßt sich nun nach vorne schieben und aus dem Gerät herausnehmen. 4.2.3. Der Rahmen Der Rahmen kann sowohl dreiseitig als auch vierseitig sein. Zusammenbau der Rahmenbleche: Zusammenbau des Zierrandes (falls vorhanden): Anbau des Zierrandes an den Rahmen (3 Stützbleche pro Seite ): 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 59: Anbau Des "Kalten" Handgriffs

    Gleichstrom-Drehzahlregler verstellbar ist. Die Ventilatoren funktionieren thermostatisch und beginnen erst zu drehen, wenn das Gerät erhitzt ist. D ie Ventilatoren schalten sich automatisch aus, wenn das Gerät abgekühlt ist. Beim Stromanschluß ist auf ausreichende Erdung zu achten. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 60: Installation

    Die Auslaßroste müssen mindestens 30 cm von der Decke entfernt sein. Um Wärmeansammlungen über dem Ofen zu vermeiden, muß dieser Bereich belüftet werden, indem man beispielsweise so hoch wie möglich einen zusätzlichen Rost anbringt. Wenn das Mauerwerk bis zur Decke reicht, darf der entstandene Hohlraum nicht gefüllt werden. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 61: Einbau In Einen Bestehenden Kamin

    Mauerwerk usw. trocken ist bevor Sie anfangen zu heizen. Achtung!!: Lassen Sie das Gerät NIEMALS ohne Innenplatten oder feuerfeste Steine brennen. 4.5. Verpackungsmaterialien Die Verpackungsmaterialien müssen auf verantwortungsvolle Art und Weise und gemäss den amtlichen Bestimmungen entsorgt werden. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 62 Mauer (z. B. Gasbeton- Rostfreies Stahl- blöcke) rohr Isolation (falls erforderlich) Brennbare Mauer Auslaß der Kon- vektionsluft Belüftungsab- stand mindes- tens 10 cm Einlaß der Kon- vektionsluft Feuerbeständiger Boden Brennbare Boden Beispiel eines Einbaus in einen neuen Kamin 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 63 Zusätlicher Rost zur Belüftung des Ofens Feuerbeständiger Ze- ment oder Spezial- verbindungsteil Bestehender Kamin Öffnung zur Verme i- dung von Druckbil- dung Auslaß der Konvektionsluft Belüftungsab- stand (mindestens 15 mm Inlaß der Konvektionsluft Beispiel eines Einbaus in einen bestehenden Kamin 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 64: Gebrauchsanleitung

    Wenn Sie langbrennendes Holz auf einer niedrigen Stufe verheizen, werden im Schornstein Teer und Kre osot abgelagert. Teer und Kreosot sind höchst brennbar. Wenn sie in großer Menge abgelagert werden, kann es bei einem plötzliche n und starken Temperaturanstieg zu einem Kaminbrand kommen. Daher ist es notwendig, 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 65: Heizen Mit Kohle

    Wenn Sie das Gerät als ein „unaufhörliches Feuer“ nutzen möchten, können Sie die primären und sekundären Lufteintrittsöffnungen in socher Weise wählen, dass Sie immer die richtige Brenngeschwindigkeit bekommen. Kümmerd Sie sich immer darum, dass es genügend Glut auf dem Heizboden gibt. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 66: Aschenbeseitigung

    Wetterlage Warnung! Bei Nebel wird die Abfuhr der Rauchgase durch den Schornstein stark erschwert, und es können sich Rauchgase niederschlagen und Geruchsbelästigung verursachen. Wenn es nicht unbedingt nötig ist, ist es besser, unter diesen Wetterbedingungen nicht zu heizen. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 67: Wartung

    Auch während der Heizsaison ist es nützlich, den Schornstein auf Russ zu kontrollieren. Die Kontrolle und Pflege des Schornsteins ist eine gesetzliche Verpflichtung. Wenn obengenannte Punkte beachte t werden, werden Sie Ihren Ofen in voller Zufriedenheit genießen können. 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 68: Bijlage 1 : Technische Gegevens

    2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 69: Bijlage 2 : Afmetingen

    Bijlage 2: afmetingen / Annexe 2 : dimensions / Annex 2:dimensions / Anlage 2: Abmessungen 2500 2200 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 70 2210S 2510S 2220 2520S 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 71 2510D 2020S 2520S/2/3 2020/2220/2520/2210/2510/2200/2500 03.27883.100...
  • Seite 72 2020; 2220; 2520;2210;2510; 2200; 2500 conform zijn volgens de EN 13229. déclarons que les foyers 2020; 2220; 2520;2210;2510; 2200, 2500 sont con- forme au norme EN 13229. declare that the fireplaces 2020; 2220; 2520;2210;2510;2200; 2500 are in conformity with the EN 13229.
