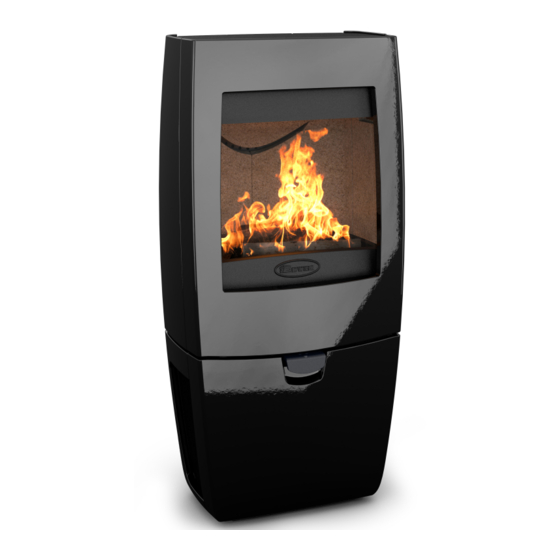

Seite 1 HOLZ-FEUERSTÄTTE INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA REQUISITI PER L'INSTALLAZIONE E ISTRUZIONI PER L'USO STUFA A LEGNA MONTERINGS- OG BRUKSANVISNING PEISOVN Sense 100 Sense 103 Sense 200 Sense 203 Sense 300 Sense 303 Sense 400 Sense 403 Sense...
Seite 124 Inhaltsverzeichnis Einleitung Leistungserklärung Leistungserklärung Leistungserklärung Sicherheit Installationsbedingungen Allgemeines Schornstein Belüftung des Raums Decken und Wände Produktbeschreibung Installation Allgemeine Vorbereitung Schornsteinanschluss vorbereiten Vorbereiten des Außenluftanschlusses Aufstellen und anschließen Inbetriebnahme Erste Verwendung Brennstoff Anzünden Maximale Holzmenge Heizen mit Holz Regelung der Verbrennungsluft Löschen des Feuers Entaschen Nebel...
Seite 125: Einleitung
Einleitung Sehr geehrte(r) Benutzer(in), mit dem Kauf dieses Heizgeräts von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt gehört zu einer neuen Generation ener- giesparender und umweltfreundlicher Heizgeräte. Diese Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme. Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt.
Seite 126: Leistungserklärung
4. Name, registrierter Handelsname oder registrierte Handelsmarke und Kontaktadresse des Her- stellers wie vorgeschrieben in Artikel 11 Abs. 5: Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium. 5. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artikel 12 Abs. 2 aufgeführten Aufgaben umfasst: 6.
Seite 127 Tom Gehem 01.10.2013 Weelde Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gelieferten Geräts ohne vor- herige Ankündigung von den Angaben in dieser Broschüre abweichen. DOVRE N.V. Nijverheidsstraat 18 Tel : +32 (0) 14 65 91 91 B-2381 Weelde...
Seite 128 4. Name, registrierter Handelsname oder registrierte Handelsmarke und Kontaktadresse des Her- stellers wie vorgeschrieben in Artikel 11 Abs. 5: Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium. 5. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artikel 12 Abs. 2 aufgeführten Aufgaben umfasst: 6.
Seite 129 Tom Gehem 01.10.2013 Weelde Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gelieferten Geräts ohne vor- herige Ankündigung von den Angaben in dieser Broschüre abweichen. DOVRE N.V. Nijverheidsstraat 18 Tel : +32 (0) 14 65 91 91 B-2381 Weelde...
Seite 130: Leistungserklärung
4. Name, registrierter Handelsname oder registrierte Handelsmarke und Kontaktadresse des Her- stellers wie vorgeschrieben in Artikel 11 Abs. 5: Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium. 5. Falls zutreffend, Name und Kontaktadresse des Bevollmächtigten, dessen Vollmacht die in Artikel 12 Abs. 2 aufgeführten Aufgaben umfasst: 6.
Seite 131 Tom Gehem 01.10.2013 Weelde Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gelieferten Geräts ohne vor- herige Ankündigung von den Angaben in dieser Broschüre abweichen. DOVRE N.V. Nijverheidsstraat 18 Tel : +32 (0) 14 65 91 91 B-2381 Weelde...
Seite 132: Sicherheit
Sicherheit Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss dieses Glas aus- Achtung! Alle Sicherheitsvorschriften müssen getauscht werden, bevor das Gerät erneut in strikt befolgt werden. Betrieb genommen wird. Lesen Sie die dem Gerät beiliegenden Anlei- Ziehen Sie nicht gewaltsam an der Tür; ver- tungen zu Installation, Inbetriebnahme und hindern Sie, dass Kinder an der geöffneten Tür Pflege sorgfältig durch, bevor Sie das Gerät in...
Seite 133: Belüftung Des Raums
Schließen Sie nicht mehrere Geräte (etwa des Schornsteins verengt und dass sie nicht die noch einen Zentralheizungskessel) an den- Abfuhr der Verbrennungsgase behindert. selben Schornstein an, es sei denn, lokale oder Der Schornstein muss in einem Bereich münden, landesweite Gesetze lassen dies zu. Sorgen der nicht durch umliegende Gebäude, in der Nähe Sie in jedem Fall bei zwei Anschlüssen dafür, stehende Bäume oder andere Hindernisse behin-...
Seite 134: Decken Und Wände
Sie können für zusätzliche Ventilation sorgen, indem platte muss den in Ihrem Land gültigen gesetz- Sie in der Außenwand ein Ventilationsgitter einbauen lichen Normen entsprechen. lassen. Zu den Abmessungen der feuerfesten Boden- Sorgen Sie dafür, dass andere Luft verbrauchende platte vgl. die Anlage „Abstand zu brennbarem Geräte (etwa ein Wäschetrockner, andere Heizgeräte Material“.
Seite 135: Türschließung
Entfernen Sie die abmontierbaren Teile (feuerfeste Innenplatten, Rost, obere Platte, Aschenlade) aus dem Gerät, bevor Sie es installieren. Wenn Sie die abmontierbaren Teile entfernen, können Sie das Gerät leichter verschieben und Beschädigungen vermeiden. Achten Sie beim Entfernen dieser Teile auf ihre ursprüngliche Lage, damit Sie sie später wie- der korrekt anbringen können.
Seite 136: Schornsteinanschluss Vorbereiten
Herausnehmbare Innenteile 09-20021-012 01 Feuerraumboden 02 Feuerkorb rechts hinten 2. Entfernen Sie die feuerfesten Innenplatten; vgl. 03 Feuerkorb links hinten die nachfolgende Abbildung. 04 Feuerkorb rechts 05 Feuerkorb links a. Erst die Flammleitplatte (09) entfernen. 06 Feuerkorb Die Flammleitplatte ist an der Oberseite mit 07 Innenplatte Seite rechts hinten einem Metallclip befestigt, um Beschä- 08 Innenplatte Seite links hinten...
Seite 137: Anschluss An Der Rückseite
geliefert, vgl. folgende Abbildung. 09-20021-014 09-20021-015 Montage Hitzeschild Anschluss an der Rückseite Gehen Sie zur Demontage des optionalen Hit- zeschildes wie folgt vor: Vor dem Anschluss an der Rückseite muss die Posi- tion des Anschlussstücks geändert werden. Das 1. Schrauben Sie die 2 Gewindeenden M6 (1) mit Anschlussstück ist mit 2 Muttern M8 (Schlüssel 13) dem Abstandhalter (2) an die Rückwand.
Seite 138: Vorbereiten Des Außenluftanschlusses
eine ebene Aufstellung. Das Gerät verfügt über Stellfüße, die entweder bereits montiert sind oder der Lieferung beiliegen. Verwenden Sie diese Stell- füße, um das Gerät perfekt waagerecht auf- zustellen. 09-20021-016 4. Anschlussstück mit den 2 Muttern M8 montieren. 5. Flammleitplatte wieder anbringen. Vorbereiten des 09-20021-017 Außenluftanschlusses...
Seite 139: Brennstoff
Brennstoff Stoff ist leicht brennbar und kann zu einem Schorn- steinbrand führen. Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesägt und gespalten sowie Anzünden ausreichend getrocknet ist. Sie können überprüfen, ob der Schornstein über aus- Verwenden Sie keine anderen Brennstoffe; diese kön- reichenden Zug verfügt, indem Sie oberhalb der nen dem Gerät ernsthafte Schäden zufügen.
Seite 140: Maximale Holzmenge
einer bestimmten Höchstmenge Holz zu funk- tionieren. Wenn Sie eine größere Menge Holz ver- wenden, wird die Wärmeabgabe größer. Dadurch kann der Ofen überlastet und Teile beschädigt wer- den. Zulässige Brennstoffmenge für Holz mit einem Feuch- tigkeitsanteil von 15 %: Sense 4,9 kW hat eine maximale Füllung von 1 Kg Holz pro 45 Minuten.
Seite 141: Heizen Mit Holz
Bei einer kompakten Stapelung verbrennt das Holz Heizen mit Holz langsamer, da der Sauerstoff zunächst nur einzelne Holzstücke erreichen kann. Stapeln Sie das Holz kom- Nachdem Sie die Anleitung zum Anzünden befolgt pakt, wenn Sie länger heizen möchten. haben: 4. Schließen Sie die Tür des Geräts. 1.
Seite 142: Löschen Des Feuers
Carbolineum-Ablagerungen. Darüber hinaus kann sich beim Heizen auf zu geringer Stufe Teer auf der Scheibe und der Tür des Geräts absetzen. Bei milden Außentemperaturen ist es daher besser, das Gerät einige Stunden lang intensiv durchbrennen zu lassen, als es längere Zeit auf niedrigem Stand zu betreiben.
Seite 143: Nebel
Instandhaltung Befolgen Sie die Wartungsanleitungen in diesem Kapi- tel, um ihr Gerät in einem guten Zustand zu halten. Schornstein In vielen Ländern sind Sie gesetzlich dazu ver- pflichtet, den Schornstein regelmäßig kontrollieren und warten zu lassen. Am Anfang der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schorn- steinfeger reinigen/fegen.
Seite 144 platten regelmäßig, und tauschen Sie sie bei Bedarf getauscht werden, bevor das Gerät erneut in aus. Betrieb genommen wird. Vgl. das Kapitel "Installation" für Anleitungen zum Achten Sie darauf, dass kein Ofen- Entfernen und Anbringen von Innenplatten. scheibenreiniger zwischen das Glas und die gusseiserne Tür läuft.
Seite 145: Abdichtungen Kontrollieren
Schichten auf und lassen Sie ihn gründlich trocknen, bevor Sie das Gerät in Betrieb nehmen. Einige Emaillefarben reagieren auf Tem- peraturänderungen. Dadurch kann es vorkommen, dass sich die Farbe bei der Verwendung des Geräts verändert. Nach dem Abkühlen des Geräts kehrt dann die ursprüngliche Emaillefarbe wieder zurück.
Seite 146: Ersatzteile Sense
06 03.77423.002 Feuerkorb 07 03.77523.000 Innenplatte Seite rechts hinten 08 03.77522.000 Innenplatte Seite links hinten 09 03.76181.000 Flammleitplatte Innenplatte 10 03.77525.000 Innenplatte Seite rechts 11 03.77524.002 Innenplatte Seite links 12 03.05216.000 Aschenlade Sense 300/303/400/403 Pos. Artikelnr. Beschreibung Anzahl 01 03.66549.002 Feuerboden 09-20021-025 02 03.77444.002 Feuerkorb rechts hin- 03 03.77443.000 Feuerkorb links hin-...
Seite 147: Anlage 1: Technische Daten
Anlage 1: Technische Daten Sense Sense Sense Modell 100/103/200/203 100/103/200/203 300/303/400/403 Nennleistung 4,9 kW 7,0 kW 9,0 kW Schornsteinanschluss (Durch- 150 mm 150 mm 150 mm messer) Gewicht 105 kg - 125 kg 105 kg - 125 kg 150 kg - 180 kg Empfohlener Brennstoff Holz Holz...
Seite 148: Anlage 2: Abmessungen
Anlage 2: Abmessungen Sense 100 3 6 0 4 7 0 1 5 0 09-20021-001 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 149 Sense 103 3 6 0 4 7 0 1 5 0 09-20021-002 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 150 Sense 200 3 6 0 4 7 0 1 5 0 09-20021-003 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 151 Sense 203 3 6 0 4 7 0 1 5 0 09-20021-004 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 152 Sense 300 4 2 5 5 5 5 1 5 0 09-20021-005 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 153 Sense 303 5 5 5 4 2 5 1 5 0 09-20021-006 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 154 Sense 400 5 5 5 4 2 5 1 5 0 09-20021-007 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 155 Sense 403 4 2 5 5 5 5 1 5 0 09-20021-008 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 156: Anlage 3: Abstand Zu Brennbarem Material
Anlage 3: Abstand zu brennbarem Material Sense 100/103/200/203 4,9 kW - 7 kW - Mindestabstände in Millimetern für die Ausführung ohne Hitzeschild Brennbares Material Nicht brennbares Material, Dicke 100 mm Achtung! Ist kein Außenluftanschluss vorhanden, muss der Abstand des Anschlussstücks für die Außen- luft bis zur Wand mindestens 20 mm betragen, um die Zufuhr der Verbrennungsluft zu garantieren.
Seite 157 Sense 100/103/200/203 4,9 kW - 7 kW - Mindestabstände in Millimetern für die Ausführung mit Hitzeschild Brennbares Material Nicht brennbares Material, Dicke 100 mm Achtung! Ist kein Außenluftanschluss vorhanden, muss der Abstand des Anschlussstücks für die Außen- luft bis zur Wand mindestens 20 mm betragen, um die Zufuhr der Verbrennungsluft zu garantieren. In die- sem Fall kann das Anschlussstück demontiert werden.
Seite 158 Sense 300/303/400/403 - 9 kW - Mindestabstände in Millimetern für die Aus- führung ohne Hitzeschild * with/without sideglass 09-20021-031 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 159 Sense 300/303/400/403 - 9 kW - Mindestabstände in Millimetern für die Aus- führung mit Hitzeschild * with/without sideglass 09-20021-032 Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 160: Sense - Abmessungen Feuerfeste Bodenplatte
Sense - Abmessungen feuerfeste Bodenplatte 09-20021-030 Mindestabmessungen feuerfeste Bodenplatte A (mm) B (mm) Din 18891 Deutschland Finnland Norwegen Änderungen aufgrund technischer Verbesserungen vorbehalten...
Seite 161: Anlage 4: Diagnoseschema
Anlage 4: Diagnoseschema Problem Holz brennt nicht durch Liefert nicht ausreichend Wärme Rauchrückschlag beim Nachfüllen Gerät brennt zu stark, nicht gut regelbar Flammenanschlag an das Glas Mögliche Ursache Mögliche Lösung Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Nicht ausreichender Zug Anleitung zum Anzünden im Kapitel „Verwendung“;...
Seite 162 Index geeignet Holz nachfüllen 19-20 ungeeignet Abdichtungsschnur der Tür Brennstoff nachfüllen Abgas Massenfluss Temperatur 5, 7, 9, 25 Carbolineum Abmessungen Abmontierbare Teile Anschluss Emaille Abmessungen Wartung Anschluss am Schornstein Endbelag, Instandhaltung an der Oberseite Entaschen an der Rückseite Entfernen Anschluss an Außenluftzufuhr Asche Anschlussstück Schornsteinanschluss feuerfeste Innenplatten...
Seite 163 Hinweis Nennleistung Schornsteinbrand Nominale Leistung Hitzeschild montieren Ofenscheibenreiniger Holz aufbewahren Ö brennt nicht durch geeignete Sorte Öffnen nass Aschenlade trocknen Tür Holzscheite stapeln Platzieren Abmessungen Innenplatten Vermiculit Primärer Lufteinlass Probleme lösen 21, 39 Vermiculit feuerfest 14 Rauch Innenplatten, feuerfeste bei erster Verwendung entfernen Rauchrückschlag 10, 39...
Seite 164 Schornsteinanschluss Oberseite Rückseite Zündfeuer Schornsteinbrand verhindern Schornsteinhaube Sekundärer Lufteinlass Staubemission Teer Teile, abmontierbare Temperatur Teppich Tragfähigkeit von Boden Trocknen von Holz Tür Abdichtungsschnur nachstellen öffnen Schließbolzen Schließung Ungeeigneter Brennstoff Ventilationsgitter Vermiculit-Innenplatten Wände Brandsicherheit Wärme, unzureichende 21, 39 Warnung brennbare Materialien feuerfeste Innenplatten Glas gebrochen oder gesprungen 10, 22-23...
