Collegamento acqua di raffreddamento

1

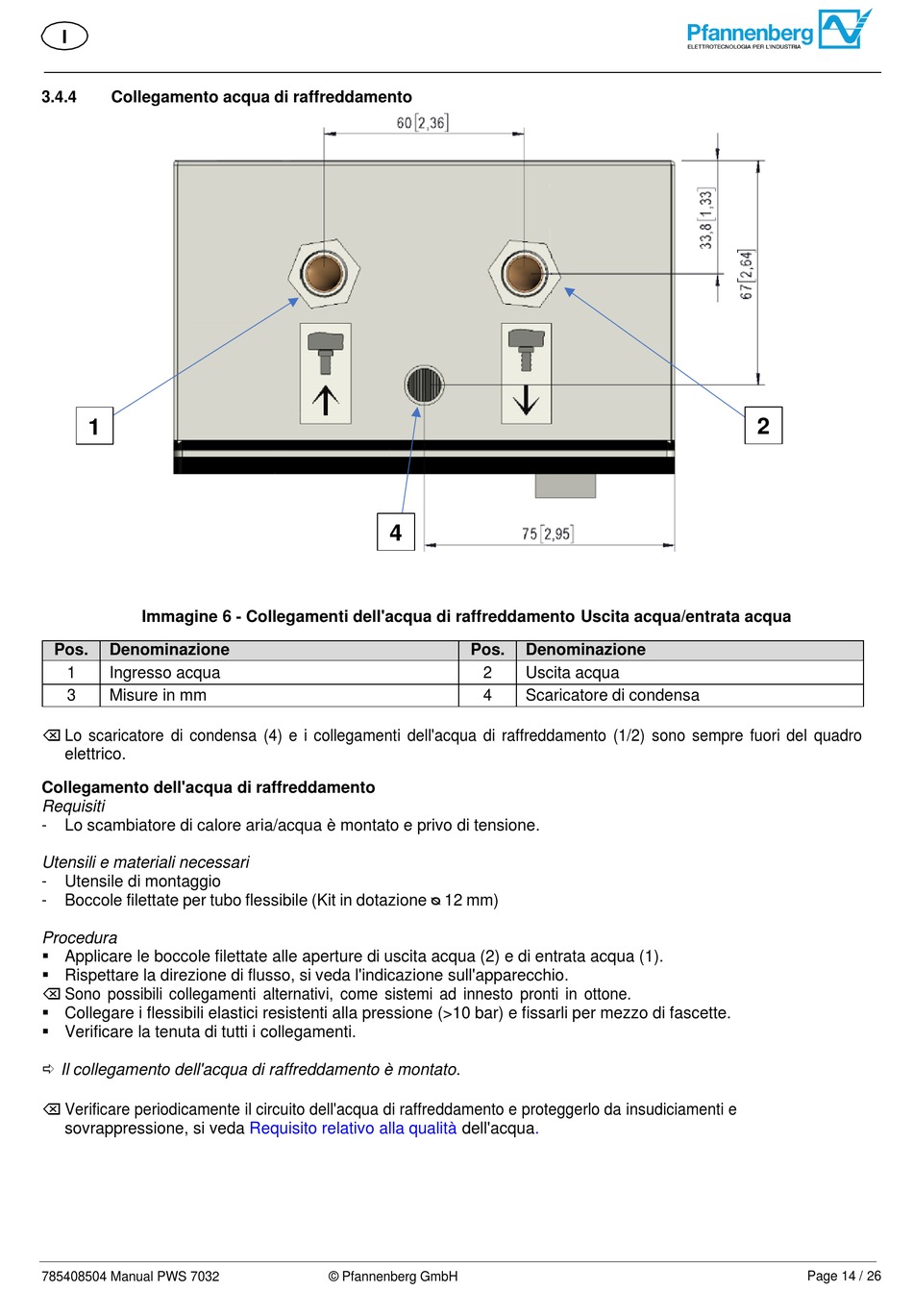

Immagine 6 - Collegamenti dell'acqua di raffreddamento Uscita acqua/entrata acqua
Pos. Denominazione
1 Ingresso acqua
3 Misure in mm
 Lo scaricatore di condensa (4) e i collegamenti dell'acqua di raffreddamento (1/2) sono sempre fuori del quadro
elettrico.
Collegamento dell'acqua di raffreddamento
Requisiti
- Lo scambiatore di calore aria/acqua è montato e privo di tensione.
Utensili e materiali necessari
- Utensile di montaggio
Boccole filettate per tubo flessibile (Kit in dotazione ᴓ 12 mm)
-
Procedura
▪ Applicare le boccole filettate alle aperture di uscita acqua (2) e di entrata acqua (1).
▪ Rispettare la direzione di flusso, si veda l'indicazione sull'apparecchio.
 Sono possibili collegamenti alternativi, come sistemi ad innesto pronti in ottone.
▪ Collegare i flessibili elastici resistenti alla pressione (>10 bar) e fissarli per mezzo di fascette.
▪ Verificare la tenuta di tutti i collegamenti.
 Il collegamento dell'acqua di raffreddamento è montato.
 Verificare periodicamente il circuito dell'acqua di raffreddamento e proteggerlo da insudiciamenti e
sovrappressione, si veda
