E
3.4.4

Toma de agua refrigerante

1
N.º Leyenda
1 Entrada de agua
3 Medidas en mm
 La evacuación del condensado(4) y las tomas de agua refrigerante(1)(2) siempre están en la parte exterior del
armario eléctrico.
Toma de agua refrigerante
Prerrequisitos
- El intercambiador de calor aire/agua está montadoy no recibe alimentación.
Herramientas y materiales necesarios
- Herramientas de montaje,
conectores de manguera de rosca (paquete adicional ᴓ12 mm)
-
Procedimiento
▪ Montar los conectores de manguera de rosca(5) en las aperturas para la salida de agua(2) y la entrada de
agua(1).
▪ Asegurarse de que se tiene en cuenta la correcta dirección dirección del flujo, véase letreros indicativos
 Se pueden utilizar tomas alternativas como por ejemplo sistemas de conexión preparados de latón.
▪ Conectar los tubos elásticos resistentes a la presión(>10bar) y asegurarlos con abrazaderas para tubos.
▪ Finalmente comprobar que no haya fugas en las juntas.
 La toma de agua refrigerante está instalada.
 Controlar de forma regular el ciclo del agua y protegerlo de suciedad y exceso de presión, véase
calidad del agua.
785408504 Manual PWS 7032

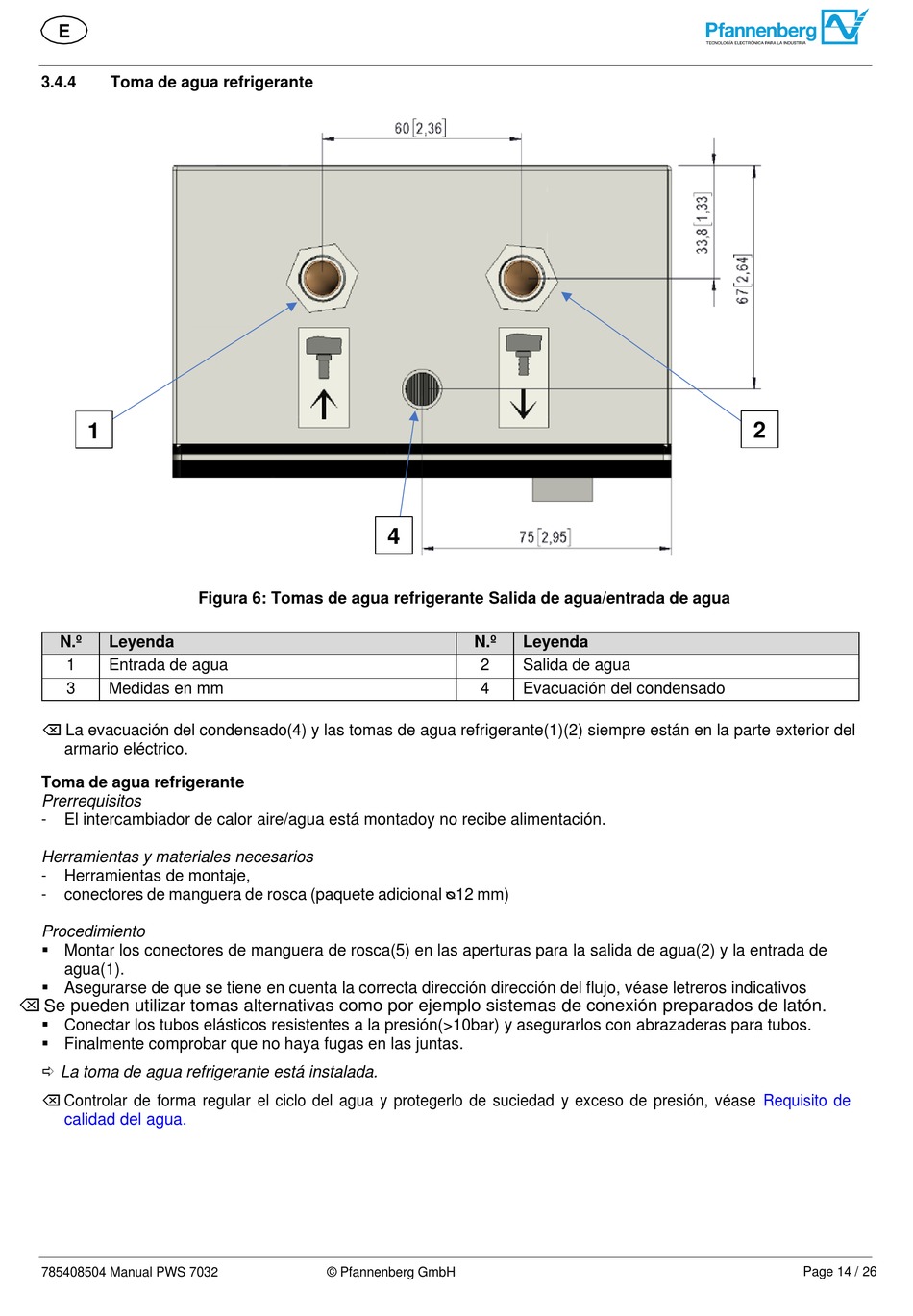

Figura 6: Tomas de agua refrigerante Salida de agua/entrada de agua
© Pfannenberg GmbH
4
N.º Leyenda
2 Salida de agua
4 Evacuación del condensado
2
Requisito de
