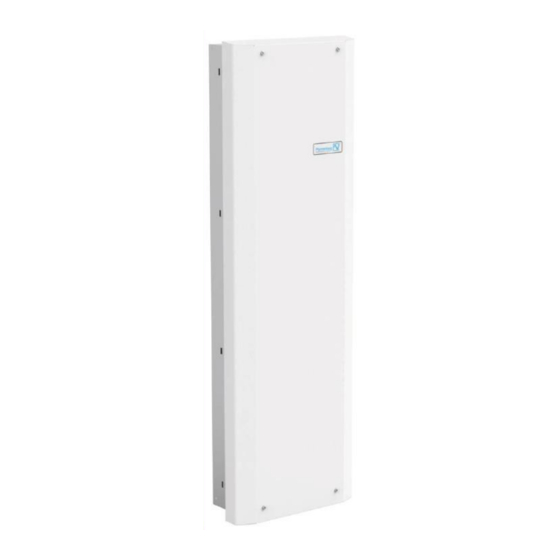

- Seite 1 Betriebsanleitung Luft-/ Wasser-Wärmetauscher Serie PWS und PWI 6502 T - 230V...
- Seite 2 In dieser Betriebsanleitung werden verschiedene Gerätetypen dokumentiert. Pfannenberg-Geräte werden ständig weiterentwickelt. Bitte haben Sie Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen. Aus dem Inhalt dieser Betriebsanleitung können aus diesem Grund keine Ansprüche auf bestimmte Eigenschaften des Geräts abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
Luft-/ Wasser-Wärmetauscher reinigen - Gerätehaube demontieren ..........25 Wartung ............................... 26 Vorlage Wartungscheckliste ........................ 27 Außerbetriebnahme ..........................28 Störungshilfe ..............................28 Ersatzteilbestellung / Zubehörbestellung ....................29 Gewährleistungsbestimmungen ........................ 29 Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 3 / 30... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Allgemein Die Pfannenberg Anbau- und Einbau- Luft-/ Wasser-Wärmetauscher, der Serie PWS und PWI, sind stationäre Geräte zur Kühlung der Schaltschrankinnenluft und zur Wärmeableitung aus Schaltschränken. Sie sind in folgenden Ausführungen verfügbar: • Die PWI-Luft-/ Wasser-Wärmetauscher werden teilversenkt in die Seite oder in die Tür eingebaut. -
Seite 5: Lieferumfang
• Gegebenenfalls Sonderzubehör Geräteaufbau Abbildung 2 – Innenansicht Abbildung 1 - Seitenansicht Luftstromprinzip PWI/PWS-Luft-/ Wasser-Wärmetauscher Luft-/ Wasser-Wärmetauscher Bezeichnung Bezeichnung Lufteintritt Ventilator Luftaustritt Elektrischer Anschluss Wasseraustritt Wassereintritt Magnetventil Kondensatablauf Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 5 / 30... -
Seite 6: Funktionsbeschreibung
Auskondensierendes Wasser muss durch einen Kondensatablauf(6) abgeführt werden und wird mit einer Kondensatsammelflasche aufgefangen. Diese Kondensatsammelflasche ist als Zubehör bei Pfannenberg erhältlich. Die Pfannenberg-Teilenummer für Zubehörbestellungen, siehe Bestellung von Zubehörteilen Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 6 / 30... -
Seite 7: Typenschild
Abbildung 4 - Typenschild EU-Mitgliedsländer Bezeichnung Bezeichnung Herstellerlogo CE-Kennzeichnung Absicherungsart Absicherung Kälteleistung Kältemitteldruck Schutzart Volumenstrom/ Wasser Volumenstrom/ Luft Elektrische Leistung Anlaufstrom Nennstrom Bemessungsspannung Seriennummer Artikelnummer Gerätetyp Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 7 / 30... -
Seite 8: Technische Daten
(200°C) Variante: Edelstahlhaube Bei bestimmungsgemäßem Einsatz: Schutzart IP 55 gegenüber dem Schaltschrank (EN 60529) Daten auf dem Typenschild. Bei Veränderung Bemessungsspannung, Vorsicherung anpassen, siehe Vorsicherung anpassen.. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 8 / 30... -
Seite 9: Montage Und Erstinbetriebnahme
Luft-/ Wasser-Wärmetauscher während der Lagerung nicht Temperaturen über +70 °C aussetzen. • Luft-/ Wasser-Wärmetauscher immer in Gebrauchslage lagern. Nichtbeachtung hat den Verlust der Gewährleistung zur Folge. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 9 / 30... -
Seite 10: Auspacken
Zusätzlich immer Typbezeichnung und Seriennummer angeben. Es gelten die „Allgemeinen Bedingungen für Lieferungen und Leistungen“ des ZVEI (Zentralverband der Elektrotechnischen Industrie), in der neuesten Fassung. Betriebsanleitung PWS und PWI 6502 T 086100066a © Pfannenberg GmbH Seite 10 / 30... -
Seite 11: Montage
Nach der Montage (ohne Gerätehaube), die Leitung/ Schutzerdung, Verbindungsleitung/Anzeigeeinheit aufstecken und alles gemeinsam an das Gerät montieren. • Den Montageort mit Abdeckungen vor starker Verschmutzung schützen. Betriebsanleitung PWS und PWI 6502 T 086100066a © Pfannenberg GmbH Seite 11 / 30... -
Seite 12: Montage Pws-Luft-/ Wasser-Wärmetauscher (Seitenanbau)
▪ Vorgeschriebene Maße(3) und Ausschnittradius(4), siehe Abbildung Außenansicht Schaltschrank Ausschnitt. ▪ Schnittkante entgraten. ▪ Späne und Montageabfall aus dem Schaltschrank entfernen. Ausschnitt und Bohrungen sind angebracht. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 12 / 30... - Seite 13 Zur Befestigung die mitgelieferten Schrauben, Muttern und Scheiben (Beipack) nutzen. ▪ Befestigung fest anziehen. Luft-/ Wasser-Wärmetauscher ist am Schaltschrank angebracht und bereit für den elektrischen Anschluss, siehe Elektrischer Anschluss. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 13 / 30...
-
Seite 14: Montage Pwi-Luft-/ Wasser-Wärmetauscher (Einbau)
▪ Schaltschrank mit Ausschnitt(1) versehen. Vorgeschriebene Maße (Angabe/ mm), siehe Abbildung Außenansicht Schaltschrank Ausschnitt PWI(2). ▪ Schnittkante entgraten. ▪ Späne und Montageabfall aus dem Schaltschrank entfernen. Ausschnitt(1) ist angebracht. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 14 / 30... - Seite 15 ▪ Auf der Schaltschrank-Innenseite(3) Gerät festschrauben. Zur Befestigung die mitgelieferten Schrauben, Muttern und Scheiben (Beipack) nutzen. Befestigung so fest anziehen, dass die Profildichtung(1) auf 2 mm zusammendrückt. Profildichtung ist am Schaltschrank angebracht. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 15 / 30...
- Seite 16 Bei Schaltschränken mit Versteifungsrahmen die Befestigungsfedern in die hintere Gehäuseausschnitte (4 B) einsetzen. ▪ Gerät(3) so montieren, dass sich der Kondensatnotablauf am Boden des Gerätes befindet. Luft-/ Wasser-Wärmetauscher ist am Schaltschrank angebracht. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 16 / 30...
-
Seite 17: Kühlwasseranschluss
▪ Druckfeste, elastische Schläuche(>10bar) aufstecken und mit Schlauchschellen sichern. ▪ Alle Verbindungen abschließend auf Dichtigkeit überprüfen. Kühlwasseranschluss ist montiert. Wasserkreislauf regelmäßig überprüfen und vor Verschmutzungen und Überdruck schützen, siehe Anforderung Wasserqualität. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 17 / 30... -
Seite 18: Anforderung Wasserqualität
< 500 < 2000 Kaliumpermanganat-Verbrauch mg/dm³ < 25 < 40 < 3 > 3 < 15 Teilstromreinigung empfohlen Schwebstoffe mg/dm³ > 15 kontinuierliche Reinigung empfohlen Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 18 / 30... -
Seite 19: Kondensatablauf
• Gerät nur an dichten Schaltschränken- und Gehäusen einsetzen. • Solltemperatur so minimal wie möglich einstellen, dennoch die Unterschreitung des Taupunktes vermeiden. • Der Einbau eines Türkontaktschalters mindert Kondensatentstehung bei geöffnetem Schaltschrank. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 19 / 30... -
Seite 20: Elektrischer Anschluss
➢ Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen. Haube Netzleitung Alarm Bezeichnung Bezeichnung Bezeichnung Thermostat Kondensator Ventilator Steckerkontakt Steckerkontakt Klemmkontakt Klemmkontakt Klemmkontakt Masse Magnetventil Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 20 / 30... -
Seite 21: Temperaturüberwachung / Alarm
• Luft-/ Wasser-Wärmetauscher immer über eine Trennvorrichtung (Schalter/Schütz) an das Netz anschließen. Die Trennvorrichtung muss eine Kontaktöffnung von 3 mm besitzen. Trennvorrichtung wird vom Kunden montiert. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 21 / 30... - Seite 22 Schraubendreher fest in die Käfigzugklemme(2) stecken. Niemals drehen, das beschädigt die Käfigzugklemme(2). ▪ Vor dem Einschalten sicherstellen, dass die Netzspannung mit der Vorsicherung übereinstimmt, siehe Elektrischer Anschluss. Luft-/ Wasser-Wärmetauscher ist elektrisch angeschlossen. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 22 / 30...
-
Seite 23: Vorsicherung Anpassen /Transformator Optionen
Luft-/ Wasser-Wärmetauscher nur so einsetzen, dass die angegebene Kälteleistung den tatsächlichen Bedarf decken kann. • Die Wartungsarbeiten entsprechend der Wartungscheckliste regelmäßig alle 12 Monate durchführen, siehe Vorlage Wartungscheckliste. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 23 / 30... -
Seite 24: Instandhaltung Und Wartung
Die Häufigkeit der Reinigungsintervalle hängt von den jeweiligen Betriebsbedingungen ab. Um einen sicheren und zuverlässigen Betrieb der Luft-/ Wasser-Wärmetauscher zu gewährleisten, folgende Reinigungsarbeiten regelmäßig durchführen: ▪ Reinigen der Wärmetauscher von Staub oder Umgebungsrückständen. ▪ Kondensatablauf regelmäßig kontrollieren. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 24 / 30... -
Seite 25: Luft-/ Wasser-Wärmetauscher Reinigen - Gerätehaube Demontieren
▪ Gerätehaube(2) nach vorne neigen. Bei Geräten mit Anzeige-oder Bedieneinheit: Erdungsleitung und Verbindungsleitungen von der Anzeige-oder Bedieneinheit (Innenseite)(3) entfernen. ▪ Gerätehaube(2) abziehen. Gerätehaube ist demontiert. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 25 / 30... -
Seite 26: Wartung
Wartungsintervalle nötig. Es gilt ein verkürzter Richtwert von zwei bis sechs Monaten zwischen den Wartungsintervallen. Die Funktionen der Pfannenberg-Filter sind optimal auf die Luft-/ Wasser-Wärmetauscher abgestimmt. Deshalb hat der Einsatz von Pfannenberg-Filter positive Auswirkungen auf den Umfang der Wartungsarbeiten. -
Seite 27: Vorlage Wartungscheckliste
E-Anschluss auf Beschädigungen prüfen Motorlager auf Geräusche prüfen Antrieb auf Überhitzungsanzeichen prüfen Ventilator reinigen* Dichtungen Dichtungen kontrollieren Undichte Stellen oder Dichtungen am Schaltschrank beseitigen Wartungsintervalle häufiger, abhängig vom Verschmutzungsgrad. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 27 / 30... -
Seite 28: Außerbetriebnahme
Das Kältemittel muss fachgerecht aus dem Kältemittelkreis abgesaugt werden. Kältemittelemissionen vermeiden. Der Chiller darf nur von autorisiertem Fachpersonal entsorgt werden. Auch Altgeräte müssen von Pfannenberg ordnungsgemäß entsorgt werden. Frachtkosten für die Lieferung an eine unserer Produktionsstätten müssen im Voraus bezahlt werden. -
Seite 29: Störungshilfe
▪ Kondensatablauf reinigen. ▪ Prüfen, ob Kondensatablaufschlauch knickfrei und mit Gefälle verlegt ist. • Schaltschrank ist nicht ausreichend ▪ Undichte Stellen oder Dichtungen am abgedichtet. Schaltschrank beseitigen. Betriebsanleitung PWS und PWI 6502 T 785408480 © Pfannenberg GmbH Seite 29 / 30... -
Seite 30: Ersatzteilbestellung / Zubehörbestellung
• Für Transportschäden oder andere Unfälle. • Dem Austausch von Teilen durch nicht autorisiertes Personal. Es dürfen nur Originalteile der Pfannenberg GmbH eingesetzt werden. Zuwiderhandlungen bedingen den Gewährleistungsverlust. Zur Erhaltung von Gewährleistungsansprüchen und zur Rücksendung des Gerätes folgendes beachten: ▪... - Seite 31 Haftungsausschluss: Alle enthaltenen Informationen wurden im Januar 2022 sorgfältig geprüft. Wir übernehmen jedoch keine Gewähr in Bezug auf die Vollständigkeit und Richtigkeit der Angaben. Impressum: Pfannenberg GmbH Werner-Witt-Straße 1 21035 Hamburg Tel. +49 40 734 12-0 www.pfannenberg.com © Pfannenberg 2022...
