3.4.2 Montage PWS-Luft-/ Wasser-Wärmetauscher (Seitenanbau)

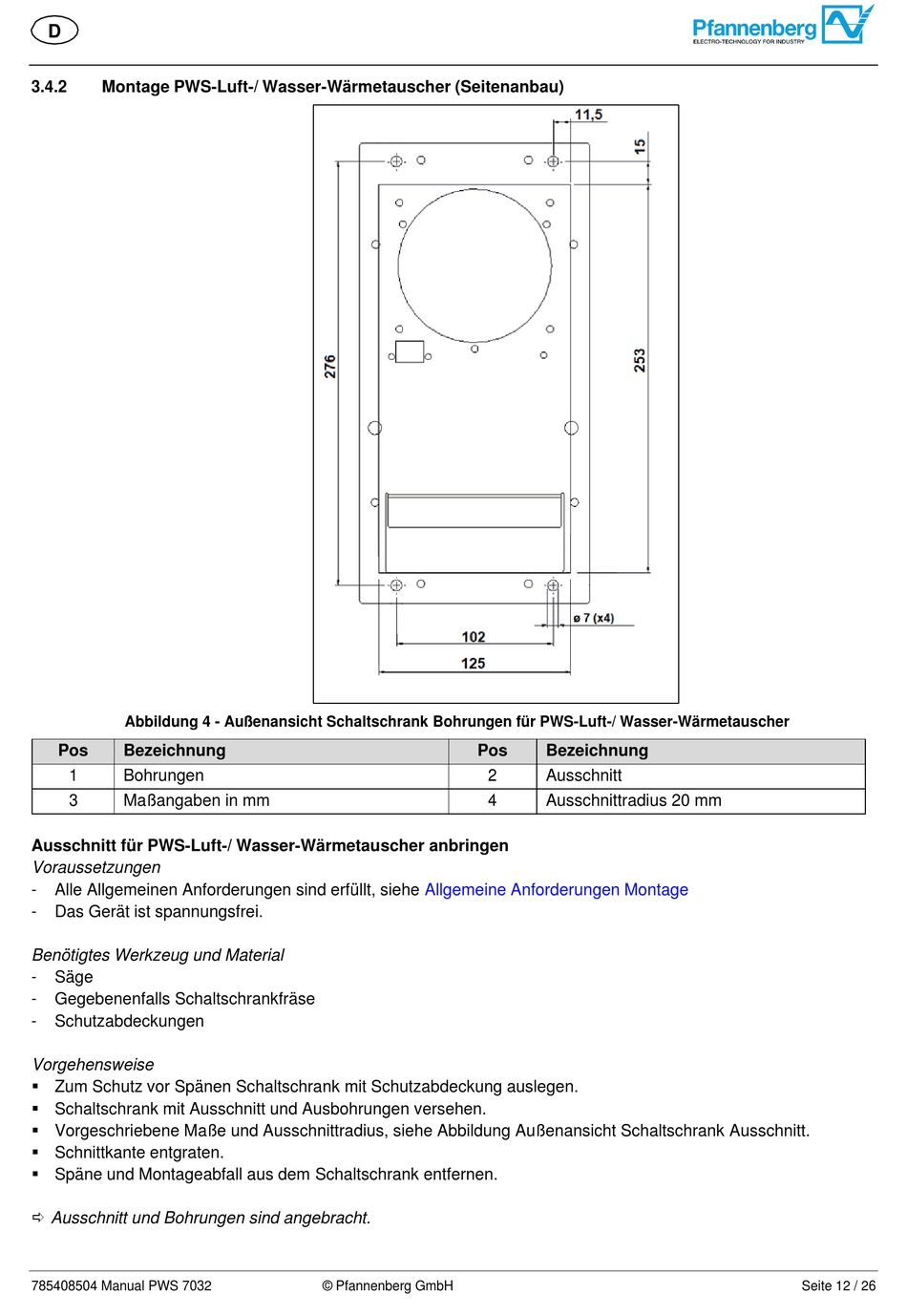

Abbildung 4 - Außenansicht Schaltschrank Bohrungen für PWS-Luft-/ Wasser-Wärmetauscher
Pos Bezeichnung
1 Bohrungen
3 Maßangaben in mm
Ausschnitt für PWS-Luft-/ Wasser-Wärmetauscher anbringen
Voraussetzungen
- Alle Allgemeinen Anforderungen sind erfüllt, siehe
- Das Gerät ist spannungsfrei.
Benötigtes Werkzeug und Material
- Säge
- Gegebenenfalls Schaltschrankfräse
- Schutzabdeckungen
Vorgehensweise
▪ Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
▪ Schaltschrank mit Ausschnitt und Ausbohrungen versehen.
▪ Vorgeschriebene Maße und Ausschnittradius, siehe Abbildung Außenansicht Schaltschrank Ausschnitt.
▪ Schnittkante entgraten.
▪ Späne und Montageabfall aus dem Schaltschrank entfernen.
 Ausschnitt und Bohrungen sind angebracht.
785408504 Manual PWS 7032
Pos
2
4
Allgemeine Anforderungen Montage
© Pfannenberg GmbH
Bezeichnung
Ausschnitt
Ausschnittradius 20 mm
