RU
Подключение охлаждающей воды
3.4.4
1

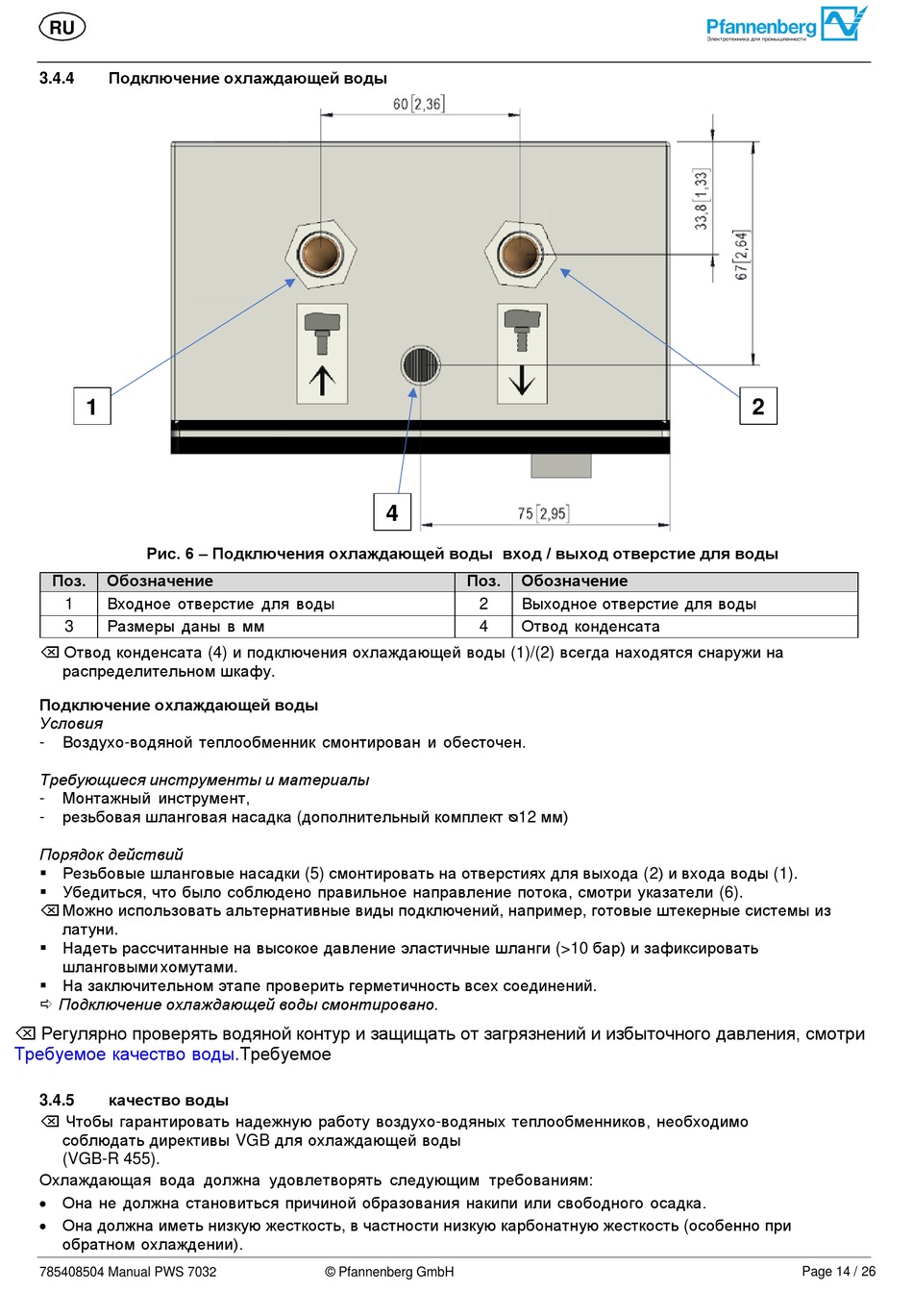

Рис. 6 – Подключения охлаждающей воды вход / выход отверстие для воды
Поз.
Обозначение
Входное отверстие для воды
1
Размеры даны в мм
3
Отвод конденсата (4) и подключения охлаждающей воды (1)/(2) всегда находятся снаружи на
распределительном шкафу.
Подключение охлаждающей воды
Условия
Воздухо-водяной теплообменник смонтирован и обесточен.
-
Требующиеся инструменты и материалы
Монтажный инструмент,
-
резьбовая шланговая насадка (дополнительный комплект ᴓ12 мм)
-
Порядок действий
▪ Резьбовые шланговые насадки (5) смонтировать на отверстиях для выхода (2) и входа воды (1).
▪ Убедиться, что было соблюдено правильное направление потока, смотри указатели (6).
Можно использовать альтернативные виды подключений, например, готовые штекерные системы из
латуни.
▪ Надеть рассчитанные на высокое давление эластичные шланги (>10 бар) и зафиксировать
шланговыми хомутами.
▪ На заключительном этапе проверить герметичность всех соединений.
Подключение охлаждающей воды смонтировано.
Регулярно проверять водяной контур и защищать от загрязнений и избыточного давления, смотри
Требуемое качество
качество воды
3.4.5
Чтобы гарантировать надежную работу воздухо-водяных теплообменников, необходимо
соблюдать директивы VGB для охлаждающей воды
(VGB-R 455).
Охлаждающая вода должна удовлетворять следующим требованиям:
• Она не должна становиться причиной образования накипи или свободного осадка.
• Она должна иметь низкую жесткость, в частности низкую карбонатную жесткость (особенно при
обратном охлаждении).
785408504 Manual PWS 7032
воды.Требуемое
© Pfannenberg GmbH
4
Поз.
Обозначение
Выходное отверстие для воды
2
Отвод конденсата
4
2
Page 14 / 26
