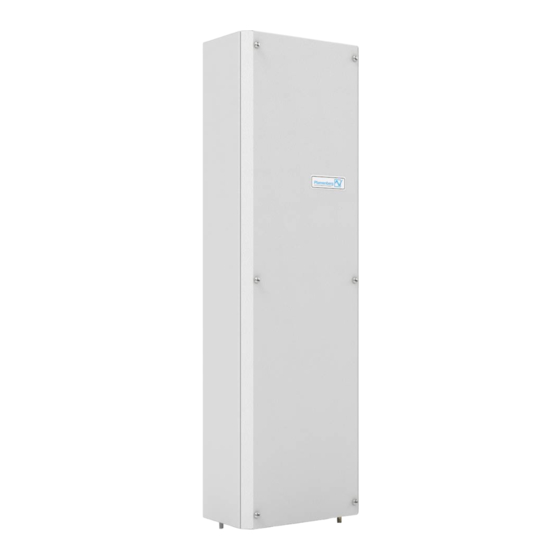

Pfannenberg PWS Serie Installations-, Betriebs- Und Service-Handbuch
Luft-/wasser-wärmetauscher
Vorschau ausblenden
Andere Handbücher für PWS Serie:
- Betriebsanleitung (190 Seiten) ,
- Betriebsanleitung (189 Seiten) ,
- Betriebsanleitung (189 Seiten)
Verwandte Anleitungen für Pfannenberg PWS Serie
Inhaltszusammenfassung für Pfannenberg PWS Serie
- Seite 17 ELECTRO-TECHNOLOGY FOR INDUSTRY Luft-/Wasser-Wärmetauscher der Serie PWS Installations-, Betriebs- und Service-Handbuch...
- Seite 18 INHALTSVERZEICHNIS ABSCHNITT 1: ZUR BENUTZUNG DIESES HANDBUCHS ....1 ABSCHNITT 2: PRÜFUNG BEI ANLIEFERUNG ........Auspacken ..................... Mitgelieferte Artikel ................Überprüfung des Gerätesschilds ............ABSCHNITT 3: HANDHABUNG ............Transport ....................Lagerung ....................ABSCHNITT 4: INSTALLATION ............Prüfung vor der Installation ..............
- Seite 19 Luft-/Wasser-Wärmetauscher der Serie ABSCHNITT 1: HINWEISE ZUR VERWENDUNG DIESES HANDBUCHS Dieses Handbuch enthält Informationen zum Einbau und Betrieb von anschraubbaren Kühlgeräten der Reihe PWS, die zur Montage an der Tür bzw. an der Seite von Schaltschränken bestimmt sind. Mit diesen Geräten soll Wärme aus abgedichteten Gehäusen von Schaltschränken abgeführt werden.
-
Seite 20: Abschnitt 2: Prüfung Bei Anlieferung
• Montagebolzen, Muttern und Unterlegscheiben zustellende Transportunternehmen zu melden. • Kondensatschlauch (nur Serie PWS 7k) Pfannenberg übernimmt keine Haftung für auftretende • Steckverbinder/Brücke Türkontakt Frachtschäden; wenn Ansprüche geltend gemacht werden müssen, gewähren wir Ihnen jegliche nur mögliche Überprüfung des Gerätesschilds Unterstützung. -
Seite 21: Abschnitt 3: Handhabung
Luft-/Wasser-Wärmetauscher der Serie ABSCHNITT 3: HANDHABUNG ABSCHNITT 4: INSTALLATION Transport Prüfung vor der Installation Das Kühlgerät darf nur im vollständig montierten Vor Montage des Kühlgerätes am Schaltschrankgehäuse ist Zustand transportiert werden. das Gerät auf ordnungsgemäße Funktion zu testen. Wenn das Kühlgerät mit einem Schaltschrankgehäuse Hinweis: Alle Geräte werden vor Verlassen des Werks auf geliefert wird, ist es getrennt vom Elektrogehäuse zu Dichtigkeit kontrolliert. -
Seite 22: Stromanschluss
Die Stromversorgung des Kühlgerätes ist wie am Geräteschild angegeben über eine Sicherung mit einem in Reihe geschalteten Netzanschluss zu verbinden. Alle erforderlichen stromführenden Anschlüsse und/oder Reparaturen dürfen nur durch autorisierte und geschulte Elektrofachkräfte ausgeführt werden. Die Montage-Isolierstreifen des Kühlgerätes (im Zubehörpaket) wie im Informationsblatt zum jeweiligen Elektroanschluss Kühlgerät angegeben an dem Kühlgerät montieren. -
Seite 23: Kondenswasseranschluss
Luft-/Wasser-Wärmetauscher der Serie ABSCHNITT 4: INSTALLATION (FORTSETZUNG) Kondenswasseranschluss Der Ablaufschlauch muss mit Schellen befestigt werden. Um den zuverlässigen Ablauf von Kondenswasser zu sichern, ist Folgendes zu beachten: Der Ablaufschlauch darf nicht geknickt werden. Der Schlauch-Querschnitt darf in keiner Weise eingeschränkt werden. -
Seite 24: Abschnitt 5: Betriebsbedingungen
ABSCHNITT 5: BETRIEBSBEDINGUNGEN Das Wasserventil (1) regelt, ob Wasser durch das Kühlgerät fließen kann. Anforderungen Vor dem Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, dass Folgendes zutrifft. Wenn Wasser durch den Wärmetauscher (2) strömt, Die Spannung muss in einem Bereich von ± 10% des am nimmt es die Wärme aus der Luft im Schaltschrank- Geräteschild angegebenen Wertes liegen. -
Seite 25: Abschnitt 6: Inbetriebnahme Des Geräts
Einstellung der Betriebsparameter ABSCHNITT 7: WARTUNG 6.2.1 Geräte mit Wasser- (Magnet-) Ventil und Thermostat Luft-/Wasser-Wärmetauscher von Pfannenberg sind wartungsfrei. Der Lüfter des Kühlgerätes läuft kontinuierlich. Bei verunreinigtem Kühlwasser ist unbedingt ein Das Magnetventil steuert den Wasserdurchfluss Wasserfilter einzusetzen. Siehe Abschnitt „Hinweise zur entsprechend der Einstellung der Innentemperatur im Wasserqualität“. -
Seite 26: Abschnitt 9: Konstruktionsdaten
ABSCHNITT 9: KONSTRUKTIONSDATEN Aus den spezifischen technischen Datenblättern des einzelnen Kühlgerätes ist Folgendes zu entnehmen: • Maßangaben • Montageausschnitt • Schaltpläne Hinweise zur Wasserqualität Um den sicheren und zuverlässigen Betrieb von Luft-/Wasser-Wärmetauschern zu gewährleisten, müssen die folgenden Richtlinien eingehalten werden. •... - Seite 27 Luft-/Wasser-Wärmetauscher der Serie Die Charakteristika von Zusätzen bzw. Netzwasser dürfen nicht stark von den unten angegebenen hydrologischen Daten abweichen. Hydrologische Daten Modell: Standard Gerätemodell: VA pH-Wert 7 - 8,5 6 - 9 Carbonsäure °dH > 3 < 8 1 - 12 Freie Kohlensäure mg/dm3 8 - 15...
-
Seite 28: Bestimmung Des Nenn-Kurzschlussstroms
Motorsteuerung in den Schaltschrank einbauen, Bestimmung des Nenn-Kurzschlussstroms Nach Artikel 409 des National Electric Code 2005 (NFPA Anleitungen dazu entnehmen, wie ein Kombinations- 70) müssen industrielle Schaltschränke (Schaltschrank- Kurzschluss-Nennwert erreicht werden kann, der über der gehäuse) mit einem Nenn-Kurzschlussstrom gekenn- Einzelkomponente mit dem niedrigsten Nennwert liegt. - Seite 29 Luft-/Wasser-Wärmetauscher der Serie Abbildung 1 Option 1: UL 508a Referenz SB4.2 Option 3: UL 508a Referenz SB4.2 Gemäß UL508A Supplement SB hängt der Nenn- Die Geräteeinheiten, die in den verlinkten Tabellen Kurzschlussstrom bei Schaltschränken ohne Strom- angegeben sind begrenzer von der „schwächsten“ bzw. über den (www.ul.com/controlequipment/shortcircuit.html), niedrigsten Nennwert verfügenden Komponente bzw.
-
Seite 30: Abschnitt 10: Informationen Zur Gewährleistung
ABSCHNITT 10: INFORMATIONEN ZUR GEWÄHRLEISTUNG (DIE GEWÄHRLEISTUNG IST FÜR EIN JAHR GÜLTIG) Die Gewährleistung verliert ihre Gültigkeit: • Bei unsachgemäßer Verwendung des Geräts, Nichteinhaltung der Betriebsbedingungen oder der Anleitung verliert die Gewährleistung ihre Gültigkeit. • Bei Betrieb in Räumen mit einer korrosiven oder säurehaltigen Atmosphäre. •...
