Raccordement de l'eau de refroidissement

3.4.4
1

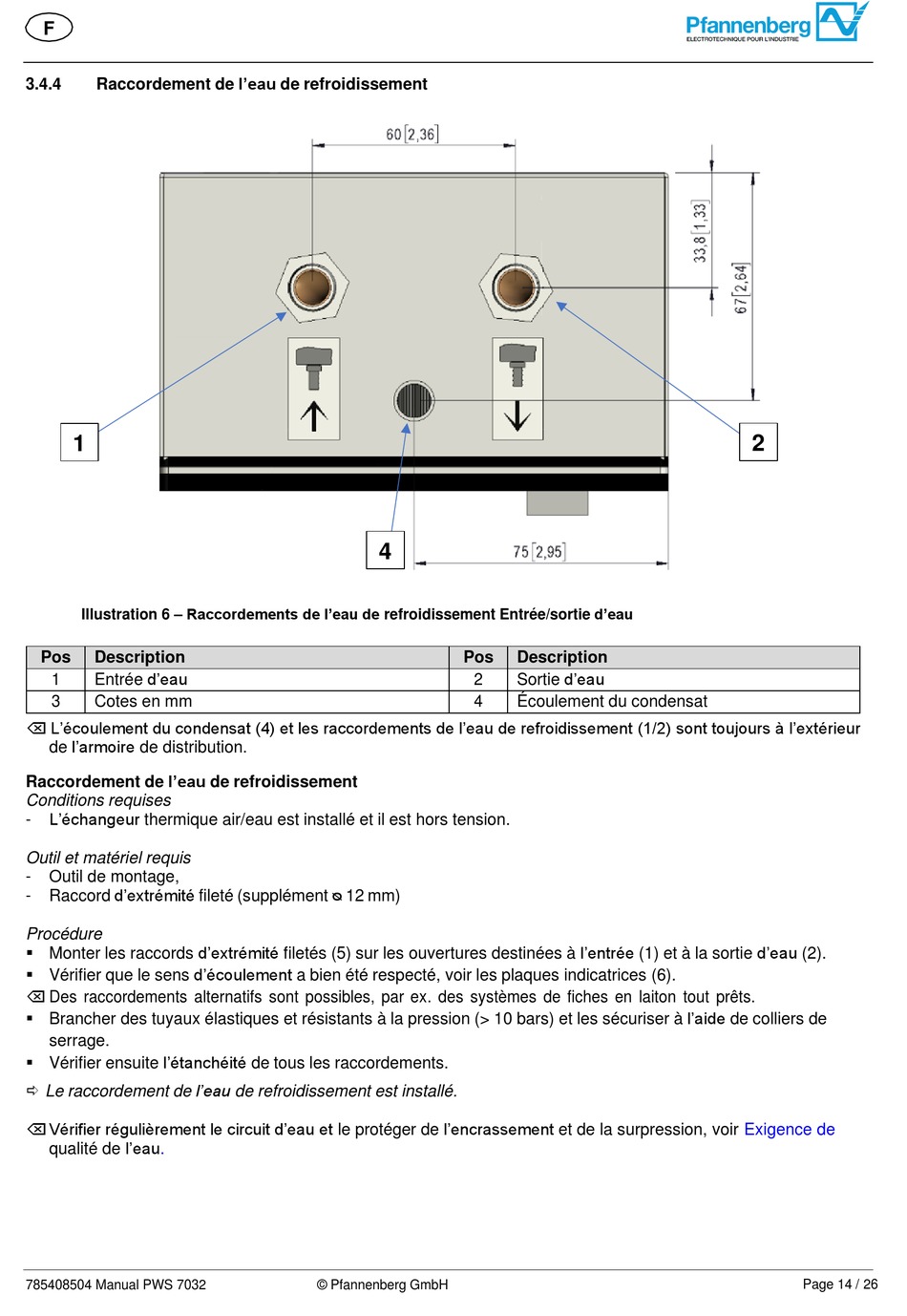

Illustration 6 – Raccordements de l'eau de refroidissement Entrée/sortie d'eau
Pos Description
Entrée d'eau
1
3 Cotes en mm
 L'écoulement du condensat (4) et les raccordements de l'eau de refroidissement (1/2) sont toujours à l'extérieur
de l'armoire de distribution.
Raccordement de l'eau de refroidissement
Conditions requises
L'échangeur thermique air/eau est installé et il est hors tension.
-
Outil et matériel requis
- Outil de montage,
Raccord d'extrémité fileté (supplément ᴓ 12 mm)
-
Procédure
▪ Monter les raccords d'extrémité filetés (5) sur les ouvertures destinées à l'entrée (1) et à la sortie d'eau (2).
▪ Vérifier que le sens d'écoulement a bien été respecté, voir les plaques indicatrices (6).
 Des raccordements alternatifs sont possibles, par ex. des systèmes de fiches en laiton tout prêts.
▪ Brancher des tuyaux élastiques et résistants à la pression (> 10 bars) et les sécuriser à l'aide de colliers de
serrage.
▪ Vérifier ensuite l'étanchéité de tous les raccordements.
 Le raccordement de l'eau de refroidissement est installé.
 Vérifier régulièrement le circuit d'eau et le protéger de l'encrassement et de la surpression, voir
l'eau.
qualité de
