3. Vorbereitung und Justierung

3.1 Montage

WARNUNG: Schalten Sie zur Verringerung der Verletzungsgefahr das Gerät aus und
trennen Sie die Bohrmaschine vom Netz, bevor Sie Zubehörteile anbauen und
abbauen, Einstellungen vornehmen oder die Konfiguration ändern oder Reparaturen
durchführen. Achten Sie darauf, dass alle Schalter in AUS-Stellung stehen. Ein
versehentlich eingeschaltetes Gerät kann Verletzungen verursachen.

VORSCHUBGRIFFE ANBAUEN

1. Bauen Sie die drei Vorschubgriffe an, indem Sie diese im Uhrzeigersinn in die Nabe
eindrehen.
2. Ziehen Sie diese mit der Hand fest.
Die Griffe müssen etwas nach außen zeigen. Achten Sie darauf, dass Sie bei keiner der
Komponenten das Gewinde beschädigen.
MONTAGE DES SCHUTZGITTERS
Das Schutzgitter schützt gegen Späne und versehentlichen Kontakt und muss während des
Betriebs immer angebaut sein.
1. Halten Sie das Schutzgitter vor den Magneten und richten Sie die Schlitze im
Schutzgitter auf die Gewindelöcher im Magneten aus.
2. Drehen Sie die Schrauben in die Gewindelöcher an der Magnetseite ein.
WARNUNG: Verwenden Sie immer das Schutzgitter.
ANBAU DES SCHMIERSYSTEMS
Das Schmiersystem kann bei Bohrarbeiten in waagerechter Lage (Bohrmaschine steht
senkrecht) verwendet werden.
1. Verbinden Sie den Schmiermittelbehälter (A) mit dem Halter.
2. Positionieren Sie die Zubehörschraube (B) und ziehen Sie
diese fest.
3. Verbinden Sie den Schlauch (C) mit dem Anschluss der
Spindel. Achten Sie darauf, dass der Schlauch richtig
angeschlossen ist und fest sitzt.
4. Drücken Sie zum Lösen des Schlauchs auf den blauen Ring
am Anschluss und ziehen Sie den Schlauch vorsichtig ab.

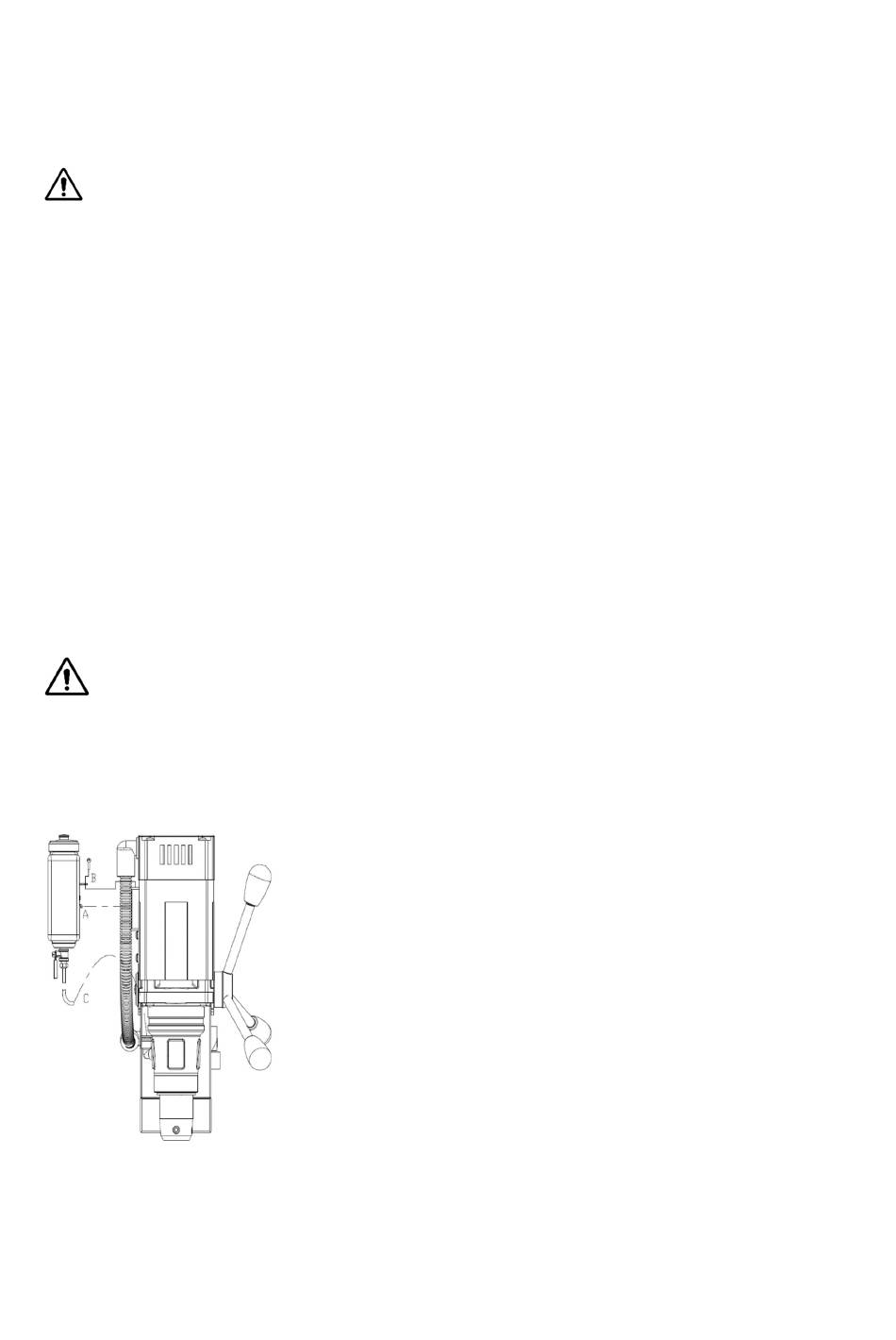

[Abbildung 3-1]
