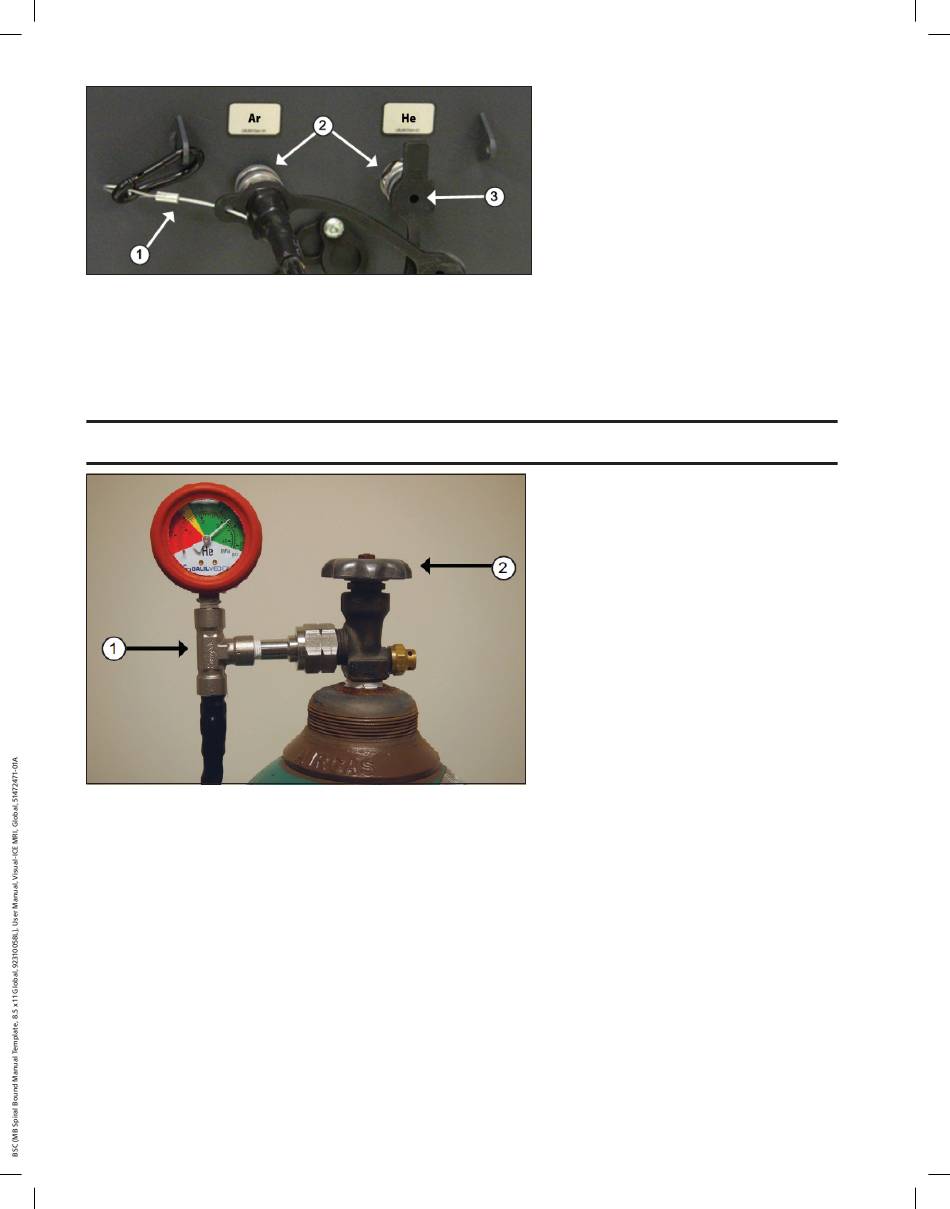

Figura 10. Ligações de gás da Consola de Crioablação Visual-ICE MRI
1 Cabo de segurança
6. Oriente a linha de alimentação de gás hélio pelo clipe da linha de alimentação na Consola.
7. Ligue a linha de alimentação de gás hélio de alta pressão à botija de hélio, encaixando o adaptador do conjunto
do manómetro na ligação da botija (Figura 11).
NOTA: as ligações da botija de gás têm roscas esquerdas.
Figura 11. Preparação da botija de gás
1 Adaptador do conjunto do manómetro 2 Válvula da botija
8. Repita o procedimento descrito nos passos 4 a 7 para ligar a botija de gás árgon à Consola, utilizando a linha de
alimentação de gás árgon.
Black (K) ∆E ≤5.0
2 Conectores de ligação rápida 3 Cobertura anti-humidade
