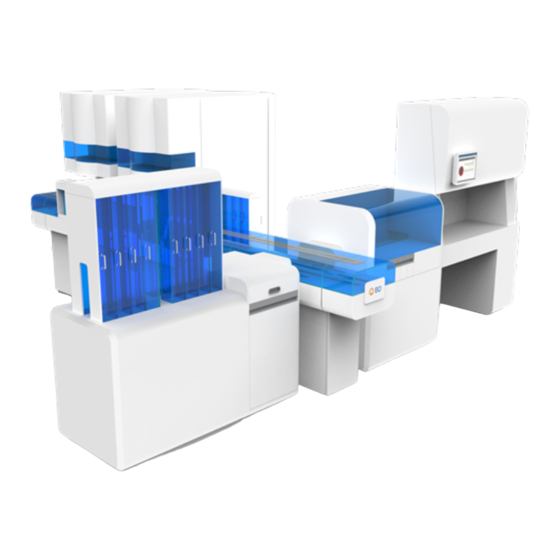

Kiestra™ Track
Benutzerhandbuch
BD Kiestra B.V.
Marconilaan 6
9207 JC Drachten, The Netherlands
Australian and New Zealand Sponsors:
Becton Dickinson Pty Ltd.
66 Waterloo Road
Macquarie Park NSW 2113, Australia
Becton Dickinson Limited
14B George Bourke Drive
Mt. Wellington Auckland 1060, New Zealand
L011042(03) 2021-10
446097, 446942
Deutsch
bd.com/e-labeling
Werbung
Verwandte Anleitungen für BD Kiestra Track
Inhaltszusammenfassung für BD Kiestra Track
- Seite 1 Kiestra™ Track Benutzerhandbuch BD Kiestra B.V. Marconilaan 6 9207 JC Drachten, The Netherlands Australian and New Zealand Sponsors: Becton Dickinson Pty Ltd. 66 Waterloo Road Macquarie Park NSW 2113, Australia Becton Dickinson Limited 14B George Bourke Drive Mt. Wellington Auckland 1060, New Zealand...
- Seite 2 BD, the BD Logo, Kiestra, and Synapsys are trademarks of Becton, Dickinson and Company or its affiliates. All other trademarks are the property of their respective owners. © 2021 BD. All rights reserved. Kein Teil dieser Veröffentlichung darf ohne die vorherige schriftliche Einwilligung von BD...
- Seite 3 BD Kiestra™ Track Benutzerhandbuch irgendwelchen Mitteln, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell oder auf andere Weise, vervielfältigt, übertragen, transkribiert, in Abrufsystemen gespeichert oder in eine andere Sprache oder eine Computersprache übersetzt werden.
- Seite 4 BD Kiestra™ Track Benutzerhandbuch...
- Seite 5 BD Kiestra™ Track-Elemente 2.3.1.1 Elementübersicht 2.3.1.2 Stacker-Element 2.3.1.3 Destacker-Element 2.3.1.4 Standard Connector-Element 2.3.1.5 Straight-Element 2.3.1.6 U-turn-Element 2.3.2 Plattendurchlauf 2.3.3 BD Kiestra™ Track GUI 2.3.3.1 Allgemeines Layout 2.3.3.2 Statusansicht 2.3.3.3 BD Kiestra™ ReadA-Remote-Ansicht 2.3.3.4 Ansicht „Dienste“ 2.3.3.5 Benachrichtigungen 2.3.3.6 Hilfe 2.3.3.7 Benutzerkonto Konfiguration...
- Seite 6 BD Kiestra™ Track Benutzerhandbuch Allgemeines Reinigungsverfahren Reinigung von Komponenten 5.4.1 Touchscreen 5.4.2 Sensoren 5.4.3 Scanner-Fenster 5.4.4 Förderbänder 5.4.5 Stackers und Destackers 5.4.6 Blaue Abdeckungen 5.4.7 Interne und externe Oberflächen Vorgangsgebundene Reinigung Dekontamination Fehlerbehebung Beheben von Fehlern Fehler-, Warn- und Informationsmeldungen Ansprechpartner Beschränkte Garantie...
- Seite 7 Nur in der EU: Schwerwiegende Vorkommnisse in Verbindung mit dem Medizinprodukt sind vom Anwender dem Hersteller und der zuständigen nationalen Behörde zu melden. Außerhalb der EU: Wenden Sie sich an Ihre zuständige BD-Vertretung, wenn Sie einen Vorfall im Zusammenhang mit diesem Gerät melden möchten oder eine Frage zu diesem Gerät haben.
- Seite 8 INFORMATIONEN ZU HANDLUNGEN, DIE ZU EINER VERLETZUNG DES BENUTZERS FÜHREN KÖNNTEN, WERDEN ALS WARNUNG DARGESTELLT. Glossar der Symbole Einige der unten aufgelisteten Symbole treffen möglicherweise nicht auf dieses Produkt zu. Nur für US-Kunden: Ein Glossar der Symbole finden Sie unter bd.com/symbols-glossary. Symbol Bedeutung CE-Kennzeichnung, steht für die europäische technische Konformität...
- Seite 9 1 - Anleitung zur Gebrauchsanleitung Symbol Bedeutung Schnitt- oder Trenngefahr Quetschgefahr Nicht betreten Erdungsklemme an Masse Elektroschock Rahmen/Chassis Heiße Oberfläche Laser der Klasse 2 Niedriger Abstand Quetschgefahr bei beweglichen Teilen Quetschgefahr Begleitdokumentation beachten Scharfer Punkt UV-Lampe Innen liegende Hochspannungskabel, die nach dem Ausschalten des Netzschalters weiterhin Spannung führen, sind durch diese Markierung gekennzeichnet...
- Seite 10 BD Kiestra™ Track Benutzerhandbuch Benutzeroberfläche dienen nur als Beispiele und stellen keine tatsächlichen Patienteninformationen oder klinischen Informationen dar.
- Seite 11 Einführung Verwendungszweck Die BD Kiestra™Track transportiert plattierte Medien zwischen verschiedenen Modulen innerhalb von BD Kiestra™ Laborautomatisierungslösungen und ist für den Einsatz in klinischen Labors vorgesehen. WARNUNG TRAGEN SIE WÄHREND DER INTERAKTION MIT DEM MODUL SCHUTZKLEIDUNG (LABORKITTEL, HANDSCHUHE, SCHUTZBRILLE). Modulstart Wenn das Modul mit Strom versorgt wird, werden die folgenden Vorgänge durchgeführt: Die Hardware wird überprüft und initialisiert.
- Seite 12 BD Kiestra™ Track Benutzerhandbuch Abbildung 1 – Track-Beispielkonfiguration mit ReadA Abbildung 2 – Track-Beispielkonfiguration mit InoqulA und BarcodA...
- Seite 13 Die folgenden Farben werden in der Lichtleiste verwendet: Farbe Bedeutung Keine Farbe Track ist nicht betriebsbereit oder das weiße Licht ist ausgeschaltet. Track ist aktiv, es ist kein Benutzereingriff erforderlich. Weiß Hinweis: Das weiße Licht kann durch Technischer Kundendienst von BD ausgeschaltet werden.
- Seite 14 BD Kiestra™ Track Benutzerhandbuch Farbe Bedeutung Bei diesem Track-Element ist ein Fehler aufgetreten. Bei einem allgemeinen Track-Fehler leuchtet das Track-Element auf der Oberseite des Main Base-Schranks, in dem sich der GUI-Monitor befindet, rot. Weitere Informationen zum Beheben von Fehlern finden Sie im 6 Fehlerbehebung.
- Seite 15 2 - Einführung Symbol Illustration Komponente Stoppers Stoppers halten eine Platte vorübergehend an, damit sie sich nicht bewegen kann. Es gibt zwei Arten von Stoppers: Seitliche Stoppers (2) blockieren Platten, indem sie sich von der Seite über die Spur schieben. Konische Stoppers (3) blockieren Platten, indem sie sich von der Unterseite einer Spur herauf schieben.
- Seite 16 Platten für die externe Inkubation Platten, die nachbearbeitet werden müssen für die manuelle Überprüfung markierte Platten als Abfall markierte Platten (positiv oder negativ) Die Konfiguration der Stackers erfolgt durch Technischer Kundendienst von BD unter Berücksichtigung der Anforderungen jedes einzelnen Labors...
- Seite 17 Durch Öffnen der Tür wird der Vorgang nicht direkt unterbrochen. Weitere Informationen zur Interaktion mit einem Destacker finden Sie im 4.4 Platzieren von Platten in einem Destacker. 2.3.1.4 Standard Connector-Element Das Standard Connector-Element transportiert Platten zu angeschlossenen BD Kiestra- Modulen. Das Standard Connector-Element verfügt über eine Haupt- und zwei Nebenspuren,...
- Seite 18 BD Kiestra™ Track Benutzerhandbuch die mit dem Modul verbunden sind: Eine Nebenspur sendet Platten an das Modul, die andere empfängt Platten vom Modul. Bild Übersichten Hinweis: Die tatsächliche Darstellung des Track-Elements kann je nach Konfiguration der Track variieren. Das Standard Connector-Element enthält zwei Catchers, um den Übergang von der Hauptspur zur Nebenspur und umgekehrt zu erleichtern.
- Seite 19 2 - Einführung 2.3.1.6 U-turn-Element Das U-turn-Element dreht die Plattentransportrichtung um 180 Grad und scannt die Platten, um sie zu identifizieren. Das U-turn-Element hat eine Hauptspur und wird nur am Ende einer Transportspur verwendet, wodurch die Haupttransportschleife abgeschlossen wird. Es besteht keine Möglichkeit, dass die Platten den Weg über Nebenspuren verlassen oder betreten.
- Seite 20 BD Kiestra™ Track Benutzerhandbuch HINWEIS Wenn der Barcode nach einer festgelegten Anzahl von Versuchen nicht gelesen werden kann, wird die Platte als Fehlerplatte markiert und an den Fehlerplatten-Stacker weitergeleitet. Die Platte wird dann über die Hauptspur zum Ziel transportiert. Wenn die Platte die Zielposition der Nebenspur erreicht hat, wird ein Catcher die Platte auf diese Nebenspur überführen, sofern genügend Platz vorhanden ist.
- Seite 21 Allgemeines Layout Die GUI ist in drei Hauptabschnitte unterteilt: Kopfzeile, Hauptteil und Fußzeile. Abbildung 3 - Allgemeines Layout Kopfzeile Die Kopfzeile enthält den BD Kiestra-Modulnamen, Fehler, Benachrichtigungen und andere sekundäre Funktionen. Wählen Sie aus, um die Modulfehler anzuzeigen. Siehe 6.1 Beheben von Fehlern.
- Seite 22 BD Kiestra™ Track Benutzerhandbuch Wählen Sie BUZZER, um einen akustischen Alarm stummzuschalten. Wählen Sie erneut BUZZER, um den akustischen Alarm wieder einzuschalten. Diese Schaltfläche wird nur angezeigt, wenn ein Fehler oder eine Warnung auftritt. Siehe 6.1 Beheben von Fehlern. Wählen Sie Status, um den Track-Status anzuzeigen.
- Seite 23 2 - Einführung HINWEIS In der Ansicht Status sind nur Track-Elemente interaktiv. Angeschlossene Module dienen nur zu Anzeigezwecken und sind grau. Der Status einzelner ReadA-Module kann über die Registerkarte ReadA angezeigt werden. Alle anderen Modulstatus müssen auf der GUI des jeweiligen Moduls eingesehen werden.
- Seite 24 BD Kiestra™ Track Benutzerhandbuch Abbildung 5 – Statusanzeigen in der Statusansicht Elementansicht Die Ansicht der Track-Elemente wird geöffnet, wenn ein Element in der Ansicht Status ausgewählt oder vergrößert wird. Sie bietet eine detaillierte Übersicht und schematische Darstellung des Elements und seiner Komponenten.
- Seite 25 2 - Einführung Abbildung 6 – Track-Elementansicht Wählen Sie eine blau markierte Track-Komponente aus, um detaillierte Informationen anzuzeigen. Wenn sich eine Komponente im Fehlerzustand befindet, ändert sich die Farbe des Bildschirmelements, das die Komponente darstellt, von blau zu rot. Berühren und ziehen Sie mit dem Finger über den Bildschirm, um das benachbarte Track-Element in der Transportspur anzuzeigen.
- Seite 26 BD Kiestra™ Track Benutzerhandbuch Komponentenansicht Die Komponentenansicht wird angezeigt, wenn eine Komponente in der Track- Elementansicht ausgewählt wird. Sie stellt ein statisches Bild und Details zur ausgewählten Komponente bereit. Abbildung 7 – Track-Komponentenansicht Die Komponente und das zugehörige Element werden direkt unter dem Bild angezeigt.
- Seite 27 2 - Einführung 2.3.3.3 BD Kiestra™ ReadA-Remote-Ansicht ReadA-Remote-Ansicht bietet Zugriff auf die Benutzeroberfläche der angeschlossenen ReadA-Module. Im BD Kiestra™ ReadA Gebrauchsanweisungfinden Sie weitere Informationen zur ReadA-Benutzeroberfläche. HINWEIS Es werden nur ReadA-Module angezeigt, die mit der Track verbunden sind. Abbildung 8 – ReadA-Remote-Ansicht Wählen Sie...
- Seite 28 BD Kiestra™ Track Benutzerhandbuch 2.3.3.4 Ansicht „Dienste“ Die Ansicht Dienste bietet Zugriff auf zusätzliche Benutzerfunktionen. Abbildung 9 – Ansicht Dienste Wählen Sie Reinigen, um die Reinigung der Track vorzubereiten. Das Modul nimmt keine neuen Platten mehr auf und beginnt mit dem Entleeren von Platten aus allen Track- Elementen.
- Seite 29 2 - Einführung 2.3.3.5 Benachrichtigungen Das Symbol Benachrichtigungen in der Anwendungskopfzeile zeigt Warn- und Informationsbenachrichtigungen für das Modul an. Sofern aktiviert, ertönt auch ein akustischer Alarm, wenn eine Warnung ausgelöst wird. Im Benachrichtigungsfeld werden die aktiven Benachrichtigungen nach Typ geordnet angezeigt.
- Seite 30 Das Symbol Hilfe in der Anwendungskopfzeile bietet Zugriff auf Versionsinformationen. Abbildung 11 – Fenster Hilfe Wählen Sie aus, um das Fenster Hilfe und die BD Kiestra™ Track-Version der UI (Benutzeroberfläche) sowie die BD Kiestra™ Track-Version der MCS (Software zur Maschinensteuerung) anzuzeigen.
- Seite 31 2 - Einführung 2.3.3.7 Benutzerkonto Das Benutzersymbol in der Anwendungskopfzeile ermöglicht das An- und Abmelden in der Anwendung. Weitere Informationen finden Sie in 4.3 An- und Abmelden. Abbildung 12 – Seite Mein Konto Wenn Sie angemeldet sind, wählen Sie , um das Fenster Mein Konto anzuzeigen. Wenn Sie nicht angemeldet sind, wählen Sie zum Anmelden.
- Seite 32 BD Kiestra™ Track Benutzerhandbuch...
- Seite 33 Konfiguration Das Symbol Konfiguration in der Anwendungskopfzeile bietet Zugriff auf die Konfigurationseinstellungen. Nur Spracheinstellungen ist für alle Benutzer verfügbar, während erweiterte Konfigurationsoptionen nur für BD-Mitarbeiter verfügbar sind. Abbildung 13 – Fenster Konfiguration Wählen Sie , um das Fenster Konfiguration anzuzeigen.
- Seite 34 BD Kiestra™ Track Benutzerhandbuch Spracheinstellungen Mit der Option Spracheinstellungen können Sie die GUI-Spracheinstellungen für alle Benutzer ändern. Es kann jeweils nur eine Sprache ausgewählt werden. Die Standardsprache ist Englisch. Abbildung 14 – Spracheinstellungen Wählen Sie , um das Fenster Konfiguration anzuzeigen.
- Seite 35 Betrieb Dieser Abschnitt enthält Anweisungen für den Routinebetrieb der Track. WARNUNG ALLE PATIENTENPROBEN UND BAKTERIENKULTUREN SIND POTENZIELL INFEKTIÖS UND SOLLTEN UNTER BEACHTUNG ALLGEMEIN ÜBLICHER SICHERHEITSVORKEHRUNGEN GEHANDHABT WERDEN. SIEHE CDC-HANDBUCH „BIOSAFETY IN MICROBIOLOGICAL AND BIOMEDICAL LABORATORIES“, 6TH EDITION, 2020, 6. AUSGABE, SOWIE WEITERE EMPFOHLENE LITERATUR.
- Seite 36 BD Kiestra™ Track Benutzerhandbuch Modul einschalten Beim Einschalten der Track werden die Track-Elemente und alle an die Track angeschlossenen BD Kiestra™-Module mit Strom versorgt. Vorbereitung der Track Stellen Sie einen leeren Plattenwagen vor die Stackers und senken Sie die den Stackers zugewandte Seitenabdeckung des Wagens.
- Seite 37 4 - Betrieb Track einschalten Abbildung 15 – Stromversorgung des Main Base-Schranks Das Bedienfeld für die Stromversorgung befindet sich am Main Base-Schrank unter dem Monitor, auf dem die GUI angezeigt wird. ÖFFNEN Sie die Druckluft, indem Sie den linken blauen Schalter entgegen dem Uhrzeigersinn in die horizontale Position drehen.
- Seite 38 BD Kiestra™ Track Benutzerhandbuch Startvorgang Wenn die Track eingeschaltet und die Software sichtbar ist, kann das Modul gestartet werden. Wählen Sie in der Fußzeile der GUI Start aus. Wenn das Modul vor Kurzem ausgeschaltet wurde und neu startet, wird der Benutzer in einer Meldung aufgefordert, alle Stackers zu leeren und Plattenwagen anzuschließen,...
- Seite 39 Dies wird als Basisbenutzermodus bezeichnet. Um erweiterte Funktionen wie das Ändern von Benutzer-Konfigurationseinstellungen ausführen zu können, muss sich der Benutzer anmelden. Benutzernamen und Passwörter werden in BD Synapsys™ Informatics Solution konfiguriert. Einzelheiten zum Einrichten von Benutzerkonten können Sie der Gebrauchsanweisung von BD Synapsys™ Informatics Solution entnehmen.
- Seite 40 BD Kiestra™ Track Benutzerhandbuch Anmelden Wählen Sie oben rechts in der GUI Anmelden aus. Geben Sie den Benutzernamen und das Kennwort ein. Wählen Sie Anmelden, oder drücken Sie die Eingabe-Taste. Die Ansicht Status wird angezeigt. Der Benutzername wird rechts oben auf der Seite angezeigt. Wählen Sie den Benutzernamen, um die Rolle des aktiven Benutzers anzuzeigen.
- Seite 41 4 - Betrieb HINWEIS Stellen Sie sicher, dass alle in einem Destacker befindlichen Platten ordnungsgemäß beschriftet sind. Stellen Sie sicher, dass alle schwarzen Agarplatten frei von Kondenswasser auf der Unterseite der Platte sind, wenn Sie sie in einen Destacker platzieren. Die Platten ganz links im Destacker werden mit der höchsten Priorität entstapelt.
- Seite 42 BD Kiestra™ Track Benutzerhandbuch VORSICHT Wenn der Plattenwagen oder ein Fach auf dem Wagen voll ist, wird ein Stacker- Fehler angezeigt, wenn er den Schiebevorgang nicht abschließen kann. In diesem Fall können die Platten brechen oder beschädigt werden. WARNUNG VORSICHT BEIM ENTFERNEN VON PLATTEN VOM PLATTENWAGEN, AUF SCHARFE KANTEN VON ZERBROCHENEN PLATTEN ACHTEN.
- Seite 43 4 - Betrieb Öffnen der Abdeckungen Vermeiden Sie das Öffnen der Abdeckungen, wenn dies nicht unbedingt erforderlich ist. Wählen Sie je nach Bedarf Anhalten, Stopp oder Reinigen. Weitere Informationen finden Sie im 4.6 Anhalten des Betriebs oder im 2.3.3.4 Ansicht „Dienste“ Wenn sich die Track in einem inaktiven Zustand befindet, heben Sie die Abdeckung an, bis sie hörbar einrastet.
- Seite 44 BD Kiestra™ Track Benutzerhandbuch Wenn Sie fertig sind, drücken Sie die Abdeckungsverriegelung nach oben (1), um die Verriegelung zu lösen, und senken Sie dann die Abdeckung vorsichtig bis in die geschlossene Position ab. WARNUNG ACHTEN SIE BEIM ÖFFNEN ODER SCHLIESSEN DER ABDECKUNG AUF QUETSCHGEFAHR.
- Seite 45 Platten, was die Zustellung der Platten an ihre Zielgeräte verzögert. Modul ausschalten BD empfiehlt, die Track stets eingeschaltet zu lassen, außer bei bestimmten Reinigungs- und Wartungsarbeiten. Wenn die Track ausgeschaltet wird, nimmt sie keine neuen Platten mehr an und transportiert alle aktuellen Platten auf dem Modul zum Ziel. Wenn die Track vollständig leer ist, hält sie an, und der Computer fährt herunter.
- Seite 46 BD Kiestra™ Track Benutzerhandbuch Ein Fortschrittsbalken zeigt den Status des Stoppvorgangs und die Anzahl der verbleibenden Platten an, sowie wann der Vorgang abgeschlossen ist. Wenn der Vorgang abgeschlossen ist, werden die Track und der PC heruntergefahren. Stellen Sie den Hauptschalter auf AUS, indem Sie den roten Schalter (1) im Uhrzeigersinn in die horizontale Position drehen.
- Seite 47 Alle 12 Monate muss eine präventive Wartung durch autorisierte BD Kundendienstmitarbeiter erfolgen. Wenn ein Wartungsvertrag besteht, benachrichtigt BD Ihr Labor bei Fälligkeit der präventiven Wartung. Wenn Sie keinen Wartungsvertrag abgeschlossen haben, wenden Sie sich an wenden Sie sich an BD, um einen Termin für die präventive Wartung zu vereinbaren.
- Seite 48 5.1.2 Reinigungs- und Desinfektionsmittel BD Kiestra empfiehlt die Verwendung eines einzigen Mittels, das Funktionen kombiniert, um die schnelle und effektive Reinigung und Desinfektion zu erleichtern. Ausnahmen dieser Empfehlung sind in diesem Protokoll erläutert. Behördliche Auflagen schränken die Verwendung vieler Reinigungs-/Desinfektionsmittel auf bestimmte Länder ein.
- Seite 49 Befolgen Sie die Anweisungen des Herstellers für die ordnungsgemäße Vorbereitung (falls erforderlich) und Verwendung der Reinigungs- /Desinfektionsmittel in Ihrem Labor. Labore, die sich für die Verwendung eines anderen als das von BD empfohlenem Reinigungs-/Desinfektionsmittel entscheiden, sollten die Wirksamkeit sowie Kompatibilität mit allen Komponenten des Moduls validieren.
- Seite 50 BD Kiestra™ Track Benutzerhandbuch VORSICHT Sprühen oder gießen Sie niemals Reinigungs-/Desinfektionsmittel auf oder in das Modul oder auf Teile des Moduls. Sprühen Sie immer auf ein Mikrofasertuch und wischen Sie anschließend die Modulkomponenten mit dem Reinigungs- /Desinfektionsmittel ab. Verwenden Sie für Computerbildschirme nur Reinigungsmittel, wenn mikrobielle Kontamination auf der Monitoroberfläche auftritt oder vermutet wird.
- Seite 51 5 - Reinigung und Wartung Reinigen Sie die Abdeckungen und die Außenflächen. Führen Sie die folgenden Schritte aus, um die Track erneut zu starten: Wenn der Plattenwagen entfernt wurde, platzieren Sie ihn wieder vor den Stackers, und senken Sie die Seitenabdeckung des Wagens zu den Stackers ab, damit die Platten darauf geschoben werden können.
- Seite 52 BD Kiestra™ Track Benutzerhandbuch Reinigung von Komponenten 5.4.1 Touchscreen VORSICHT Fahren Sie das Modul vollständig herunter, wenn Sie den Touchscreen reinigen, um eine ungewollte Aktivierung von Funktionen zu vermeiden. Verwenden Sie zur Reinigung ein Mikrofasertuch, das bei Bedarf mit Wasser angefeuchtet werden kann.
- Seite 53 5 - Reinigung und Wartung Bei der trockenen und feuchten Reinigung gründlich absaugen und danach das empfohlene Reinigungs-/Desinfektionsmittel verwenden. Anschließend mit einem mit Wasser befeuchteten Mikrofasertuch reinigen, um Reinigungs-/Desinfektionsmittelrückstände zu entfernen. Trocknen Sie mit fusselfreien Mikrofasertüchern nach. 5.4.5 Stackers und Destackers Verwenden Sie zur Reinigung Wasser.
- Seite 54 BD Kiestra™ Track Benutzerhandbuch Dekontamination Dekontaminieren Sie das Gerät nach Verschütten, Spritzern oder offensichtlicher Kontamination und bevor Sie es aus dem Labor transportieren. WARNUNG BETRACHTEN SIE SÄMTLICHE ORGANISMEN ALS POTENTIELL INFEKTIÖS, HANDHABEN SIE SIE ENTSPRECHEND DEN ALLGEMEINEN SCHUTZMASSNAHMEN FÜR MIKROBIOLOGISCHES MATERIAL SOWIE BESONDEREN SCHUTZMASSNAHMEN, UND TRAGEN SIE DIE EMPFOHLENE SCHUTZKLEIDUNG FÜR DIE BIOLOGISCHE SCHUTZSTUFE 2 (BSL-2).*...
- Seite 55 5 - Reinigung und Wartung VORSICHT Verwenden Sie keine scheuernden oder ätzenden Reinigungsmittel (einschließlich Bleichmittel) im Inneren des Geräts. Sprühen oder gießen Sie keine Flüssigkeiten direkt auf die Oberflächen. Von Dekontaminationsmethoden mit Verdampfern wird abgeraten, da dies zu Schäden am Gerät führen kann.
- Seite 56 BD Kiestra™ Track Benutzerhandbuch...
- Seite 57 Wenn ein Fehler auftritt, wird der Betrieb der gesamten Track unterbrochen. Befolgen Sie die Anweisungen auf der GUI, um den Fehler zu beheben. VORSICHT Wenn das Modul Warnungen oder Fehler meldet, muss der Benutzer unverzüglich reagieren. Wenn das Problem durch die empfohlenen Korrekturmaßnahmen nicht behoben werden kann, wenden Sie sich an BD.
- Seite 58 BD Kiestra™ Track Benutzerhandbuch Fehlerbehebung Wenn ein Fehler auftritt, zeigt ein Überlagerungsfenster dem Benutzer sofort die Fehlerdetails Abbildung 17 – Bildschirm mit Fehlerdetails Liste der Fehler, geordnet vom ältesten bis zum neuesten. Standardmäßig werden die Details des ersten Fehlers in der Liste angezeigt. Wählen Sie einen Fehler aus, um die Details anzuzeigen.
- Seite 59 6 - Fehlerbehebung Schritte zum Beheben des Fehlers. WARNUNG ACHTEN SIE BEIM ÖFFNEN ODER SCHLIESSEN DER ABDECKUNG AUF QUETSCHGEFAHR. WARNUNG VORSICHT BEIM UMGANG MIT PLATTEN, AUF SCHARFE KANTEN VON ZERBROCHENEN PLATTEN ACHTEN. LEGEN SIE DIE ZERBROCHEN PLATTEN NICHT ZURÜCK AUF DIE TRACK.
- Seite 60 Wenn ein Fehler nicht tatsächlich behoben, aber als behoben gekennzeichnet wird, kann er weiterhin als Fehler ausgelöst werden. Fehlercode. Wenn der Fehler nicht behoben werden kann, wenden Sie sich an BD und melden Sie den Fehlercode. Fehleranzeigen auf der GUI...
- Seite 61 Schalten Sie die Track aus und SYSTEM-6013 fehlgeschlagen: Softwareversion wieder ein. ist falsch Track-Initialisierung fehlgeschlagen: Track- SYSTEM-6014 Wenden Sie sich an BD. Konfiguration konnte nicht geladen werden Track-Initialisierung SYSTEM-6015 fehlgeschlagen: falsche Wenden Sie sich an BD. Softwareversion der CIO-Platine Starten Sie die Track neu, um die Track-Vorgänge unterbrochen;...
- Seite 62 BD Kiestra™ Track Benutzerhandbuch Fehlercode Fehlermeldung Fehlerbehebung Track-Vorgänge unterbrochen; Schalten Sie die Track aus, die Temperatur im Hauptschrank lassen Sie die Track abkühlen, SYSTEM-6024 hat die Betriebswerte und schalten Sie die Track wieder überschritten ein. Kommunikationsfehler: STOPPER x-6030 Verbindung zu einem Stopper...
- Seite 63 6 - Fehlerbehebung Fehlercode Fehlermeldung Fehlerbehebung BeA-Kommunikationsfehler: SYSTEM-6040 Platte wird empfangen BeA-Kommunikationsfehler: SYSTEM-6041 Platte wird freigegeben BeA-Kommunikationsfehler: SYSTEM-6042 Plattenziel wird angefordert Überprüfen Sie, ob die SCU aktiv BeA-Kommunikationsfehler: SYSTEM-6043 ist und die Track über eine Gerätezustand wird registriert funktionierende BeA-Kommunikationsfehler: Netzwerkverbindung verfügt.
- Seite 64 BD Kiestra™ Track Benutzerhandbuch Fehlercode Fehlermeldung Fehlerbehebung Lokalisieren und untersuchen Sie Ein Scanner erkennt weiterhin den Scanner; bestimmen Sie, ob SCANNER x-6052 eine Platte, nachdem diese etwas den freigegeben wurde Plattenerkennungssensor blockiert. Lokalisieren und untersuchen Sie Ein Stacker erkennt weiterhin die Stacker-Hebevorrichtung;...
- Seite 65 6 - Fehlerbehebung Fehlercode Fehlermeldung Fehlerbehebung Entstapelung nicht möglich: DESTACKER x- Plattenschieber nicht vollständig 6061 zurückgezogen Entstapelung nicht möglich: DESTACKER x- Lokalisieren und untersuchen Sie Platte wurde nicht auf den Seiten- 6062 den Destacker; entfernen Sie alle Track bewegt Platten aus dem Destacker und Entstapelung nicht möglich: bestimmen Sie, ob etwas den DESTACKER x-...
- Seite 66 BD Kiestra™ Track Benutzerhandbuch Fehlercode Fehlermeldung Fehlerbehebung Lokalisieren Sie den Destacker DESTACKER x- Entstapelung nicht möglich: und schließen Sie die Tür, um W6091 Destacker-Tür ist offen den Entstapelungsvorgang zu starten Plattenüberführungswarnung: Lokalisieren Sie das verbundene SYSTEM-W6092 Bestätigung zur Eingabe in das...
- Seite 67 Ansprechpartner Becton, Dickinson and Company BD Kiestra B.V. 7 Loveton Circle Marconilaan 6 Sparks, Maryland 21152 USA 9207 JC Drachten, The Netherlands Tel.: 1-800-638-8663 Tel.: +31 (0)512 540 623 E-Mail: Technical.Services@bd.com E-Mail: Lab_Automation_phone_support@bd.com bd.com 2100 Derry Road West Akasaka DS Building...
- Seite 68 BD Kiestra™ Track Benutzerhandbuch...
- Seite 69 Dem ursprünglichen Käufer wird garantiert, dass das BD Kiestra™ Track für einen Zeitraum von einem Jahr nach der Installation frei von Material- und Herstellungsmängeln ist. Die einzige Verpflichtung von BD unter dieser Garantie ist die Reparatur bzw. der Ersatz von Modulen oder deren Komponenten (mit Ausnahme von Verbrauchsmaterialien), die sich unter normalen Betriebsbedingungen innerhalb von einem Jahr nach Lieferung als mangelhaft erweisen.
- Seite 70 BD Kiestra™ Track Benutzerhandbuch...
- Seite 71 Das Modul erfordert eine Netzwerkverbindung über: einen Netzwerk-Switch im Track Main Base-Schrank eine direkte Verbindung mit der Systemsteuerungseinheit (SCU) Das Modul darf nur von BD-Vertretern installiert und bewegt werden. WARNUNG DAS MODUL MUSS ZU ALLEN ZEITEN GEERDET SEIN. UM SICHERZUSTELLEN, DASS DIE STROMVERSORGUNGEN DEN ERFORDERLICHEN ELEKTRISCHEN STROMVERHÄLTNISSEN ENTSPRECHEN, NUR DIE MIT DEM GERÄT...
- Seite 72 100–240 V, 50/60 Hz, 1N~ oder 2~ oder 2N~ oder 3~ Volt oder 3N~ Spannungsschwankungen ± 10 % der Nennspannung Konstante Kapazität, feuchtigkeits- und ölfrei, mindestens Klasse IV (DIN ISO 8573-1) VORSICHT Schließen Sie das Modul nur mit dem Netzkabel von BD an.
- Seite 73 Gemessen 1 m von der Geräteoberfläche, gemittelt über 30 Sekunden † Die Versorgungsspannung für eine BD Kiestra™-Laborkonfiguration wird durch den Main Base-Schrank eingespeist. Der Main Base-Schrank verteilt zusammen mit einem oder mehreren regulären Regular Base-Schränken die Versorgungsspannung über Leistungsschalter an die angeschlossenen Module (ReadA, InoqulA, BarcodA usw.). Die Main Base- und Regular Base-Schränke versorgen auch die Track-Module mit Niederspannungsstrom.
- Seite 74 BD Kiestra™ Track Benutzerhandbuch Umgebungsanforderungen Höhe 0–2.000 m 20–80 % relative Luftfeuchtigkeit (nicht Umgebungsfeuchtigkeit kondensierend) Umgebungstemperatur 18–27 °C Verschmutzungsgrad Das Produkt wurde geprüft und entspricht den Sicherheitsstandards IEC/EN/UL 61010, die für dieses Laborgerät gelten. Die Standards verlangen, dass Bediener und die Laborumgebung sicher sind, wenn das Produkt bei einer maximalen Umgebungstemperatur von 40 °C verwendet wird.
- Seite 75 10 - Bestellinformationen Bestellinformationen Katalognummer Artikel 446941 Rahmen 446942 Main Base Light 446943 Destacker 446944 U-turn 446945 Standard Connector 446946 Straight 446947 Stacker 446950 Plattenwagen 446096 Regular Base 446097 Main Base...
- Seite 76 BD Kiestra™ Track Benutzerhandbuch...
- Seite 77 BD Kiestra™ In-vitro-Diagnosemodul zur Automatisierung der Probenverarbeitung gemäß benutzerdefinierten Verfahren und Protokollen. BD Kiestra™ ReadA Das BD Kiestra™-In-vitro-Diagnostikmodul dient zum Inkubieren von Platten und Erstellen von Plattenbildern und ist für den Einsatz in klinischen Labors vorgesehen. BD Kiestra™ Track BD Kiestra™-Modul, das den Transport von plattierten Medien zwischen verschiedenen Modulen innerhalb der BD Kiestra™...
- Seite 78 BD Kiestra™ Track Benutzerhandbuch Gebrauchsanweisung Bezieht sich auf Produktanleitungen in druckbarer Form (z. B. PDF des Benutzerhandbuchs) oder digitaler Form (z. B. Online-Hilfe). Grafische Benutzeroberfläche. Eine Art von Software-Bildschirm, der es Benutzern ermöglicht, mit elektronischen Geräten über Symbole und visuelle Anzeigen zu interagieren.
- Seite 79 Komponente zur Erkennung des Vorhandenseins einer Platte. Stacker-Element Element zum Sammeln von Platten, die vom Benutzer entnommen werden sollen. Standard Connector-Element Element zum Transport von Platten von der Track zu angeschlossenen BD Kiestra™- Modulen. Stopper Komponente, die eine Platte daran hindert, sich zu bewegen.
- Seite 80 BD Kiestra™ Track Benutzerhandbuch Transportspur Bänder, die Platten über jedes Track-Element und an andere Elemente und Module transportieren. U-turn-Element Element zum Drehen der Plattentransportrichtung um 180 Grad und zum Scannen der Platten zur Identifizierung. Universal Serial Bus Unterbrechungsfreie Stromversorgung...
- Seite 81 Index Ansprechpartner Betrieb An- und Abmelden Anhalten des Betriebs Entnahme von Platten von einem Stacker Öffnen der Abdeckungen Platzieren von Platten in einem Destacker Starten Track ausschalten Track einschalten Darstellung von Patienteninformationen Fehlerbehebung Beheben von Fehlern Fehler- und Warnmeldungen Gewährleistung Glossar der Symbole Installationsanforderungen...
- Seite 82 BD Kiestra™ Track Benutzerhandbuch Konfiguration Spracheinstellungen Konventionen Modulspezifikationen Abmessungen Anforderungen an den Modulbetrieb Lagerungsbedingungen Umgebungsforderungen Versorgungsanforderungen Plattendurchlauf Reinigung Blaue Abdeckungen Dekontamination Desinfektion Feuchte Reinigung/Desinfektion Förderbänder Häufigkeit Interne und externe Oberflächen Methoden Reinigungs- und Desinfektionsmittel Reinigungsverfahren Scannerfenster...
- Seite 83 12 - Index Sensoren Stacker und Destacker Touchscreen Trockene Reinigung vorgangsgebundene Tack-Elemente Unterschränke Track-Elemente Anzeigen und akustische Alarme Destacker-Element Hauptunterschrank Komponenten Normaler Unterschrank Stacker-Element Standard Connector-Element Straight-Element Transportspuren U-turn-Element Track GUI (Grafische Benutzeroberfläche) Allgemeines Layout Ansicht „Dienste“ Benachrichtigungen Benutzerkonto Hilfe ReadA-Remote-Ansicht Statusansicht Trackelemente...
- Seite 84 BD Kiestra™ Track Benutzerhandbuch Verwendungszweck Wartung Präventive Wartung...
