- Seite 1 Montageanleitung SONNENSCHUTZROLLO FÜR PERGOLA TROJA Weitere Infos:...
- Seite 2 Inhalt Einführung Montage ............
- Seite 3 Einführung Diese Montage-/Bedienungsanleitung ist integrierender Be- Kunde bei seinem Händler eine neue Ausgabe anfordern, standteil des auf Seite 5 beschriebenen Sonnenschutzrollos unter Angabe der wichtigsten Produktdaten und des Anfor- und richtet sich an die Benutzer. Sie soll eine korrekte Verwen- derungsgrunds.
- Seite 4 Lieferumfang Teilebezeichnung Abdeckkappen Sonnenschutzrollo Linsenkopfschraube M4 x 18 Kurbel Sechskantmutter M4 Rollohalterungen Senkkopf-Bohrschraube Seilspanner Flachkopf-Bohrschraube Kurbelöse Bei Fragen rund um das Produkt oder bei Fehlteilen wenden Sie sich bitte an unseren Kundenservice. Kontaktdaten finden Sie in der Montageanleitung. Allgemeine Informationen Die Montage des Sonnenschutzrollos soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicher- heitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind.

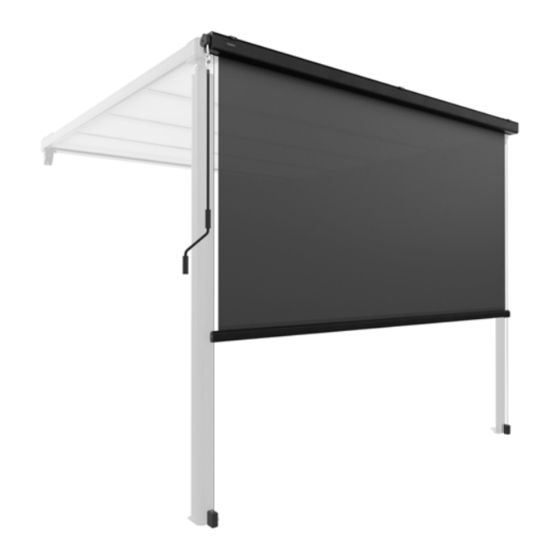

- Seite 5 Beschreibung Sonnenschutzrollo Die Sonnenschutzrollo besteht im Wesentlichen aus einer Me- tallkassette mit Kurbelantrieb und dem Sonnenschutztuch. Die verwendeten Materialien sind widerstandsfähig gegen Verschleiß, der durch die Verwendung und durch Witterungseinflüsse entsteht, wobei von normalen Nut- zungsverhältnissen und mediterranen Klimabedingun- gen ausgegangen wird. Sicherheit Hinweis Bestimmungszweck und Anwendungsort...
- Seite 6 WARNUNG ES IST UNTERSAGT, auf dem Sonnenschutzrollo Gegen- INFORMATIONEN UND VORSICHTSMASSNAHMEN: stände abzulegen und/oder sich an ihm abzustützen. Eine Die Verwendung bei Frost kann zu Schäden am Sonnen- unsachgemäße Verwendung befreit den Hersteller von jegli- schutzrollo führen! Das Produkt kann auf jeder gewünschten cher Haftung für eventuelle Personen- oder Sachschäden.
- Seite 7 Sicherheitshinweise WARNUNG Pflichten des Betreibers • Der Sonnenschutzrollo darf nur in einwandfreien und be- • Der Betreiber des Sonnenschutzrollos ist vor der Erstinbe- triebssicheren Zustand eingesetzt werden. triebnahme verpflichtet, sich vom sicheren und ordnungs- • Sicherheitshinweise in dieser Montage-/Bedienungsanlei- gemäßen Zustand des Sonnenschutzrollos zu überzeugen. •...
- Seite 8 017_2021 kleine Laubbäume beginnen zu schwanken, Schaum- Kenncode des Produkttyps: 1962A_017_2021 Verwendungszweck: Textiler Sichtschutz / Sonnenschutz- empasa GmbH kronen bilden sich auf Seen. rollo zur Anbringung im Außenbereich Werner-von-Siemens-Straße 13 Harmonisierte Norm: EN 13561 Geschwindigkeit 29 - 38 km/h = 8,1 - 10,5 m/s.
- Seite 9 Benötigtes Werkzeug für die Installation WARNUNG Wenn Sie das benötigte Werkzeug falsch oder unvorsichtig verwenden, besteht die Gefahr, dass Sie sich damit verletzen. Machen Sie alle vorhandenen Leitungen spannungsfrei. Innensechskant- Bleistift Ring-/Gabelschlüs- Akku-/ schlüsse SW 2 & SW3 sel SW 7 & SW12 Bohrschrauber Installation Sonnenschutzrollo Installationshinweise...
- Seite 10 Montage Schritt 1 Kurbelöse anbringen Stecken Sie die Kurbelöse auf den Haltebolzen an der Rollo- kassette auf. Befestigen Sie die Kurbelöse mit der Kreuzschlitzschraube und der Sechskantmutter Schritt 2 Halterungen anbringen Hängen Sie die Haltewinkel von hinten über die Rollokassette ein und fixieren die Haltwinkel mit den Innensechskant- schrauben.
- Seite 11 Schritt 3 Sonnenschutzrollo anbringen Halten Sie die Rollokassette stirnseitig an die Pergola an. Richten Sie die Rollokassette exakt mittig aus. Da die Rollokassette um ca. 11cm kürzer ist, als die Pergola breit, entsteht seitlich jeweils ein Abstand von ca. 5,5 cm zur Außen- kante.
- Seite 12 Schritt 6 Seilspanner befestigen Befestigen Sie jeweils einen Seilspanner an Frontseite des jeweiligen Pergola-Standfußes. Die Seilspanner sollten da- bei in einer Höhe von min. 60 mm (gerechnet ab Untergrund bis Schraubloch) befestigt werden. Verwenden Sie dazu die Kreuz- schlitz-Bohrschrauben Hinweis Der Abstand zwischen beiden Seilen beträgt 278 cm res- pektive 378 cm (je nach Modellgröße).
- Seite 13 Inbetriebnahme Sonnenschutzrollo Wichtige Hinweise vor Inbetriebnahme Hinweis ACHTUNG! Vor Inbetriebnahme des Sonnenschutzrollos das Kapitel „Sicherheit“ auf Seite 5 sorgfältig durchlesen. WARNUNG ACHTUNG! Überprüfen, dass sich während des Aus-/Einfah- • Es ist streng verboten, an dem Sonnenschutzrollo hoch- rens des Sonnenschutzrollos keine Personen in seiner Reich- zuklettern oder an ihm Gegenstände aufzuhängen/abzu- weite aufhalten.
- Seite 14 Wartung und Reinigung Regelmäßige und außerordentliche Wartung Hinweis • Einmal im Jahr vor der Sommersaison die Bewegungs- Durch Einhaltung der nachfolgend genannten Zeitabstän- de kann der einwandfreie Zustand des erworbenen Pro- elemente (Rollogetriebe) schmieren. • Sollten Beschädigungen festgestellt werden, so ist der duktes beibehalten werden.
- Seite 15 Denken Sie an den Umweltschutz. Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Die empasa GmbH gewährt Ihnen als Verbraucher in Deutschland und Österreich eine Garantie von zwei (2) Jahren auf Funktionali- Sollte die Sonnenschutzrollo einmal nicht mehr benutzt werden tät Ihres Sonnenschutzrollos, beginnend mit Rechnungsdatum.
