Wir bedanken uns bei Ihnen, daß Sie sich für diese Anlage entschieden haben. Ganz sicher wird sie mit ihren Leistungen Ihren Ansprüchen vollauf gerecht

werden. Lesen Sie aufmerksam die Broschüre mit den "HINWEISEN" und "GEBRAUCHSANWEISUNGEN" durch, die dem Produkt beiliegen. Sie

enthalten wichtige Hinweise zur Sicherheit, Installation, Bedienung und Wartung der Anlage. Dieses Produkt genügt den anerkannten technischen

Normen und Sicherheitsbestimmungen. Wir bestätigen, daß es mit folgenden Europäischen Richtlinien übereinstimmt: 73/23/EWG, 98/339 EWG und

nachfolgende Änderungen.

1) ALLGEMEINES

Der hydraulische Antrieb SUB ist die ideale Lösung für Unterflurinstallationen unterhalb der Torangel. Er löst alle optischen Probleme.

Der Antrieb SUB besteht aus einem einzelnen dicht schließenden Monoblock; dieser umschließt das hydraulische Antriebsaggregat und

die Hubzylinder und kann somit ohne Hydraulikanschlüssen vollständig unterirdisch installiert werden. Das Tor wird von einem Elektroschloß

oder - bei den entsprechend ausgerüsteten SUB Versionen - von einer Hydrauliksperre verschlossen gehalten. Die Versionen mit Endlagendämpfung

Öffnen und Schließen das Tor ohne störende Anschlaggeräusche. Die Schubkraft wird äußerst präzise mit zwei By-Pass-

Ventilen geregelt, über welche auch die Quetschsicherung gesteuert wird. Der Endanschlagsbetrieb wird über die Steuerung der Anlage zeitgesteuert.

Durch Entfernen eines speziellen Stopfens auf der Abdeckung gelangt man bequem zur Notentriegelung, die mit Hilfe des beiliegenden

Schlüssels betätigt wird.

2) HAUPTBESTANDTEILE DER AUTOMATISCHEN ANLAGE

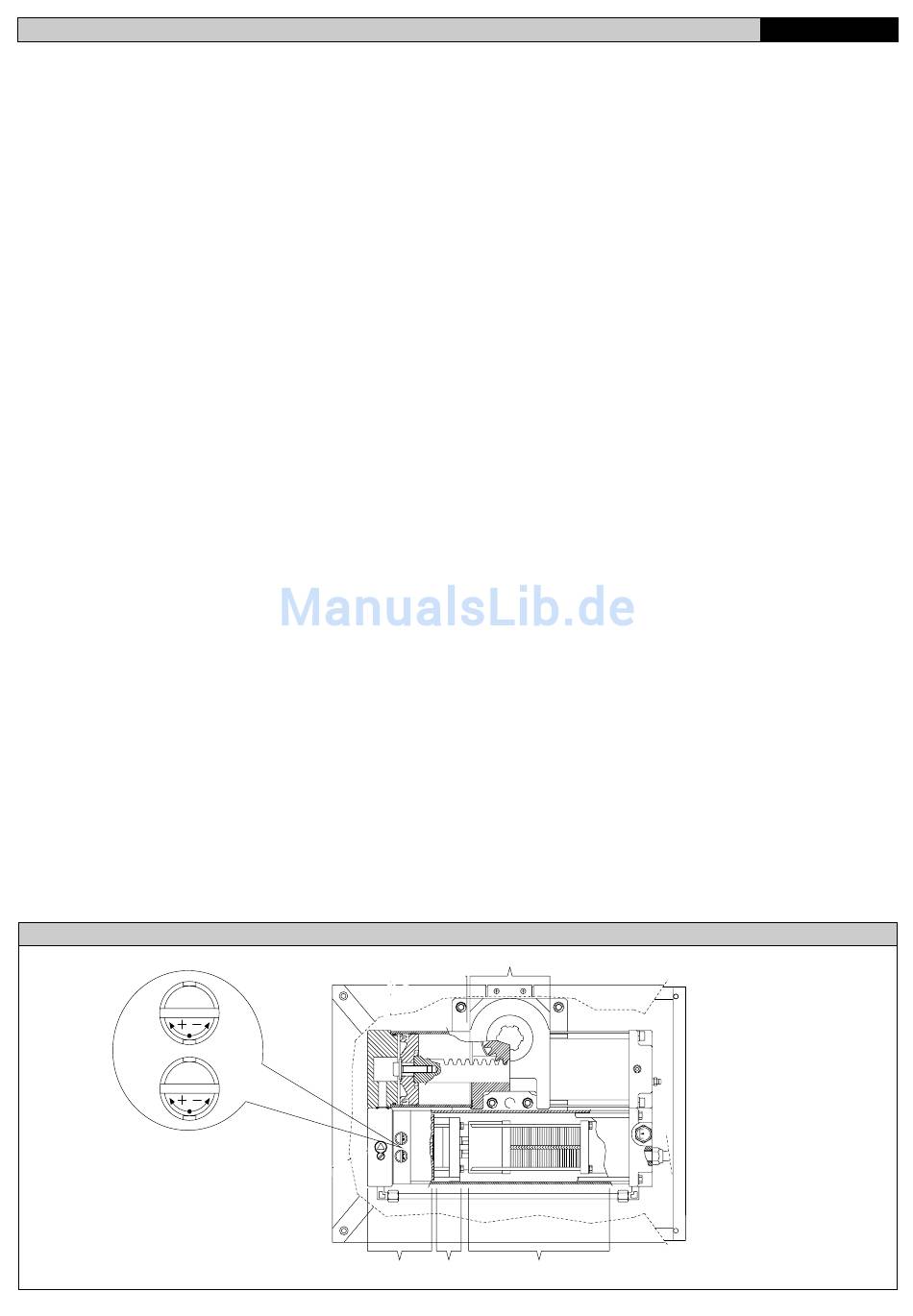

Hydraulischer Antrieb im Monoblock (Abb.1) bestehend aus:

M) Einphasenmotor mit Thermoschutz

P) Hydraulikpumpe

D) Verteiler mit Krafteinstellventilen und Notentriegelung

PC) Antriebswelle mit Ritzel und Zahnstange

Lieferumfang:

Schlüssel

ACHTUNG: Bei Bestellung angegeben, ob der Antrieb für einen links oder rechts angeschlagenen Torflügel bestimmt ist

(von innen gesehen) und ob die Notentriegelung innen (Hofseitig) oder außerhalb des Tores liegen soll. (Standard: innen auf der

Hofseite).

3) ZUBEHÖR

Massiver Fundamentkasten CPS (Verwendung empfohlen).

oder: Gehäusebausatz CID.

Schlittenarm BSC (für die Montage außerhalb der Torangel).

4) ÖFFNUNG VON HAND

Im Notfall, etwa bei Stromausfall, kann das Tor durch Öffnen der Notentriegelung von Hand bewegt werden.

5) BEDIENUNG DER ANLAGE

Da die Anlage per Fernbedienung oder durch Taster auf Distanz gesteuert werden kann, ist es unabdingbar, die einwandfreie Funktionsfähigkeit aller

Sicherheitsvorrichtungen häufiger zu überprüfen. Bei jeder Funktionsstörung schnell einschreiten und Fachleute hinzuziehen. Kinder sind in gebotenem

Abstand zum Aktionsradius der Anlage zu halten.

6) WARTUNG

ACHTUNG: Alle zwei Jahre muß bei jedem Antrieb ein kompletter Ölwechsel vorgenommen werden. Es darf ausschließlich Öl desselben Typs verwendet

werden (IDROLUX). Überprüfen ob der Wasserabfluß der Drainage frei von Schmutz und Unrat ist. Somit wird sichergestellt, daß der Simmerring nicht beschädigt wird.

7) VERSCHROTTUNG

Zur Entsorgung der Materialien sind die geltenden Bestimmungen einzuhalten. Bei der Verschrottung des Antriebs gehen von diesem keine

Gefahren oder Risiken aus. Werden die Materialien der Wiederverwertung zugeführt, sollten sie nach Sorten getrennt werden (Elektroteile - Kupfer -

Aluminium - Kunststoff - usw).

8) ZERLEGUNG

Wenn die Anlage demontiert wird, um an anderer Stelle wieder aufgebaut zu werden:

Stromversorgung unterbrechen und die gesamte elektrische Anlage abklemmen.

Getriebemotor von der Befestigungsgrundlage lösen.

Steuerung - falls separat vorhanden - und alle Anlagenkomponenten auseinanderbauen.

Wenn einige Komponenten nicht entfernt werden können oder beschädigt sind, müssen sie ersetzt werden.

9) FEHLFUNKTIONEN. URSACHEN UND ABHILFE

Bei jeder nicht behobenen Betriebsstörung den Stromkreis unterbrechen und Fachleute hinzuziehen (Installationstechniker). Während die Anlage außer
