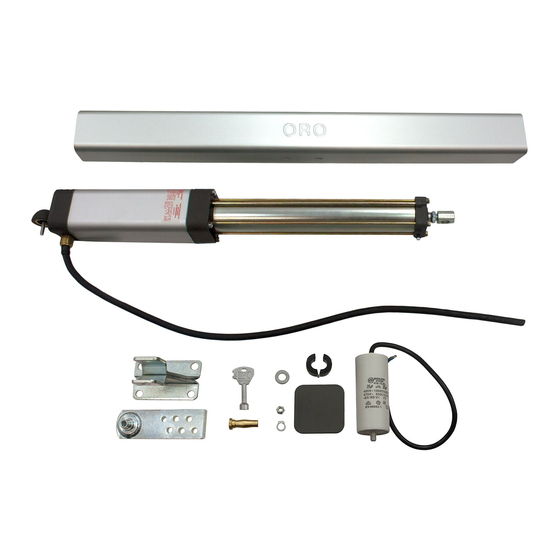

BFT ORO Montage- Und Bedienungsanleitung
Hydraulischer drehtorantrieb für den privatbereich
Vorschau ausblenden
Andere Handbücher für ORO:
- Montageanleitung (41 Seiten) ,
- Installations- und gebrauchsanleitung (32 Seiten)
Verwandte Anleitungen für BFT ORO
Inhaltszusammenfassung für BFT ORO
- Seite 1 D811247 ver.01 02-05-01 BFT - HYDRAULISCHER DREHTORANTRIEB FÜR DEN PRIVATBEREICH ORO - ORO/E MONTAGE- und BEDIENUNGSANLEITUNG Lago Vico, 36015 SCHIO (VICENZA) Tel.naz. 0445696511 Tel.int. +39 0445696533 0445696522 INTERNET www.bft.it E-MAIL sales@bft.it...
- Seite 2 • Setzen Sie der Flügelbewegung nicht willentlich Kraft entgegen. • Versuchen Sie nicht, das Tor von Hand zu öffnen, wenn: - Das Elektroschloss beim Modell ORO E nicht vorher mit dem passen- den Schlüssel entriegelt wurde. - Wenn die Verriegelungsvorrichtung beim Modell ORO nicht vorher mit dem passenden Schlüssel entsperrt wurde (Abb.1).
- Seite 3 Öffnung und Schließung des Tores benötigt. Je größer die Werte für elektronisch über Zeit geregelt. ”a” und ”b” sind, desto mehr Kraft entwickelt der Kolben (für kleine, aber Endanschläge in Auf und Zu sind unerläßlich. schwere Tore sowie für Tore mit beträchtlichem Reibungswiderstand wird ORO - Ver. 01...
- Seite 4 7) TORVERRIEGELUNG MITTELS ELEKTROSCHLOSS EBP VORSICHT! Alle Versionen sind mit einem Gelenkstück ausgestattet, das Das Elektroschloss muss nur bei den Modellen ORO E verwendet werden, es gestattet, den Schaft um etwa 5mm zu verlängern oder zu verkürzen. da diese nicht selbsthemmend sind.
-
Seite 5: Wartung
Uhrzeigersinn drehen, bis der Zapfen vollständig blockiert ist. sel fällig. Es ist unter allen Umständen Öl des gleichen Typs zu verwenden (siehe Datentabelle). 9.2) Notfallbedienung des Modells ORO/E • Sicherheitsvorrichtungen der Anlage kontrollieren. Da es sich hier um Modelle handelt, die für die Handbedienung des Tores •... - Seite 6 Fig. 1 Fig. 2 260 (Ct) 250 (Cu) Ct = Corsa totale Cu = Corsa utile Totalhub Nutzhub Fig. 3 a (mm) b (mm) α° ORO - Ver. 01 - 6...
- Seite 7 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 ORO - Ver. 01...
- Seite 8 Fig. 8A Fig. 10 Fig. 9 7° Fig. 11 Fig. 12 ORO - Ver. 01 - 8...
- Seite 9 Fig. 13 Links Rechts Fig. 14 Close Open Fig. 15 Fig. 16 3x1mm ORO - Ver. 01...
- Seite 10 Fig. 17 Fig. 18 Fig. 19 CLOSE OPEN ORO - Ver. 01 - 10...
- Seite 11 Fig. 20 Fig. 22 Fig. 21...
- Seite 12 BFT Torantriebssysteme GmbH BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 automatisch gut Internet: www.bft-torantriebe.de eMail: service@bft-torantriebe.de...
