Phobos NL BT Ver.5.6 / 11.08
Selbsthemmender elektromechanischer
24V - Spindelantrieb für Torflügel bis ~5,00 m
Montageanleitung
Phobos N BT / NL BT + Libra C MA
BFT Torantriebssysteme GmbH
Faber-Castell-Straße 29
90522 Oberasbach
Tel.: 0911 / 766 00 90
Fax: 0911 / 766 00 99
Internet: www.bft-torantriebe.de
eMail: service@bft-torantriebe.de
Inhaltsverzeichnis
Verwandte Anleitungen für BFT phobos n bt
Inhaltszusammenfassung für BFT phobos n bt
- Seite 1 Phobos NL BT Ver.5.6 / 11.08 Selbsthemmender elektromechanischer 24V - Spindelantrieb für Torflügel bis ~5,00 m Montageanleitung Phobos N BT / NL BT + Libra C MA BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de...
-
Seite 2: Konformitätserklärung
2 - LIBRA-C-MA - Ver. 05... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichniss: Konformitätserklärung S. 1 - 2 Technische Daten S. 3 Montage - Allgemeines Phobos N BT S. 4 - Installation Phobos N BT S. 4 - Allgemeines Phobos NL BT S. 5 - Installation Phobos NL BT S. 5 - Antriebe entriegeln S. -
Seite 5: Allgemeines Phobos N Bt

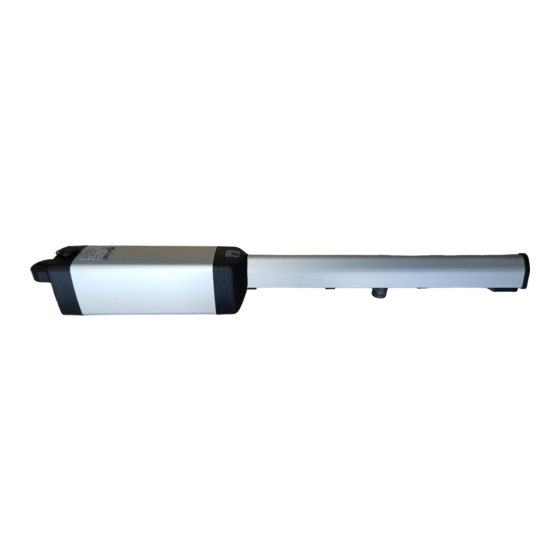

1.) Allgemeines: Bei den Antrieben Phobos N BT handelt es sich um elektromechanische Spindelantriebe welche über die Steuerung auf 24V herunter transformiert sind. Die selbsthemmenden Antriebe blockieren in Öffnung und Schließung. Einsetzbar für Tore mit offenem Torblatt bis ~ 2,00 m Flügellänge und einem maximalen Torgewicht von 250 kg. -
Seite 6: Allgemeines Phobos Nl Bt
Installation Phobos N L BT Wir danken Ihnen, daß Sie sich für dieses BFT - Produkt entschieden haben. Nachfolgend führen wir Sie Schritt für Schritt durch die Installation und Programmierung Ihres Drehtorantriebes Phobos NL BT. Eine automatisierte Toranlage ist in regelmäßigen Abständen - unsere Empfehlung ist 2x jährlich - zu überprüfen, sowie die Sicherheits- einrichtungen zu kontrollieren und die Steuerung und angeschlossene Zubehörteile wie z.B. -
Seite 7: Antriebe Entriegeln
Torflansch (F) positionieren und mit der Unterlegscheibe und den Sprengringe (S) sichern. 3.) Antriebe entriegeln: Die Antriebe Phobos N BT sind selbsthemmend. Um das Tor bei Bedarf manuell bewegen zu können, müssen diese entriegelt werden. Hierzu die Abdeckkappe des Entriegelungsschlosses öffnen und den im Lieferumfang enthaltenen Entriegelungsschlüssel einstecken. -
Seite 8: Endschalter Einstellen
Dimensionierung Phobos N BT 5.) Endschalter einstellen: Als nächsten Schritt müssen Sie die Endschalter, die das Anhalten des Torflügels in der Öffnung und Schließung steuern, einstellen. Die Endschalter werden für die Stellung "Tor offen" und "Tor geschlossen" getrennt eingestellt. "Tor zu"... -
Seite 9: Dimensionierung Phobos Nl Bt
Dimensionierung Phobos N L BT 5.) Endschalter einstellen: Als nächsten Schritt müssen Sie die Endschalter, die das Anhalten des Torflügels in der Öffnung und Schließung steuern, einstellen. Die Endschalter werden für die Stellung "Tor offen" und "Tor geschlossen" getrennt eingestellt. "Tor zu"... -
Seite 10: Elektronischer Anschluß
7.) elektrischer Anschluß: Der Antrieb, welcher als Erster öffnen und als Zweiter schließen soll, Der Antrieb, welcher als Zweiter öffnen und als Erster schließen soll, wird als wird als Motor 2 an der Steuerung Libra C MA angeklemmt (Bild 9): Motor 1 an der Steuerung Libra C MA angeklemmt: Antrieb Klemme 2 an Steuerung Klemme 3 (Mot+ Motor 2) -
Seite 11: Lichtsschranken Anschließen
21 und 22: Anschluß einer Torstatusanzeige (24V / 1A) oder Abgriff des zweiten Funkkanals (siehe Anschlußplan - Bild 10 a) 23 bis 27 : Endschalteranschlüsse nur für den Antrieb Eli 250 BT. Bei den Antrieben Phobos N BT sind die Endschalteranschlüsse 5 und 8 zu verwenden Drahtbrücken von Klemme 23 auf 24, 23 auf 25, 23 auf 26 und 23 auf 27 setzen. -
Seite 12: Elektroschloß Ecb Anschließen
Anschluß eines Elektroschlosses ECB: Bei Flügellängen über 3,00 m muß unbedingt ein Elektroschloß für die Selbsthemmung installiert werden. Nebenstehend der Anschluß eines 1s 5s 5sec 1sec Elektrischlosses ECB an der Steuerung Libra C MA. Damit die Steuerung Libra C MA das Elektroschloß ansteuern kann, Anzugsdauer des benötigt sie die Zusatzplatine "ME BT"... -
Seite 13: Wegweiser Zu Den Einzelnen Menüpunkten
12.) erweiterte Programmierung: Damit Sie Ihre Drehtoranlage Ihren individuellen Bedürfnissen anpassen können, bietet Ihnen die Steuerung LIBRA C MA einige Funktionen die an- oder ausgeschaltet werden können. Die genauen Erläuterungen der Betriebslogiken und Parameter entnehmen Sie bitte der beiliegenden "Montage- und Bedienungsanleitung". -
Seite 14: Schema Der Programmierung: Parameter
Nachfolgend das Schema des Programmiermenüs für die Veränderung von Parametern: Start des Programmiermodus Durchlauf von statistischen Daten Statistische Daten überspringen Zeit, nach welcher der auto- PARAM matische Zulauf einsetzt Einstellbereich: 3 - 120 Sekunden (10 sec) - / + Drehmoment (Kraft) für Motor 1 D. - Seite 15 Dauer der normalen Geschwindigkeit T. GESCH M1 Motor 1 (wird im Lernlauf ermittelt) Einstellbereich: 1 - 30 Sekunden (15 sec) - / + Dauer der normalen Geschwindigkeit T. GESCH M2 Motor 2 (wird im Lernlauf ermittelt) Einstellbereich: 1 - 30 Sekunden (15 sec) - / + Intensität der Verlangsamung (bitte vor Lernlauf einstellen) VERL.
-
Seite 16: Schema Der Programmierung: Logik
Nachfolgend das Schema des Programmiermenüs für die Veränderung von Betriebslogiken: Start des Programmiermodus Durchlauf von statistischen Daten Statistische Daten überspringen PARAM Die hervorgehobenen Werte zeigen Ihnen die Werkseinstellung an automatischer Zulauf LOGIC T C A on = aktiviert off = deaktiviert - / + 3- / 4-Schritt bei der Impulsfolge 3-SCHRITT... - Seite 17 Torstatusanzeige oder 2. Funkkanal SCA 2CH on = Torstatusanzeige off = 2. Funkkanal - / + Anzahl der angeschlossenen Antriebe 1 MOT ACTIV on = einflügelige Anlage (1 Motor) off = zweiflügelige Anlage (2 Motore) - / + Bodenendanschlag in Schließung DRUCSTABIL on = vorhanden (Flügel drückt 0,5 s an) off = kein Bodenendanschlag...
- Seite 18 3 Sekunden Voralarm der Blinkleuchte VORALARM on = Voralarm aktiviert off = Voralarm deaktiviert - / + Zeitrechnung der Verlangsamungsphase on = autom. Berechnung u. Bei- T GESCH AUTO behaltung der Verlangsamung off = Verlangsamung nach den in den Parametern eingestellte Werten Nach der Veränderung der Logiken mit den Tasten oder diese mit der...
-
Seite 19: Schema Der Programmierung: Funk
Nachfolgend das Schema für Veränderungen im Funkmenü (z.B. Handsender einlernen): Start des Programmiermodus Durchlauf von statistischen Daten Statistische Daten überspringen PARAM Darstellung der benötigten Tasten beim Einlernen von Handsendern: z. B. LOGIC VERST. TASTE GEVUE TASTE Handsender einlernen FUNC ZUFUEG. START Den Displayanzeigen folgen - / + Mit dem 2. -
Seite 20: Schema Der Programmierung
Achtung: auch die Daten des Lernlaufes werden auf die Werks- einstellung zurückgesetzt. Lernlauf zur Findung der optimalen Motorkraft in der normalen AUTOSET und verlangsamten Geschwindigkeit Nun bleibt uns noch Ihnen viel Freude mit Ihrem BFT - Torantrieb zu wünschen Ihr BFT - Team Deutschland Seite 19... -
