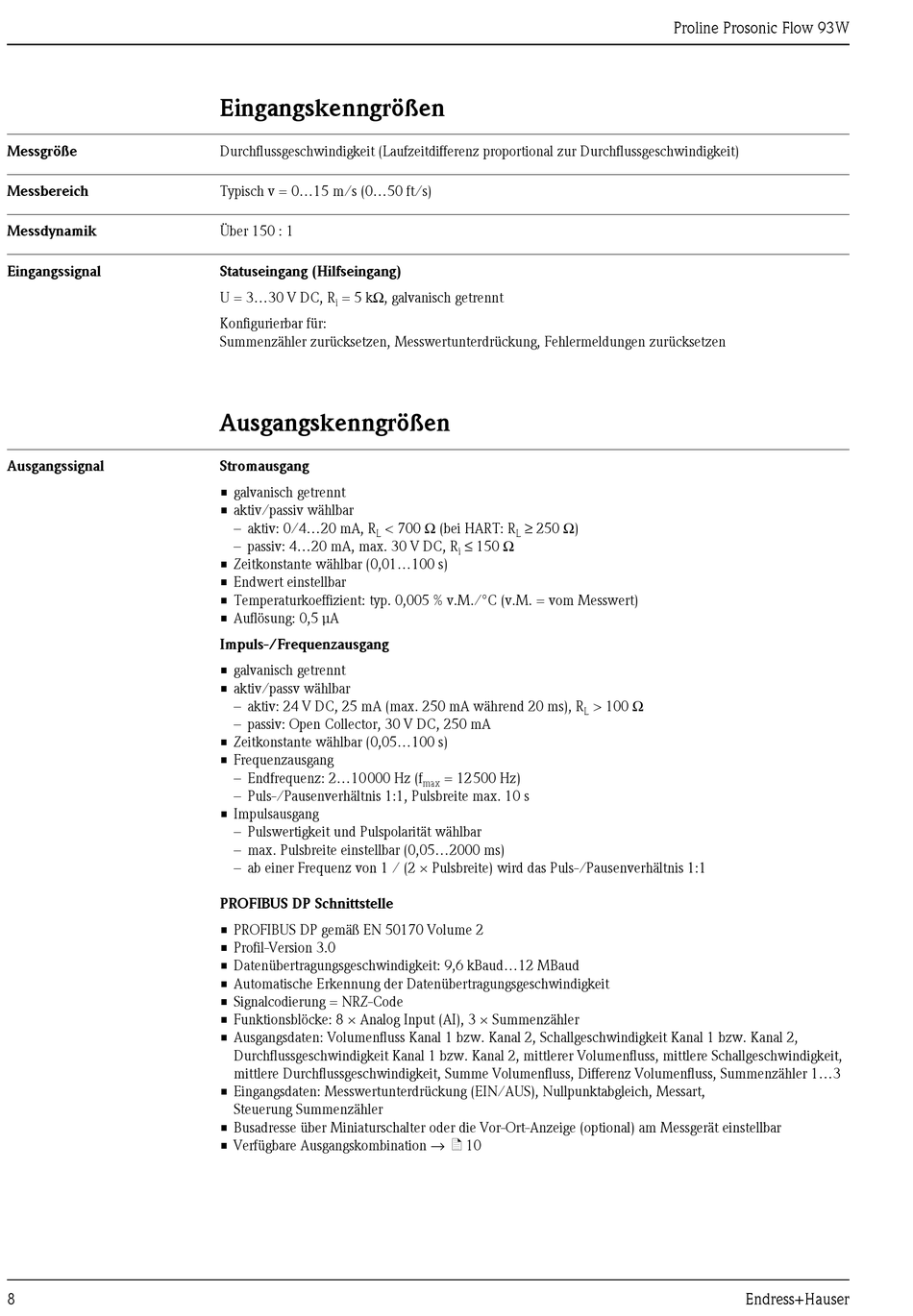

Messgröße

Messbereich

Messdynamik

Eingangssignal

Ausgangssignal

8
Eingangskenngrößen
Durchflussgeschwindigkeit (Laufzeitdifferenz proportional zur Durchflussgeschwindigkeit)
Typisch v = 0...15 m/s (0...50 ft/s)
Über 150 : 1
Statuseingang (Hilfseingang)
U = 3...30 V DC, R = 5 kΩ, galvanisch getrennt
i
Konfigurierbar für:
Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen
Ausgangskenngrößen
Stromausgang
• galvanisch getrennt
• aktiv/passiv wählbar
< 700 Ω (bei HART: R
– aktiv: 0/4...20 mA, R
L
– passiv: 4...20 mA, max. 30 V DC, R
• Zeitkonstante wählbar (0,01...100 s)
• Endwert einstellbar
• Temperaturkoeffizient: typ. 0,005 % v.M./°C (v.M. = vom Messwert)
• Auflösung: 0,5 μA
Impuls-/Frequenzausgang
• galvanisch getrennt
• aktiv/passv wählbar
– aktiv: 24 V DC, 25 mA (max. 250 mA während 20 ms), R
– passiv: Open Collector, 30 V DC, 250 mA
• Zeitkonstante wählbar (0,05...100 s)
• Frequenzausgang
– Endfrequenz: 2...10000 Hz (f
– Puls-/Pausenverhältnis 1:1, Pulsbreite max. 10 s
• Impulsausgang
– Pulswertigkeit und Pulspolarität wählbar
– max. Pulsbreite einstellbar (0,05...2000 ms)
– ab einer Frequenz von 1 / (2 × Pulsbreite) wird das Puls-/Pausenverhältnis 1:1
PROFIBUS DP Schnittstelle
• PROFIBUS DP gemäß EN 50170 Volume 2
• Profil-Version 3.0
• Datenübertragungsgeschwindigkeit: 9,6 kBaud...12 MBaud
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
• Signalcodierung = NRZ-Code
• Funktionsblöcke: 8 × Analog Input (AI), 3 × Summenzähler
• Ausgangsdaten: Volumenfluss Kanal 1 bzw. Kanal 2, Schallgeschwindigkeit Kanal 1 bzw. Kanal 2,
Durchflussgeschwindigkeit Kanal 1 bzw. Kanal 2, mittlerer Volumenfluss, mittlere Schallgeschwindigkeit,
mittlere Durchflussgeschwindigkeit, Summe Volumenfluss, Differenz Volumenfluss, Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Nullpunktabgleich, Messart,
Steuerung Summenzähler
• Busadresse über Miniaturschalter oder die Vor-Ort-Anzeige (optional) am Messgerät einstellbar
• Verfügbare Ausgangskombination → ä 10
≥ 250 Ω)
L
≤ 150 Ω
i
> 100 Ω
L
= 12500 Hz)
max
