Endress+Hauser Proline Prosonic Flow 93W Technische Information Seite 10

Elektrischer Anschluss
Messeinheit
10
Hilfsenergie
HART*
– 27
+ 26
– 25
+ 24
f
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+)1
PROFIBUS DP*
A (RxD/TxD-N) 27
26
B (RxD/TxD-P)
–
25
+
24
f
–
23
+
22
–
21
+
20
N (L-) 2
L1 (L+)
1

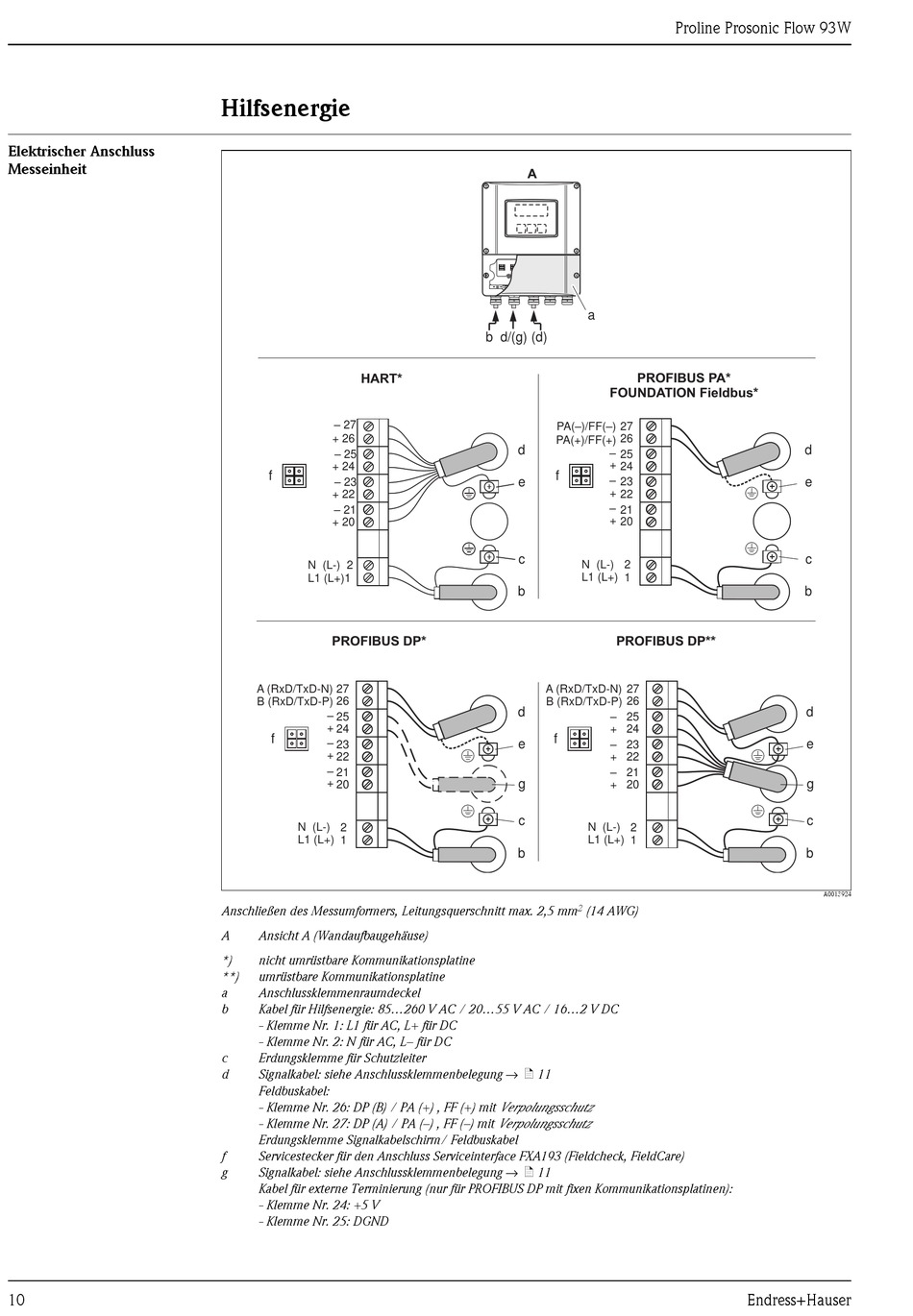

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Wandaufbaugehäuse)
*) nicht umrüstbare Kommunikationsplatine
**) umrüstbare Kommunikationsplatine
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC / 20...55 V AC / 16...2 V DC
- Klemme Nr. 1: L1 für AC, L+ für DC
- Klemme Nr. 2: N für AC, L– für DC
c Erdungsklemme für Schutzleiter
Signalkabel: siehe Anschlussklemmenbelegung → ä 11
d
Feldbuskabel:
- Klemme Nr. 26: DP (B) / PA (+) , FF (+) mit
- Klemme Nr. 27: DP (A) / PA (–) , FF (–) mit
Erdungsklemme Signalkabelschirm/ Feldbuskabel
f Servicestecker für den Anschluss Serviceinterface FXA193 (Fieldcheck, FieldCare)
Signalkabel: siehe Anschlussklemmenbelegung → ä 11
g
Kabel für externe Terminierung (nur für PROFIBUS DP mit fixen Kommunikationsplatinen):
- Klemme Nr. 24: +5 V
- Klemme Nr. 25: DGND
A
a
b d/(g) (d)
PROFIBUS PA*
FOUNDATION Fieldbus*
PA(–)/FF(–) 27
26
PA(+)/FF(+)
d
–
25
+
24
f
–
e 23
+
22
–
21
+
20
c
N (L-) 2
L1 (L+)
1
b
PROFIBUS DP**
A (RxD/TxD-N) 27
B (RxD/TxD-P) 26
d
– 25
+ 24
f
e
– 23
+ 22
– 21
g
+ 20
c
N (L-) 2
L1 (L+)
1
b
2
(14 AWG)
Verpolungsschutz
Verpolungsschutz
Proline Prosonic Flow 93W
d
e
c
b
d
e
g
c
b
A0013924
Endress+Hauser
