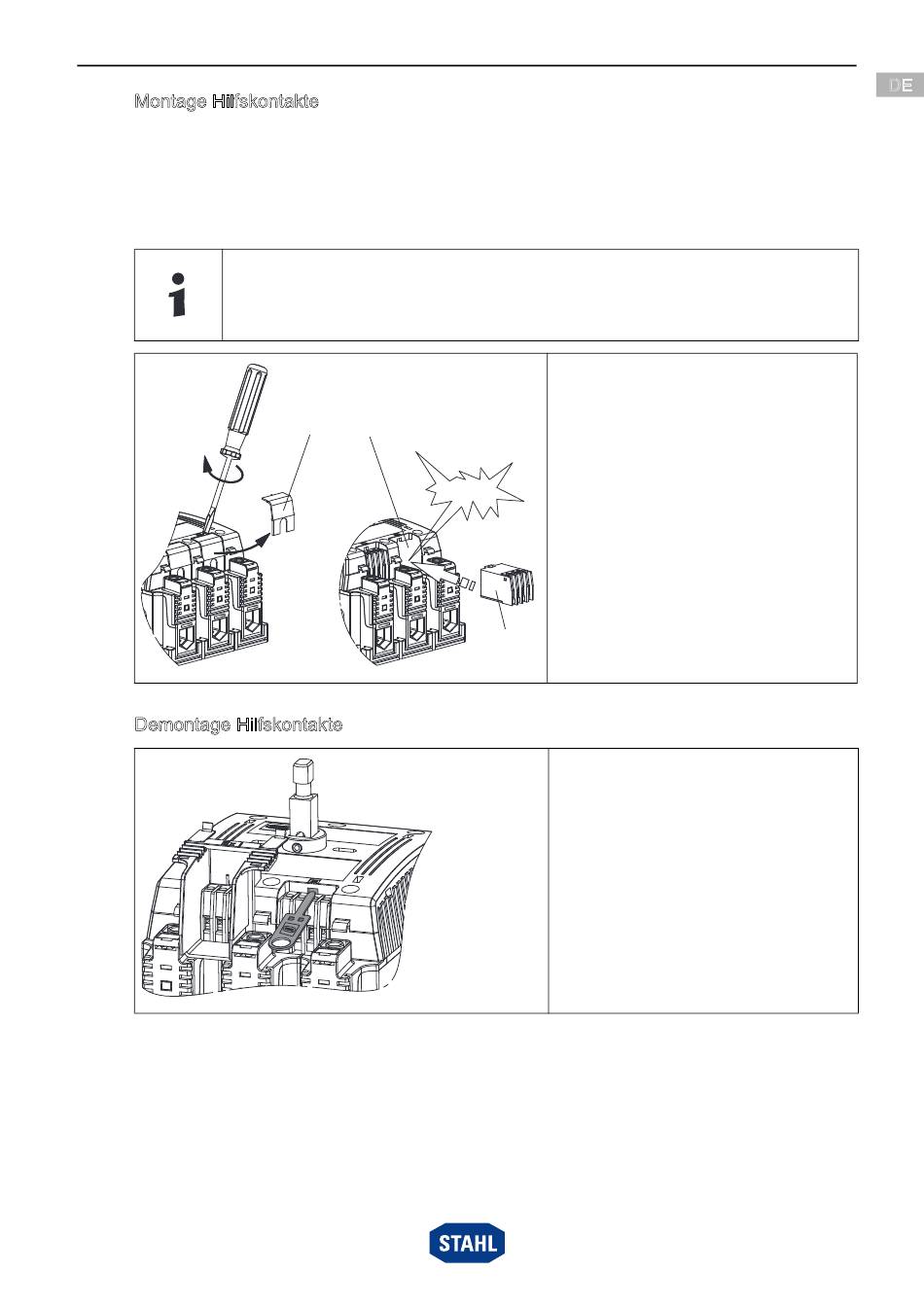

Montage Hilfskontakte
Standardversionen werden mit einem Hilfskontakt (8080/1-1: 1 Öffner + 1 Schließer)
im linken Einbauschacht ausgeliefert.
Es sind max. 2 Hilfskontakte des Typs 8080/1 einsetzbar.
Die Schaltfunktion des Hilfskontakts ist abhängig vom verwendeten Einbauschacht
(siehe Kapitel "Technische Daten").
Die Schutzart IP20 (fingersicher) bleibt auch nach Entfernung der Abdeckung
bestehen.
Demontage Hilfskontakte
201306 / 8579615300
2020-11-10·BA00·III·de·03
3
1
CLICK
Montage und Installation
• Abdeckung (1) des
Einbauschachts (3) mit
Schraubendreher oder
Messer vorsichtig entfernen.
• Hilfskontakt (2) in
Einbauschacht einsetzen
und vorsichtig einrasten.
• Beigefügtes Schaltbild mit
entsprechender Schaltfunktion
auf Typschild des Schalters
kleben.
2
12435E00
• Hilfskontakt-Schlüssel
(Art.-Nr. 201909) mit dem
Stahl-Logo nach oben (!)
zwischen Hilfskontakt und
Schalterdeckel einführen.
• Hilfskontakt zusammen mit
Hilfskontakt-Schlüssel
herausziehen.
12436E00
SolConeX Reparatursteckdose
Reihe 8579/61
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
15
