Betriebsanleitung
Wandsteckdose
8579/31
Verwendung

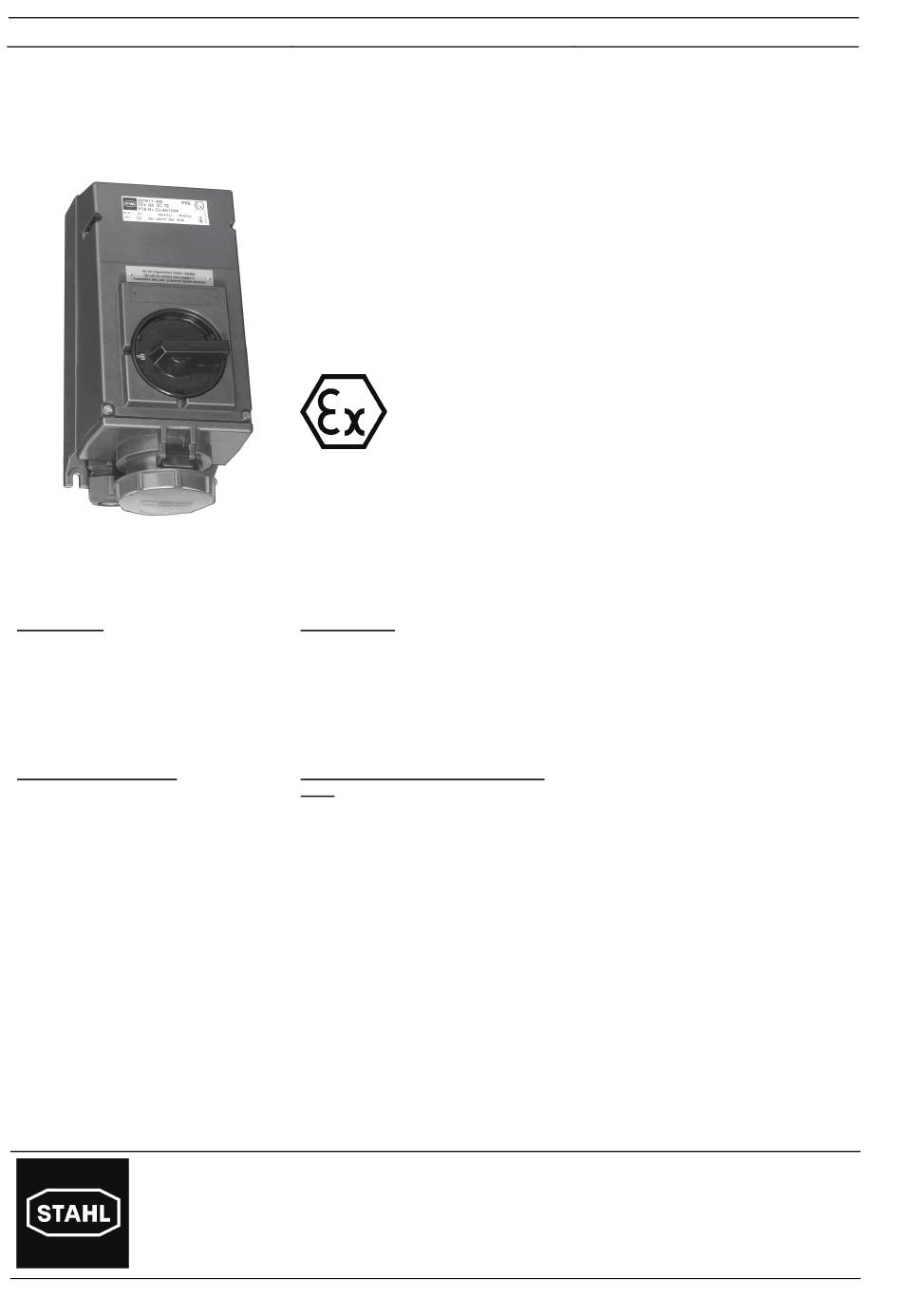

Die Wandsteckdose Typ 8579/31 ist ein
explosionsgeschütztes elektrisches Be-
triebsmittel. Sie dient zum Anschluss
ortsveränderlicher und ortsfester elektri-
scher Betriebsmittel sowie zur Verbin-
dung von Leitungen bzw. Stromkreisen in
explosionsgefährdeten Bereichen.
Zweck dieser Anleitung
Bei Arbeiten in explosionsgefährdeten
Bereichen
hängt
die
Sicherheit
Personen und Anlagen von der Ein-
haltung
aller
relevanten
vorschriften ab.
Das Montage- und Wartungspersonal,
welches in solchen Anlagen arbeitet, trägt
deshalb eine besondere Verantwortung.
Die Voraussetzung dafür ist die genaue
Kenntnis der geltenden Vorschriften und
Bestimmungen.
Diese Anleitung fasst kurz die wichtigsten
Sicherheitsmaßnahmen zusammen. Sie
ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche
Personal verpflichtet ist.
Änderungen vorbehalten.
.
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
www.stahl-ex.com
Operating Instructions
Wall-mounting socket
8579/31
Ausführung/
Version
8579/31
01679t00
Intendent Use
The wall-mounting socket 8579/31 is an
explosion-protected electrical device. It
connects portable and fixed electrical
equipment as well as cables and circuits
in hazardous areas.
Purpose of these Operating Instruc-
tions
von
Working in hazardous areas, the safety of
personnel and plant depends on comply-
Sicherheits-
ing with all relevant safety regulations.
Assembly and maintenance staff working
on installations therefore have a particular
responsibility.
knowledge of the applicable standards
and regulations.
These instructions give a brief summary
of the most important safety measures.
They
supplement
regulations which the responsible staff
must study.
Subject to alteration.
They
require
precise
the
corresponding
201300 / 8579610300 / 2011-04-01 / de-en-00
.
1
