Stahl SolConex 8570/16 Betriebsanleitung

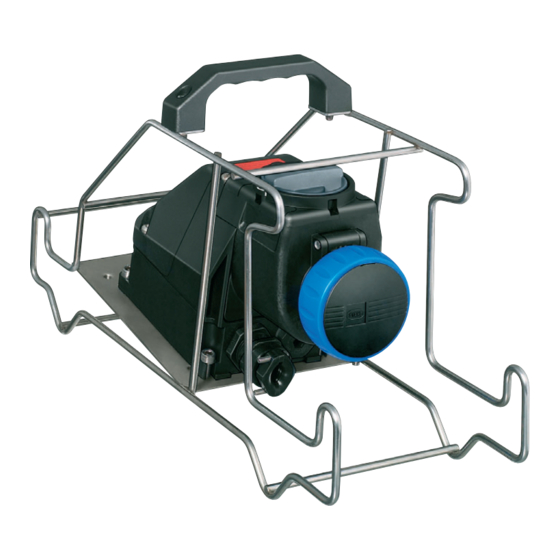

Kupplungsdose
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Kupplungsdose
Coupler Socket
8570/16
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl SolConex 8570/16

Inhaltszusammenfassung für Stahl SolConex 8570/16

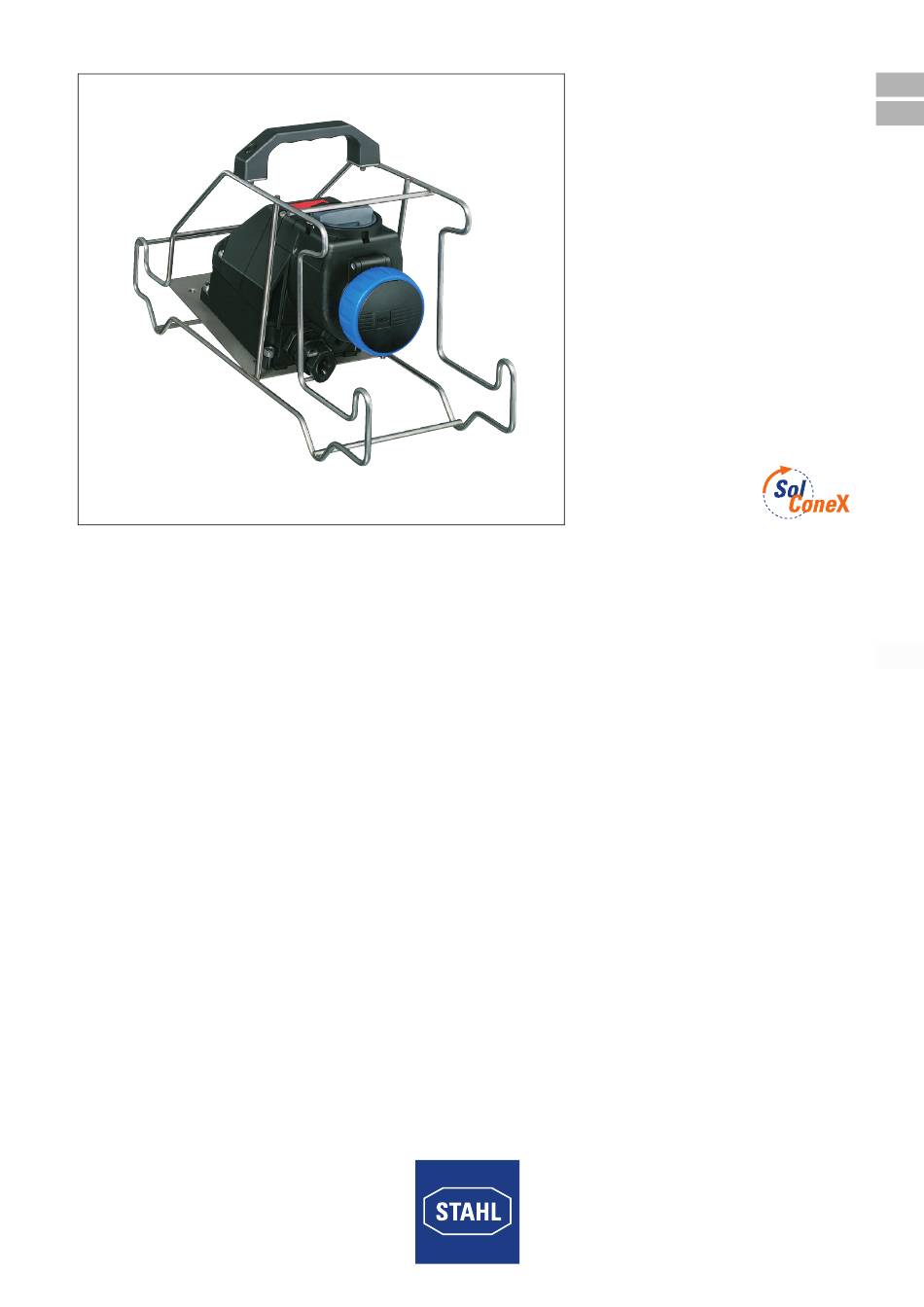

  • Seite 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Kupplungsdose Coupler Socket 8570/16...
  • Seite 3 Betriebsanleitung Additional languages www.stahl-ex.com Kupplungsdose 8570/16...

  • Seite 4: Inhaltsverzeichnis

    Installation ......................9 Inbetriebnahme ....................10 Betrieb .......................10 Wartung ......................10 Regelmäßige Wartungsarbeiten ...............10 Reinigung ......................11 Zubehör und Ersatzteile ...................11 Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com E-Mail: info@stahl.de...

  • Seite 5: Verwendete Symbole

    Allgemeine Sicherheitshinweise Verwendete Symbole Handlungsaufforderung:  Beschreibt durch den Anwender auszuführende Tätigkeiten. Reaktionszeichen:  Beschreibt Resultate bzw. Reaktionen auf Tätigkeiten. Aufzählungszeichen  Hinweiszeichen: Beschreibt Hinweise und Empfehlungen. Warnzeichen: Gefahr durch spannungsführende Teile Warnzeichen: Gefahr durch explosionsfähige Atmosphäre! Allgemeine Sicherheitshinweise Sicherheitshinweise für Montage- und Bedienpersonal Die Betriebsanleitung enthält grundlegende Sicherheitshinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind.

  • Seite 6: Warnhinweise

    Vorgesehener Einsatzbereich Bei Betrieb der Geräte: - Betriebsanleitung am Einsatzort verfügbar halten. - Sicherheitshinweise beachten. - Nationale Sicherheits- und Unfallverhütungsvorschriften beachten. - Gerät nur entsprechend der Leistungsdaten betreiben. - Wartungsarbeiten bzw. Reparaturen, die nicht in der Betriebsanleitung beschrieben sind, dürfen nicht ohne vorherige Abstimmung mit dem Hersteller durchgeführt werden.

  • Seite 7: Technische Daten

    Technische Daten Technische Daten Technische Daten Explosionsschutz Gasexplosions- schutz ATEX E II 2 G Ex db eb IIC T6 Gb IECEx Ex db eb IIC T6 Gb Staubexplosions- schutz ATEX E II 2 D Ex tb IIIC T80°C Db IECEx Ex tb IIIC T80°C Db Umgebungs- -30 °C ...
  • Seite 8 1 x M25 x 1,5 führung Klemmbereich 7 mm ... 17 mm Kabeldurchmesser Sonderausführung Anordunung der Kabel- und Leitungseinführungen an der Ober- oder Rückseite. 1 x M 25 Leitungseinführung aus Metall (siehe R. STAHL Katalog, Kapitel 12). Gewicht 8570/16-3 2,1 kg 8570/16-4 2,35 kg...
  • Seite 9 Technische Daten Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 149 249 415 03435E00 8570/16-... Kupplungsdose Anordnung der Schutzkontaktbuchse Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose Beispiel: Uhrzeit- Stellung 06190E00 250 V = 6h 02395E00 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 2 P + ¿ 3 P + ¿...

  • Seite 10: Transport, Lagerung Und Entsorgung

    Transport, Lagerung und Entsorgung Polzahl Frequenz [Hz] Spannung [V] Kennfarbe Lage der Schutzkon- taktbuchse 8570/16-3.. 50 - 60 110 - 130 gelb 2P + ¿ 50 - 60 200 - 250 blau hellgrau 50 - 60 480 - 500 schwarz >...

  • Seite 11: Installation

    Installation Installation WARNUNG Explosionsgefahr Verletzungen und Sachschäden drohen.  Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige  Leitertemperaturen nicht überschritten werden. Bei Verwendung von Aderendhülsen diese gasdicht mit geeignetem  Werkzeug aufbringen. Nur gesondert geprüfte und mit EG-Baumusterprüfbescheinigung  bescheinigte Kabeleinführungen und Verschlussstopfen verwenden. Leiterisolation muss bis an die Klemme heranreichen.

  • Seite 12: Inbetriebnahme

    Betrieb  Die Kupplungsdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL verwendet werden. Wartung WARNUNG Gefahr durch spannungsführende Teile! Schwerste Verletzungen drohen.

  • Seite 13: Reinigung

    Zubehör und Ersatzteile Im Rahmen der Wartung prüfen: Leitungen auf festen Sitz. Gehäuse auf sichtbare Schäden. Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0. Buchsen auf Verschmutzung. Dichtungen auf Beschädigungen. Bestimmungsgemäße Funktion. Die Oberfläche der Steckerstifte darf nicht beschädigt sein. Reinigung Das Gerät darf nur mit einem feuchten Tuch gereinigt werden! Bei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende Reinigungsmittel verwenden.
