Inhaltszusammenfassung für Stahl SolConeX 8579/31

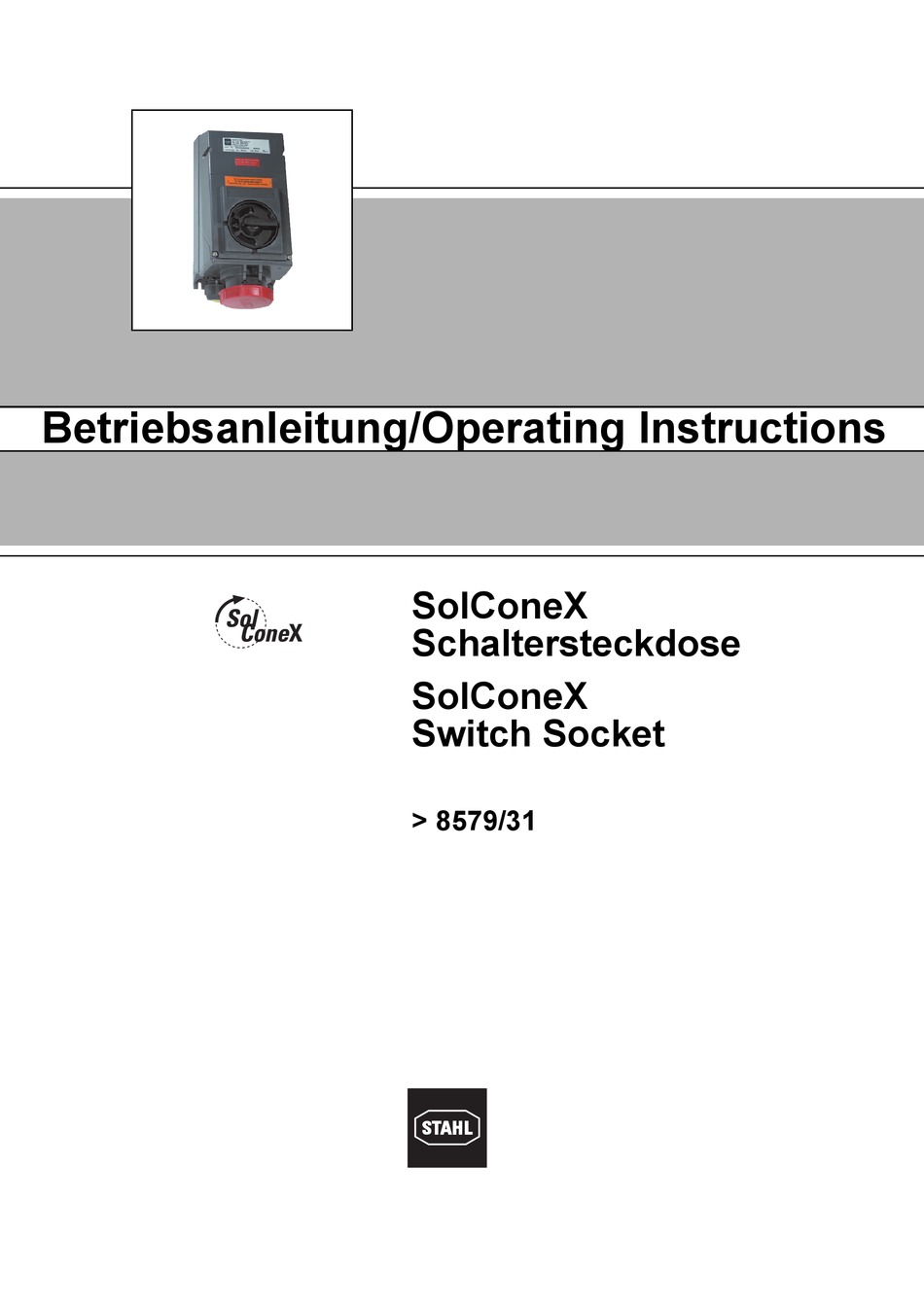

- Seite 1 Betriebsanleitung/Operating Instructions SolConeX Schaltersteckdose SolConeX Switch Socket > 8579/31...
- Seite 3 Betriebsanleitung SolConeX Schaltersteckdose > 8579/31...
-
Seite 4: Inhaltsverzeichnis
Inbetriebnahme .....................9 Hilfskontakt ......................9 Instandhaltung, Wartung und Störbeseitigung ............10 Zubehör und Ersatzteile ..................10 Entsorgung ......................10 EG-Konformitätserklärung ...................11 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com... -
Seite 5: Allgemeine Sicherheitshinweise
Zusätzliche Hinweisschilder auf dem Gerät Normenkonformität Die relevanten Normen sind in der EG-Konformitätserklärung bzw. IECEx Certificate of Conformity aufgelistet. Diese Dokumente können auf unserer Homepage www.stahl-ex.com im Download-Bereich abgerufen werden. Transport und Lagerung Transport und Lagerung sind nur in Originalverpackung gestattet. -
Seite 6: Technische Daten
Technische Daten Technische Daten Explosionsschutz Gasexplosionsschutz ATEX E II 2 G Ex d e IIC T6 (Ta = - 30 ...+ 40 °C) E II 2 G Ex d e IIC T5 (Ta = - 30 ...+ 55 °C) mit eigensicheren Hilfskontakten: E II 2 G Ex d e [ib] IIC T6 (Ta = - 30 ...+ 40 °C) E II 2 G Ex d e [ib] IIC T5 (Ta = - 30 ...+ 55 °C) IECEx... - Seite 7 Technische Daten Hilfskontakte Mögliche Hilfskontakte max. 2 Hilfskontaktblöcke Typ 8080/1 (Schleichschaltglieder) 8080/1-1: 1 Öffner + 1 Schließer Schließer EIN nacheilend Schließer AUS voreilend (> 20 ms vor Hauptkontakten) Öffner gleichschaltend 8080/1-3: 2 Öffner 8080/1-4: 2 Schließer nur im linken Einbauschacht, im rechten Einbauschacht gleichschaltend gleichschaltend in allen Einbauschächten Bemessungs- 250 V AC / DC...
-
Seite 8: Montage Und Demontage
Vor dem Öffnen des Gerätes Spannungsversorgung unterbrechen! Die Schaltersteckdose ist nur bei eingestecktem Stecker einschaltbar. Es dürfen nur Stecker vom Typ 8579/12 der Fa. R. STAHL verwendet werden. Bei gezogenem Stecker ist darauf zu achten, dass der Bajonettverschluss der Steckdose zugezogen ist. -
Seite 9: Elektrischer Anschluss
Installation Elektrischer Anschluss Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen. Die Leiterisolation muss bis an die Klemmstellen heranreichen. Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden. Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und die maximal zulässige Oberflächentemperatur nicht überschritten werden. - Seite 10 Installation Versionen mit Hilfskontakten für eigensichere Stromkreise: Hilfskontakte montieren (optional) WARNUNG Gefahr durch zu geringe Luft - und Kriechstrecken! Der Betrieb von Ex i Hilfskontakten ist nur mit angebrachter Abdeckung zulässig! Die kundenseitige Installation eines eigensicheren Hilfskontakts ist nur dann zulässig, wenn an den beiden Klemmen links und rechts des verwendeten Einbauschachts ...
-
Seite 11: Inbetriebnahme
Bauteile eine „EG-Baumusterprüfbescheinigung“ bzw. ein „IECEx Certificate of Conformity“ vorliegt. Für unbenutzte Bohrungen im Gehäuse sind R. STAHL Verschlussstopfen, z.B. der Reihe 8290, für unbenutzte Kabel- und Leitungseinführungen R. STAHL Stopfen, z.B. der Reihe 8161 zu verwenden. -
Seite 12: Instandhaltung, Wartung Und Störbeseitigung
Kontaktkorrosion zu vermeiden. Das Eindringen von Reinigungsmitteln und Wasser in den Buchsenträger ist aus Korrosionsgründen zu vermeiden. 14 Zubehör und Ersatzteile WARNUNG Es ist nur Original-Zubehör sowie Original-Ersatzteile der Fa. R. STAHL zu verwenden. Bezeichnung Abbildung Beschreibung Art.Nr. Gewicht... -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung 16 EG-Konformitätserklärung 201300 / 8579610300 SolConeX Schaltersteckdose 2011-07-07·BA00·III·de·01 8579/31... - Seite 14 201300 / 8579610300 2011-07-07·BA00·III·de·01...
- Seite 26 201300 / 8579610300 2011-07-07·BA00·III·en·01...
- Seite 28 201300 / 8579610300 2011-07-07·BA00·III·de·en·01...
