Hinweise
Die im Folgenden dargestellten Einstellungen und Zahlenwerte sind Beispiele, die nicht
●
unbedingt dem Auslieferungszustand entsprechen.
Achten Sie beim Betrieb von zwei BS5 Light darauf, dass sich die jeweiligen Ausgangs-
●
Blöcke spektral nicht überlappen. Die Ausgangssignale beider Kopfstellen können dann mit
einem Combiner 0000/3220 zusammengeführt werden; siehe Beispiel in Abb. 4!
Die Spannungsversorgung des LNB (Fernspeisung) muss mit externen Komponenten erfolgen
●
(Für die LNB-Versorgung kann z. B. der Zwischenverstärker 5Z2/NT mit Netzteil verwendet werden.)
Bitte beachten Sie den maximalen Eingangspegel der BS5 Light und überprüfen diesen ggf.
●
mit einem Messgerät!

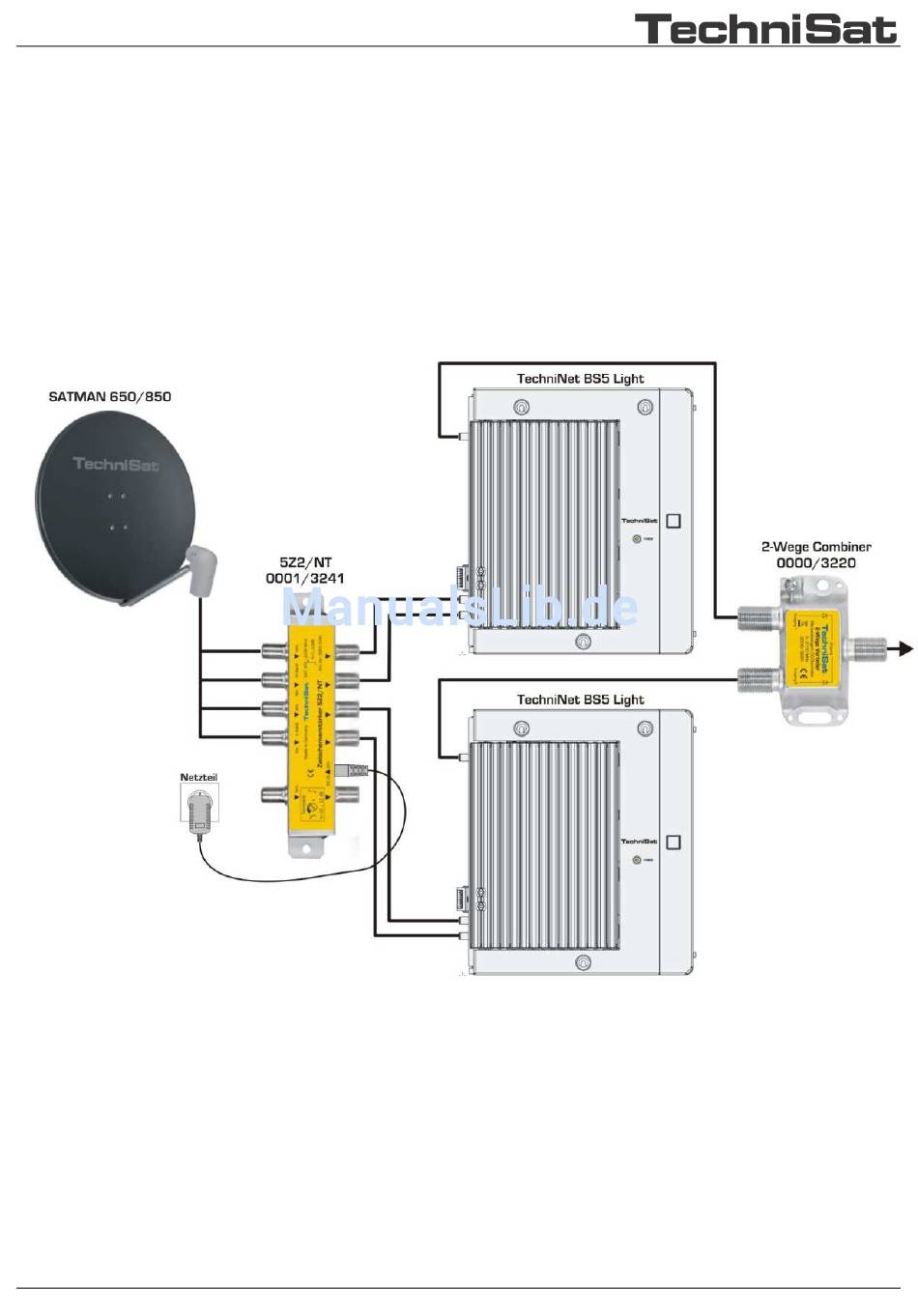

Abb. 4: Beispielhafte Montage von zwei BS5 Light
5
!
