Einrichtung
Montage
1.
Verwenden Sie das Gerät ausschließlich in Innenräumen um es vor Blitzschlag, Regen und
Sonneneinstrahlung zu schützen. Die Installation darf nur in Räumen erfolgen, die auch bei
sich ändernden klimatischen Bedingungen die Einhaltung des zulässigen
Umgebungstemperaturbereichs sicherstellen (Abseits von Hitzestrahlung und anderen
Wärmequellen).
2.
Montageort unter Beachtung der Mindestabstände wählen, um Stauwärme zu vermeiden;
siehe Abb. 1.
3.
Drei Schrauben mit d
Bohrschablone.

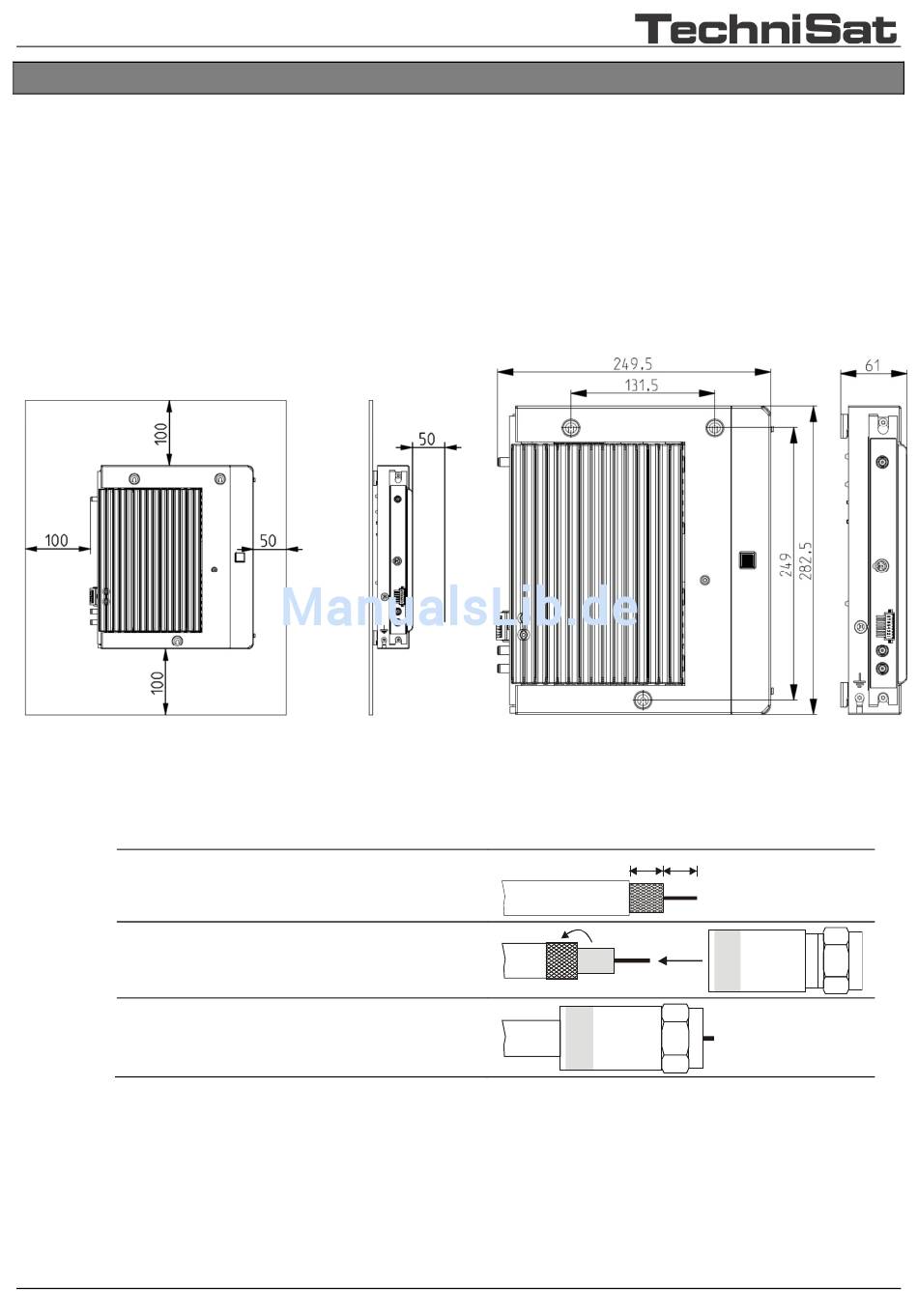

Abb. 1: Mindestabstände zu Begrenzungsflächen
4.
Potenzialausgleich vorschriftsmäßig montieren (Kabelschuh).
5.
BS5 Light einhängen und die Schrauben festziehen.
6.
Die HF-Verbindungsleitungen
Kabel abisolieren.
Geflecht auf den Kabelmantel biegen und
die Folie an das Dielektrikum glatt anlegen.
Stecker (Art.-Nr. 0001/3337) aufstecken
und mit der Kompressionszange
(Art.-Nr. 0000/3339) zusammendrücken.
7.
HF-Verbindungsleitungen gemäß Anlagenplanung anschließen.
8.
Die 3 Montagebohrungen im Deckel mit den beigepackten Verschlusskappen verschließen
1)
Bei einem Durchmesser des Kabel-Innenleiters von mehr als 1,2 mm (einschließlich Grat) können die Gerätebuchsen zerstört werden.
=
4 mm montieren und nicht ganz festziehen; siehe auch beiliegende
max
1)
mit F-Kompressionssteckern wie folgt konfektionieren
3
Abb. 2: Abmessungen und Montagepunkte
6,5mm 6,5mm
