Verlegen Der Kühlmittelleitungen - Daikin FTXS50FV1B Installationsanleitung

6.

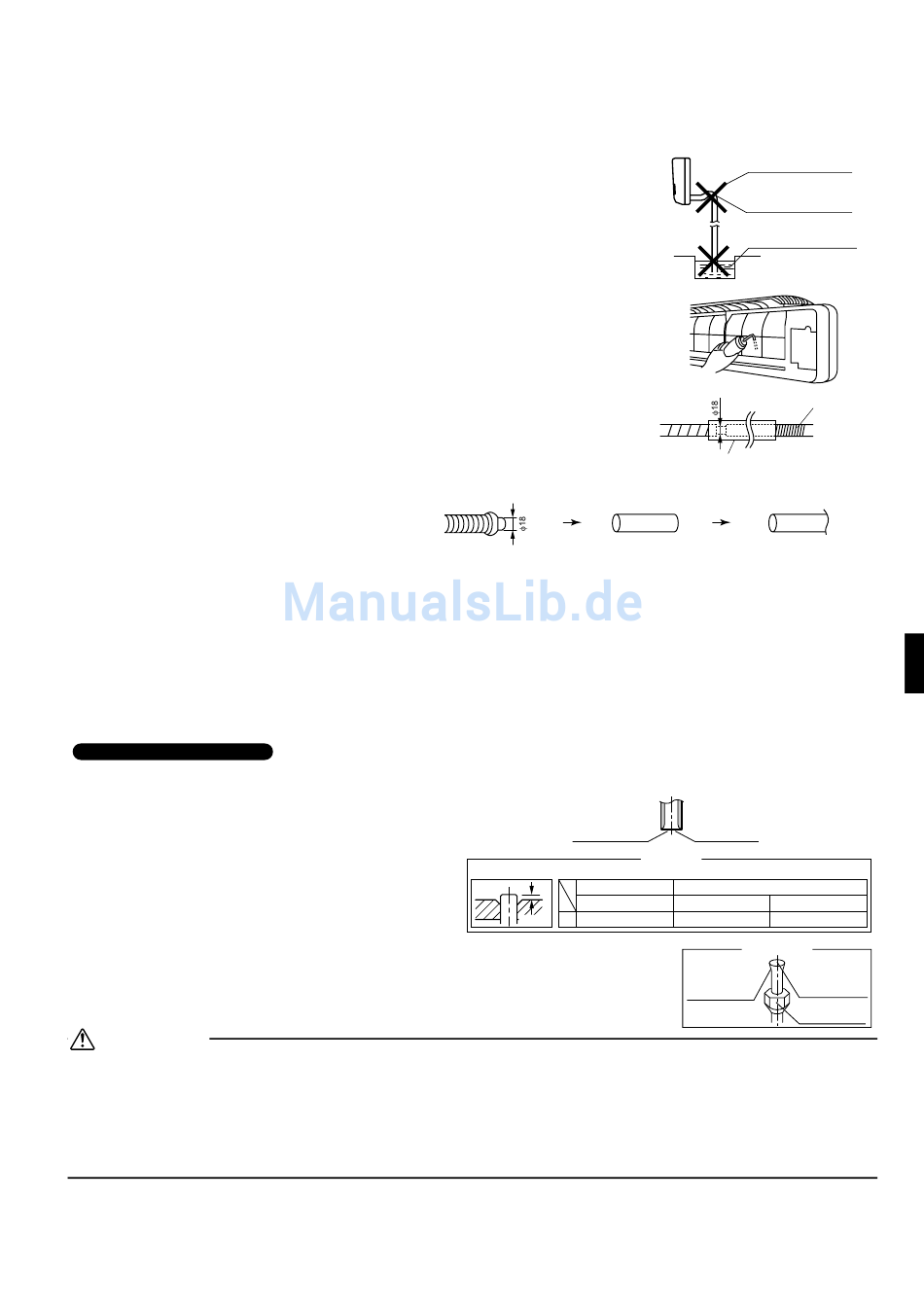

Ablaßverrohrung.
1) Schließen Sie den Kondensatschlauch wie rechts beschrieben an.
2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaßschale um zu
überprüfen, daß das Wasser glatt abfließt.
3) Wenn ein Ablaßschlauch verlängert werden muß, so besorgen Sie einen
kommerziell erhältlichen Verlängerungsschlauch.
Achten Sie darauf, den Innenabschnitt des Verlängerungsschlauches mit
Wärmeisolierung zu versehen.
4) Wenn ein starres PVC-Rohr (Nenndurchmesser
13mm) direkt an den an der Inneneinheit ange-
brachten Ablaßschlauch angebracht wird, z.B.
bei in der Wand eingebetteten Rohrleitungen, so
verwenden Sie als Verbindung eine kommerziell
erhältliche Ablaßbuchse (Nenndurchmesser
13mm).
Verlegen der Kühlmittelleitungen
ei einer Multi-Inneneinheit
handbuch beschrieben.
1.
Aufweiten des Rohrendes.
1) Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2) Entfernen Sie Grat mit der Schnittfläche nach unten,
damit keine Metallspäne in das Rohr eintreten.
3) Setzen Sie die Konusmutter auf das Rohr.
4) Weiten Sie das Rohr auf.
5) Überprüfen Sie, daß das Rohr angemessen aufge-
weitet worden ist.
WARNUNG
1) Verwenden Sie kein Mineralöl auf der Bördelverbindung.
2) Verhindern Sie, dass Mineralöl in das System eindringt, da dies die Lebensdauer der Geräte verkürzt.
3) Verwenden Sie niemals die gleichen Rohrleitungen, die für vorhergehende Installationen gebraucht wurden. Benutzen Sie nur
die mit dem Gerät mitgelieferten Teile.
4) Installieren Sie niemals einen Entfeuchter an diesem R410A – Gerät, um seine volle Lebensdauer zu garantieren.
5) Das Material des Entfeuchters könnte sich auflösen und das System beschädigen.
6) Unvollständiges Aufweiten kann Lecken von Kühlmittelgas verursachen.
■Deutsch
Mit der Inneneinheit
mitgelieferter
Ablaßschlauch
, installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Installierungs-
Ablaßschlauch
der Inneneinheit
Kommerziell erhältliche
Ablaßbuchse
(Nenndurchmesser 13mm)
(Genau rechtwinklig
schneiden.)
Aufweiten
Genau in der nachfolgend gezeigten Position einsetzen.
A
Bördelwerkzeug für R410A
Kupplungs-Typ
A 0-0,5mm
Einspannplatte
Der Ablaßschlauch sollte
nach unten geneigt sein.
Ein Knie ist nicht erlaubt.
Das Schlauchende nicht
in Wasser eintauchen.
Verlängerungsablaßschlauch
Wärmeisolierungsrohr
(an Ort und Stelle zu besorgen)
Kommerziell erhältliches
PVC-Rohr
(Nenndurchmesser 13mm)
Grat entfernen
Herkömmliches Bördelwerkzeug
Kupplungs-Typ (Starrer Typ) Flügelmutter-Typ (Englischer Typ)
1,0-1,5mm 1,5-2,0mm
Überprüfen
Das Rohrende muß in
Die innere
einem perfekten Kreis
Oberfläche der
gleichförmig
Aufweitung muß frei
aufgeweitet sein.
von Fehlern sein.
Sicherstellen, daß die
Konusmutter angebracht ist.
9
