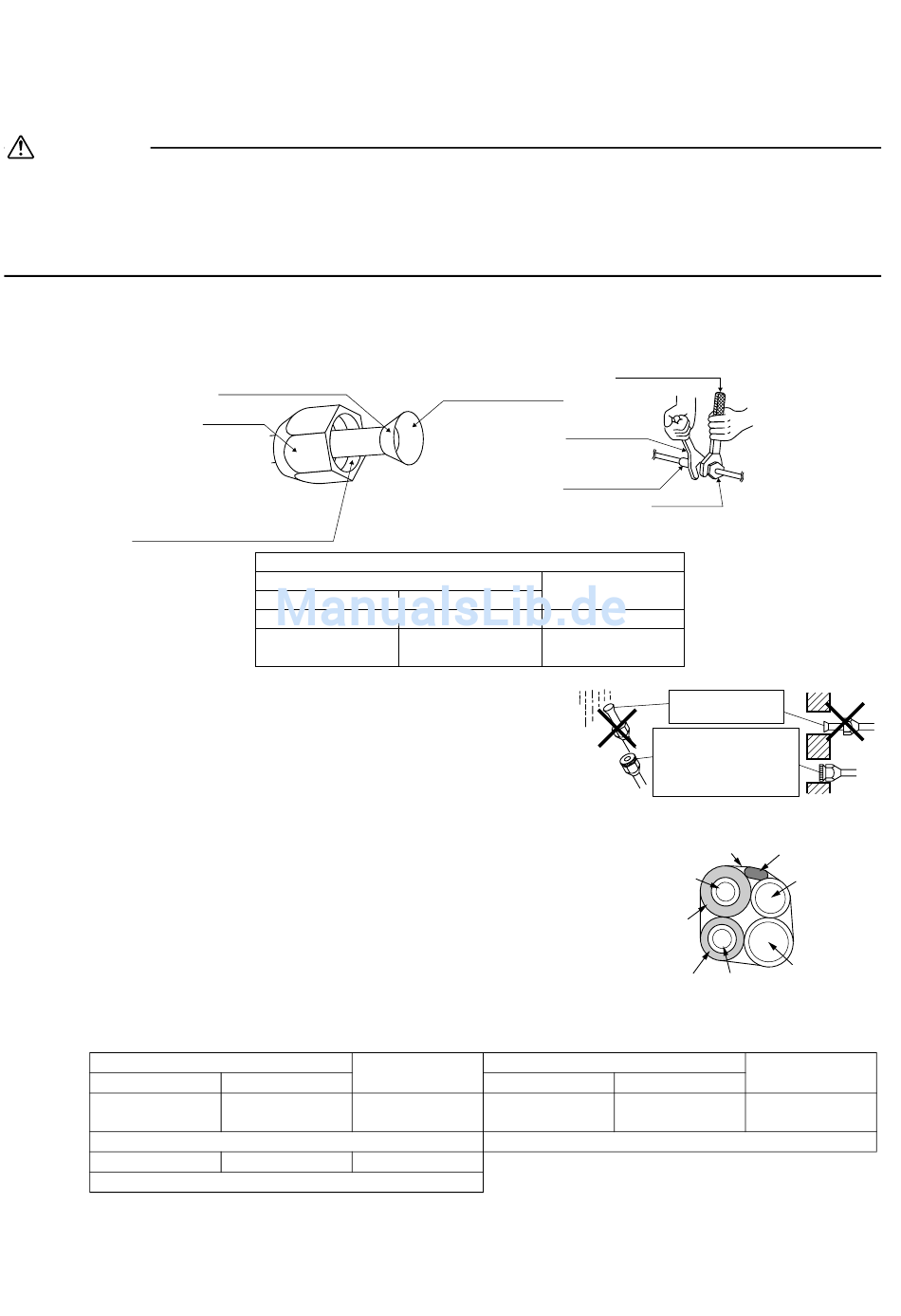

Verlegen der Kühlmittelleitungen
2.
Kühlmittelverrohrung.
ACHTUNG
1) Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Damit die Bördelmutter nicht aufgrund von Altersverschleiß reißen kann.)
2) Tragen Sie, um ein Austreten von Gas zu verhindern, auf die Innenseite der Bördelung Kältemaschinenöl auf. (Verwenden Sie
Kältemaschinenöl für R410A-Systeme.)
3) Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der
Bördelmuttern und ein Entweichen von Gas zu verhindern.
Richten Sie die Mitten der beiden Aufweitungen aus und ziehen Sie die Bördelmuttern um 3 oder 4 Umdrehungen von Hand
an. Ziehen Sie die Muttern dann mit den Drehmomentschlüsseln gut fest.
Kein Kältemaschinenöl auf die Bördelmutter
auftragen und die Mutter nicht mit einem zu
großen Drehmoment festziehen.
2-1. Vorsichtshinweise für die Rohrhandhabung
1) Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit.
2) Alle Rohrbiegungen sollten so sanft wie möglich erfolgen.
Verwenden Sie zum Biegen einen Rohrbieger.
2-2. Wahl von Kupfer- und Wärmeisolationsmaterial.
• Beachten Sie bei der Verwendung kommerzieller Kupferrohre und
Armaturen die folgenden Punkte:
1) Isolationsmaterial: Polyäthylenschaumstoff
Wärmeübertragungsrate: 0,041 bis 0,052W/mK (0,035 bis 0,045kcal/(mh•°C))
Die Oberfläche von Kühlmittelgasrohren erreicht maximal eine Temperatur
von 110°C.
Wählen Sie Wärmeisolationsmaterial, das diese Temperatur aushält.
2) Isolieren Sie de Gas- und die Flüssigkeitsrohrleitungen, und sorgen Sie
für die folgenden Isolationsabmessungen.
Klasse 25/35/42
Außendurchmesser
9,5mm
30mm oder mehr
3) Verwenden Sie separate Wärmeisolationsrohre für Gas- und Flüssigkeitskühlmittelrohre.
7
Kein Kältemaschinenöl auf
die Außenseite auftragen.
Bördelmutter
Anzugdrehmoment für Konusmuttern
Klasse 25/35/42
3/8 Zoll
32,7 bis 39,9N m
(330 bis 407kgf cm) (505 bis 615kgf cm)
Gasseite
Klasse 50
Außendurchmesser
Außendurchmesser
12,7mm
Minimaler Biegeradius
40mm oder mehr
Dicke 0,8mm (C1220T-O)
[Hier Öl auftragen]
Kältemaschinenöl auf die
Innenseite der Bördelung
auftragen.
Gasseite
Klasse 50
1/2 Zoll
49,5 bis 60,3N m
Gasrohr-Wärmeisolation
Flüssigkeitsseite
Klasse 25/35/42
Innendurchmesser
6,4mm
12-15mm
30 oder mehr
[Festziehen]
Drehmomentschlüssel
Schraubenschlüssel
Leitungsverbindung
Bördelmutter
Flüssigkeitsseite
1/4 Zoll
14,2 bis 17,2N m
(144 bis 175kgf cm)
Achten Sie darauf, eine
Kappe anzubringen.
Regen
Wenn keine Aufweitungskappe
zur Verfügung steht, so decken
Sie die Rohröffnung mit Band
ab, um Eindringen von Schmutz
und Wasser zu verhüten.
Verkleidungsband
Gasrohr
Gasrohrisolation
Flüssigkeitsrohrisolation
Klasse 50
Innendurchmesser
14-16mm
Dicke Min. 10mm
Wand
Geräte-
Verbindungskabel
Ablaßschlauch
Befeuchterschlauch
Flüssigkeitsrohr
Flüssigkeitsrohr-
Wärmeisolierung
Innendurchmesser
8-10mm
