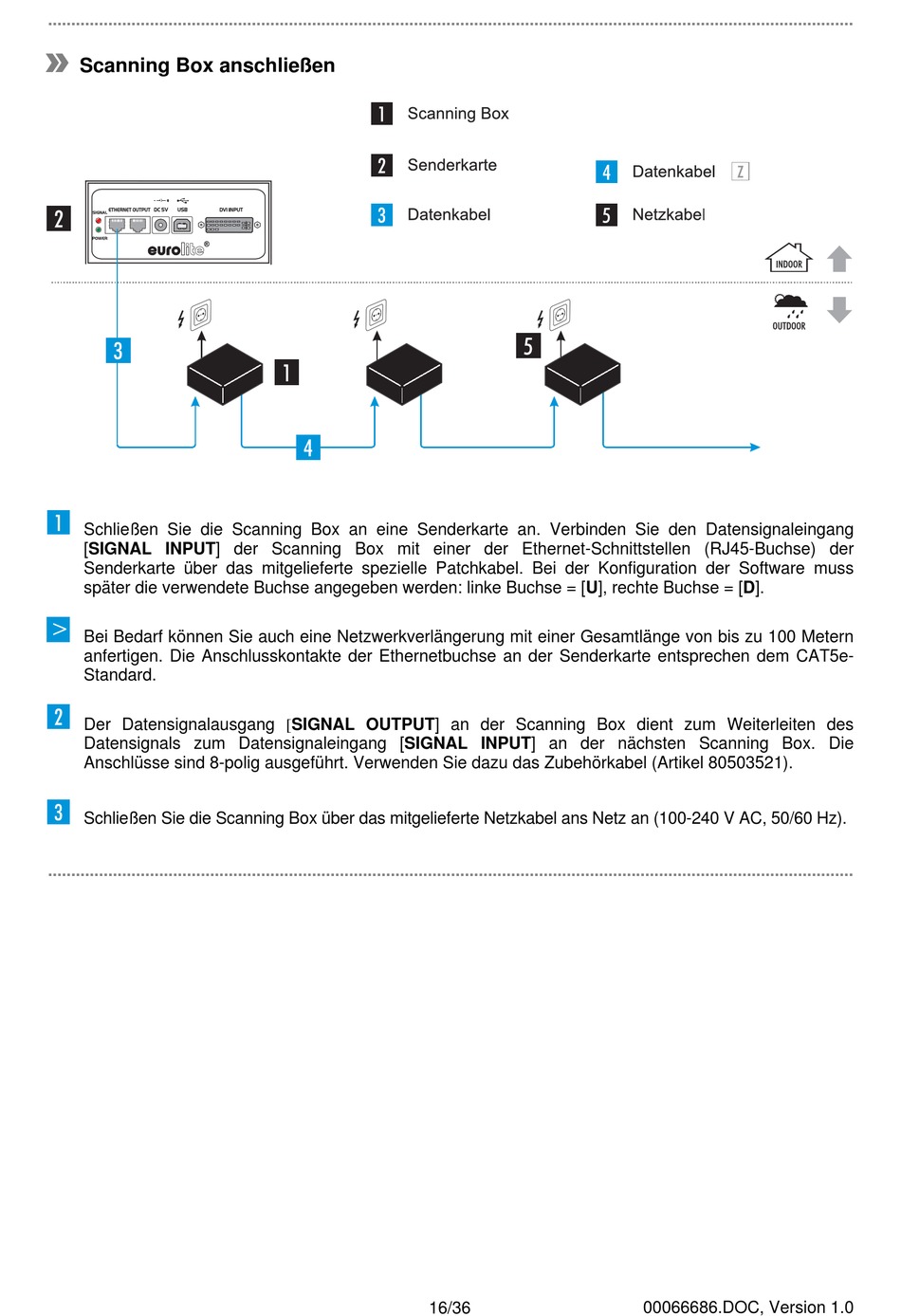

Scanning Box anschließen
Schließen Sie die Scanning Box an eine Senderkarte an. Verbinden Sie den Datensignaleingang
[SIGNAL INPUT] der Scanning Box mit einer der Ethernet-Schnittstellen (RJ45-Buchse) der
Senderkarte über das mitgelieferte spezielle Patchkabel. Bei der Konfiguration der Software muss
später die verwendete Buchse angegeben werden: linke Buchse = [U], rechte Buchse = [D].
Bei Bedarf können Sie auch eine Netzwerkverlängerung mit einer Gesamtlänge von bis zu 100 Metern
anfertigen. Die Anschlusskontakte der Ethernetbuchse an der Senderkarte entsprechen dem CAT5e-
Standard.
Der Datensignalausgang [SIGNAL OUTPUT] an der Scanning Box dient zum Weiterleiten des
Datensignals zum Datensignaleingang [SIGNAL INPUT] an der nächsten Scanning Box. Die
Anschlüsse sind 8-polig ausgeführt. Verwenden Sie dazu das Zubehörkabel (Artikel 80503521).
Schließen Sie die Scanning Box über das mitgelieferte Netzkabel ans Netz an (100-240 V AC, 50/60 Hz).
..............................................................................................................................................................................
