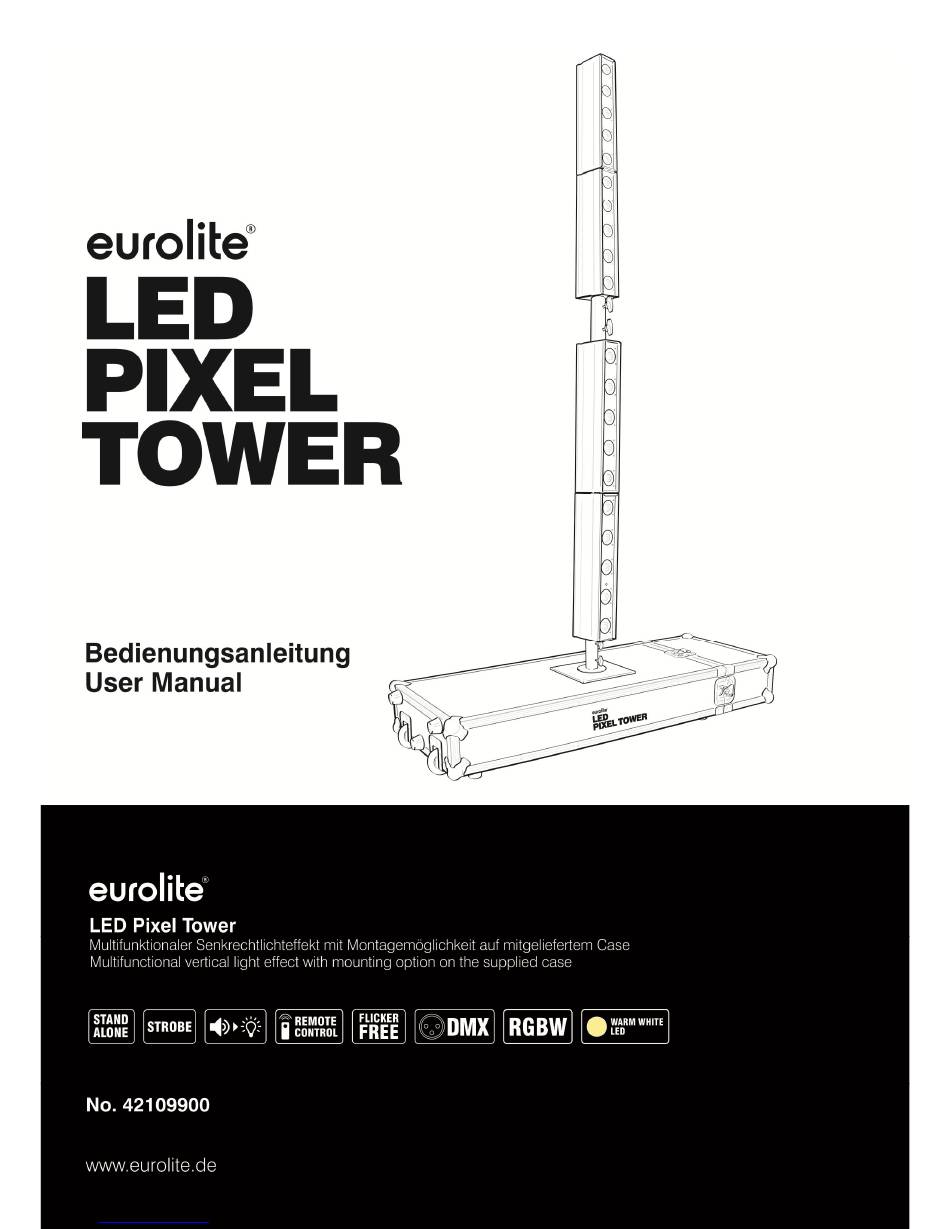

- Seite 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 2/52 00122172.DOCX, Version 1.0 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
Connection to the mains ..........................37 OPERATION ..............................38 Stand-alone mode ............................38 Control Board ............................... 38 EUROLITE IR-34 remote control ......................... 43 DMX-controlled operation ..........................44 Wireless DMX transmission with QuickDMX ....................44 DMX Protocol ............................... 45 CLEANING AND MAINTENANCE ......................... 49 PROTECTING THE ENVIRONMENT ...................... -
Seite 4: Einführung
BEDIENUNGSANLEITUNG LED Pixel Tower GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 5: Produktmerkmale
• Verbindung zwischen den beiden LED-Leisten über P-Con- und 3-polige XLR-Kabel beliebig räumlich verlängerbar • Adressierung und Einstellung über Control-Board mit LCD • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 7 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) LED-Leiste 2 (2) RGBW-LED (3) Gelenk, manuell drehbar (4) SMD-LED (5) TV-Zapfen/-aufnahme mit Feststellschrauben (6) LED-Leiste 1 (mit Control Board) (7) Infrarotsensor für die Fernbedienung (8) TV-Zapfen/-aufnahme mit Standhalterung und Feststellschrauben (9) Case 8/52 00122172.DOCX, Version 1.0 Downloaded from www.Manualslib.com manuals search engine... - Seite 9 (10) Diffusorscheibe (11) Montagebügel (12) Montageadapter für Haken/Klammer (13) Feststellschraube für Montagebügel (14) TV-Zapfen (15) TV-Zapfenaufnahme mit Feststellschrauben (16) TV-Zapfenaufnahme mit Standhalterung und Feststellschrauben (17) DMX-Eingang (18) DMX-Ausgang (19) Netzanschluss (20) Display mit vier Bedientasten (21) USB-Anschluss für QuickDMX-Empfänger (22) Fangseillöcher (23) Datendurchschleifausgang von LED-Leiste 1 zu LED-Leiste 2 (24) Netzdurchschleifausgang von LED-Leiste 1 zu LED-Leiste 2 (25) Netzdurchschleifeingang von LED-Leiste 1 zu LED-Leiste 2...
-
Seite 10: Installation
INSTALLATION Das Gerät kann sowohl vertikal als auch horizontal, stehend oder hängend installiert werden. Der Drehwinkel der LED-Leisten lässt sich manuell, an den Gelenken in der Mitte der Leisten, einstellen. WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. -
Seite 11: Stativ- Und Casemontage
Stativ- und Casemontage Wird das Case als Montagebasis verwendet, so gelten die folgenden Hinweise, des folgenden Abschnitts für Stative, immer auch für die Montage auf dem Case! Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden. Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. -
Seite 12: Montage Über Tv-Zapfen Auf Einem Stativ
Montage über TV-Zapfen auf einem Stativ Lösen zunächst Stativ Feststellschrauben der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem 90°-Winkel zu den Stellfüßen stehen. Ziehen Sie die Feststellschrauben der Stellfüße fest. Befestigen Sie den beiliegenden TV-Zapfen an der LED-Leiste und drehen Sie die Verbindung fest. -
Seite 13: Befestigen/Entfernen Der Diffusorscheiben
Befestigen/Entfernen der Diffusorscheiben Für ein homogenes und weiches Licht der LED-Leiste, verwenden bitte vier beiliegenden Diffusorscheiben. Diese lassen sich, Hilfe beiliegenden Rändelschrauben, einfach durch Einschieben über den Linsen befestigen. Um ein versehentliches Herausfallen der Scheiben zu vermeiden, schieben bitte kleine Halterung Rändelschraubenbefestigung stets nach vorne in Richtung Linsen, bevor Sie die Rändelschrauben festdrehen. -
Seite 14: Bedienung
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-34 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller und per QuickDMX, mit dem optional erhältlichen EUROLITE QuickDMX USB Funksender/Empfänger, drahtlos betrieben werden. - Seite 15 >RE1 >RE2 >RE3 >RB >RG Programme „Rot“ für die Auswahl für >Red-.. >RW Mod-RGBW: „RGBW und All“ >RA >RC >RM >RY >GR1 >GR2 >GR3 >GW >GA Programme „Grün“ für die Auswahl >Gre-.. >GC für Mod-RGBW: „RGBW und All“ >GM >GY >GR >GB >BL1...
- Seite 16 >MA1 >MA2 >MA3 >MY Programme „Magenta“ für die >MR >Mag-.. Auswahl für Mod-RGBW: „RGBW >MB und All“ >MG >MW >MA >MC >YE1 >YE2 >YE3 >YR >YB Programme „Gelb“ für die Auswahl >Yel-.. >YG für Mod-RGBW: „RGBW und All“ >YW >YA >YC >YM >FL1...
- Seite 17 >BL1 >BL3 >BL3 >BG >BW Programme „Blau“ für die Auswahl >Blu-.. >BA für Mod-RGBW: „RGBW und All“ >BC >BM >BY >BR >WH1 >WH2 >WH3 >WA >WC Programme „Weiß“ für die Auswahl >Whi-.. >WM für Mod-RGBW: „RGBW und All“ >WY >WR >WB >WG >AM1...
- Seite 18 >FL1 >FL2 Programme „Ambient“ für die >FL-... >FL3 Auswahl für Mod-RGBW: „FL und >FL4 All“ >FL5 >Red Farbmischung >Gre >Statica Rot/Grün/Blau/Weiß >Blu 0-255 mit zunehmender Intensität >Whi >RE1 >GR1 >BL1 >WH1 >RE2 >GR2 >BL2 Farbmischung >WH2 Statische Farben mit zunehmender /Farbvorein- >Static >Static1...
-
Seite 19: Fernbedienung Eurolite Ir-34
Fernbedienung EUROLITE IR-34 Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen. Die Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. -
Seite 20: Dmx-Gesteuerter Betrieb
DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Drahtlose DMX-Übertragung mit QuickDMX Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches Zubehör). -
Seite 21: Dmx-Protokoll
DMX-Protokoll 5 Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot, 0 - 100 % zunehmend 0-255 Grün, 0 - 100 % zunehmend 0-255 Blau, 0 - 100 % zunehmend 0-255 Weiß, 0 - 100 % zunehmend 0-255 SMD-LEDs, Ambient Weiß, 0 - 100 % zunehmend 12 Kanal-Modus Kanal Wert... - Seite 22 20 Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot 1 (LED 1-5), 0 - 100 % zunehmend 0-255 Grün 1 (LED 1-5), 0 - 100 % zunehmend 0-255 Blau 1 (LED 1-5), 0 - 100 % zunehmend 0-255 Weiß 1 (LED 1-5), 0 - 100 % zunehmend 0-255 SMD-LEDs, Ambient Weiß...
- Seite 23 10-255 Strobe-Effekt RGBW Keine Funktion 10-255 Strobe-Effekt SMD-LEDs, Ambient Weiß Keine Funktion 8-19 Auto 3C1 20-31 Auto 3C2 32-43 Auto 3C3 44-55 Auto 3C4 56-67 Auto 3C5 68-79 Auto 3C6 80-91 Auto 6C1 92-103 Auto 6C2 104-115 Auto 6C3 116-127 Auto CAO Makro RGBW 128-135...
- Seite 24 0-255 Grün 4, 0 - 100 % zunehmend 0-255 Blau 4, 0 - 100 % zunehmend 0-255 Weiß 4, 0 - 100 % zunehmend 0-255 Rot 5, 0 - 100 % zunehmend 0-255 Grün 5, 0 - 100 % zunehmend 0-255 Blau 5, 0 - 100 % zunehmend 0-255...
-
Seite 25: Reinigung Und Wartung
0-255 Grün 16, 0 - 100 % zunehmend 0-255 Blau 16, 0 - 100 % zunehmend 0-255 Weiß 16, 0 - 100 % zunehmend 0-255 Rot 17, 0 - 100 % zunehmend 0-255 Grün 17, 0 - 100 % zunehmend 0-255 Blau 17, 0 - 100 % zunehmend 0-255... -
Seite 26: Umweltschutz
Maße LED-Leiste (L x B x H): 1835 x 101 x 70 mm Gewicht: 27 kg Zubehör EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO PowerCon Verbindungskabel 3x1,5 0,5m Best.-Nr. 3023503J PSSO PowerCon Netzkabel 3x1,5 1,5m H07RN-F Best.-Nr. 30235030 EUROLITE STV-50-WOT EU Stahlstativ Best.-Nr. - Seite 27 Downloaded from www.Manualslib.com manuals search engine...
