BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PAR-56 Profi Spot
with Cable and Plug
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite PAR-56 Profi Spot

Inhaltszusammenfassung für EuroLite PAR-56 Profi Spot

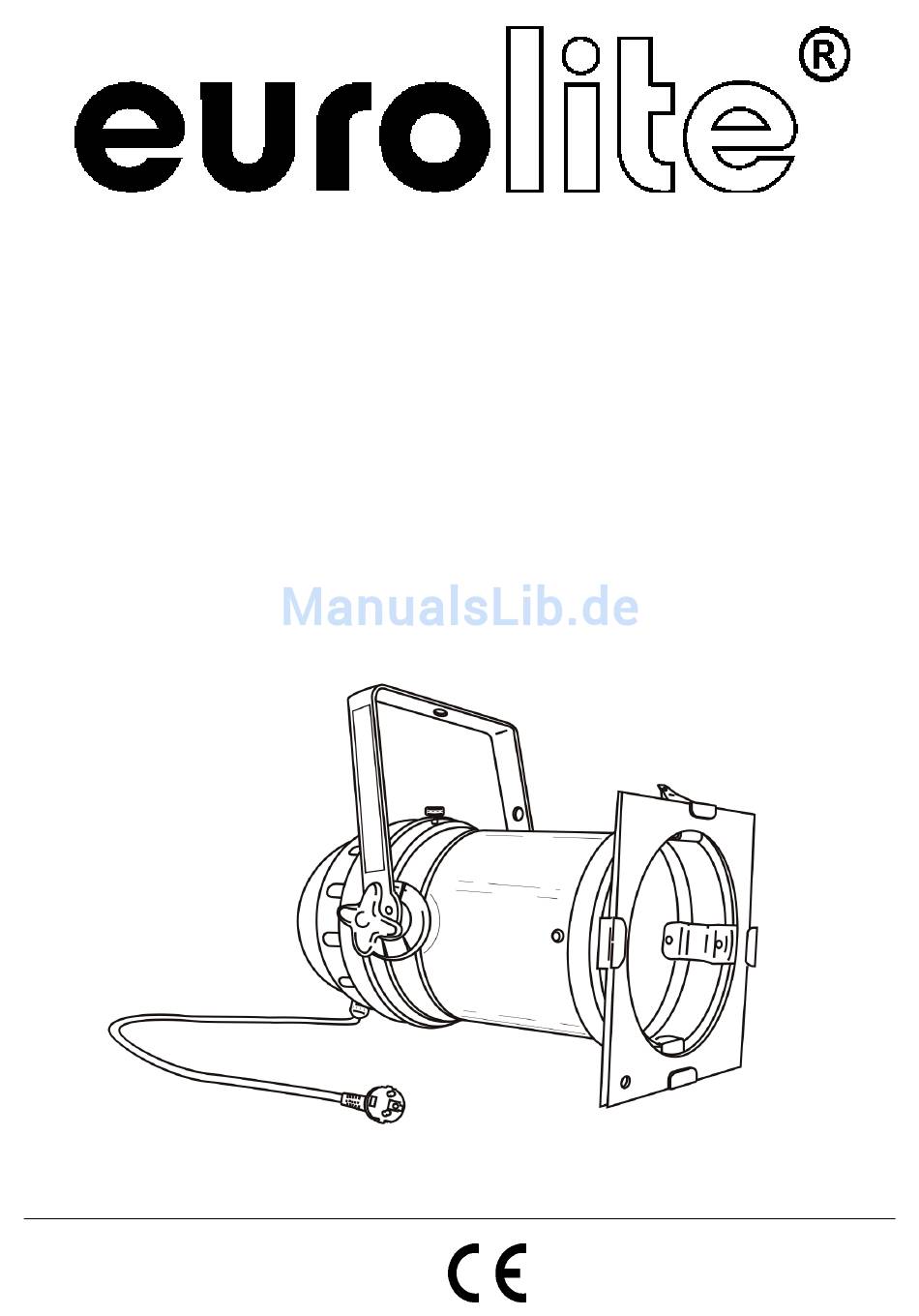

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PAR-56 Profi Spot with Cable and Plug © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEÜBERSICHT............................7 INSTALLATION ..............................7 BEDIENUNG ..............................10 REINIGUNG UND WARTUNG........................10 TECHNISCHE DATEN ............................ 11 INTRODUCTION ............................. 13 SAFETY INSTRUCTIONS ..........................13 OPERATING DETERMINATIONS........................15 OVERVIEW ..............................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/37 42000552_V_1_0.DOC...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE PAR-56 Profi Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Seite 6: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um ein Strahlergehäuse, das ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, Theatern etc.

  • Seite 7: Geräteübersicht

    Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

  • Seite 8: Überkopfmontage

    Schalten Sie das Gerät niemals ein, ohne vorher den Gehäusedeckel geschlossen zu haben! Überkopfmontage Optionales Zubehör: Best.-Nr. EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 Sicherheits-Fangseil 40cm x 3mm bis 10kg 58010120 Sicherheits-Fangseil 90cm x 3mm bis 10kg...
  • Seite 9 Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.

  • Seite 10: Anschluss Ans Netz

    Der Scheinwerfer darf nur innerhalb der zulässigen Betriebsbrennlage betrieben werden. Bitte achten Sie darauf, den Neigungswinkel nur innerhalb der folgenden Grenzen einzustellen: Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an.

  • Seite 11: Technische Daten

    2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein. 3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.
  • Seite 12 88384005 OMNILUX FRJ 240V/500W GY-9,5 88384105 OMNILUX 230V/500W GY-9,5 88384205 Optionales Zubehör: Best.-Nr. EUROLITE TH-90 Theaterhaken für 50mm Rohr 58000720 Sicherheits-Fangseil 40cm x 3mm bis 10kg 58010120 Sicherheits-Fangseil 90cm x 3mm bis 10kg 58010130 Sicherheits-Fangseil 140cm x 3mm bis 10kg 58010135 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

  • Seite 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE PAR-56 Profi Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 14: Health Hazard

    Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Seite 15: Operating Determinations

    Never leave this device running unattended. OPERATING DETERMINATIONS This device is a spot designed for professional use on stages, in discotheques, theatres etc. This fixture is only allowed to be operated with an alternating current of max. 230 V, 50-60 Hz and was designed for indoor use only.

  • Seite 16: Overview

    OVERVIEW (1) Housing cover (2) Mounting-bracket (3) Extension spring (4) Hole for safety rope (5) Tube (6) Color filter frame (7) Silicone cable (8) Mounting bracket screws (9) Hole for safety rope for color filter frame (10) Clip-to-hold clamps INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off!

  • Seite 17: Overhead Rigging

    Remove the styrofoam ring at the tube rear before operating this device! Do not operate this device with opened housing cover! Overhead rigging Optional accessories: EUROLITE TH-90 theatre-hook for 50mm pipe 58000720 Safety-rope 40cm x 3mm up to 10kg 58010120...

  • Seite 18: Danger Of Fire

    IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger.

  • Seite 19: Operation

    The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. The device must only be connected with an electric installation carried out in compliance with the IEC- standards.

  • Seite 20: Technical Specifications

    OMNILUX FRJ 240V/500W GY-9.5 88384105 OMNILUX 230V/500W GY-9.5 88384205 Optional accessories: No.: EUROLITE TH-90 theatre-hook for 50mm pipe 58000720 Safety-rope 40cm x 3mm up to 10kg 58010120 Safety-rope 90cm x 3mm up to 10kg 58010130 Safety-rope 140cm x 3mm up to 10kg 58010135 Please note: Every information is subject to change without prior notice.

  • Seite 21: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE PAR-56 Profi Spot. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le PAR-56 Profi Spot de son emballage.
  • Seite 22 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...

  • Seite 23: Emploi Selon Les Prescriptions

    Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil.

  • Seite 24: Aperçue Des Parties

    N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous enviez l’appareil dans l’etat original.

  • Seite 25: Montage Par Dessus De La Tête

    Ne jamais mettre l'appareil sous tension sans avoir refermé le couvercle. Montage par dessus de la tête Accessoires optionals: N° d’art.: EUROLITE TH-90 crochet p.tube dia. 50mm 58000720 Elingue 40cm x 3mm jusqu'à 10kg 58010120 Elingue 90cm x 3mm jusqu'à 10kg 58010130 Elingue 140cm x 3mm jusqu'à...

  • Seite 26: Danger D'incendie

    Pendant le montage, l’adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d’illumination, sous des place de travail surélevées ainsi que près d’autres aires de danger est interdite. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés par des experts.

  • Seite 27: Maniement

    Ajustez l'angle d'inclinaison grâce à la lyre de fixation et vissez bien les vis de fixation. Alimentation Branchez l’appareil avec la fiche au secteur. L'occupation des câbles de connexion est: Câble International Brun Phase Bleu Neutre Jaune/Vert Terre La terre doit être connectée! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.
  • Seite 28 respectif et à l’utilisation, seront respectées par l’installateur compétent et des défauts de sécurité seront éliminés. DANGER DE MORT! Toujours débrancher avant de proceder à l'entretien! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide.

  • Seite 29: Caractéristiques Techniques

    OMNILUX FRJ 240V/500W GY-9,5 88384105 OMNILUX 230V/500W GY-9,5 88384205 Accessoires optionals: N° d’art.: EUROLITE TH-90 crochet p.tube dia. 50mm 58000720 Elingue 40cm x 3mm jusqu'à 10kg 58010120 Elingue 90cm x 3mm jusqu'à 10kg 58010130 Elingue 140cm x 3mm jusqu'à 10kg 58010135 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans...

  • Seite 30: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE PAR-56 Profi Spot. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su PAR-56 Profi Spot.

  • Seite 31: Peligro Para La Salud

    Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
  • Seite 32 Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo.

  • Seite 33: Descripción De Las Partes

    DESCRIPCIÓN DE LAS PARTES (1) Cubierta de la caja (2) Lira de fijación (3) Cierre (4) Orificio para cable de anclaje (5) Tubo (6) Portafiltros (7) Cable de silicona (8) Tornillo de fijación (9) Orificio para cable de anclaje para portafiltros (10) Grapa de fijación INSTALACIÓN Instalar/Reemplazar la lámpara...

  • Seite 34: Montaje Por Encima De La Cabeza

    ¡No maneje este aparato con la cubierta de la caja abierta! Montaje por encima de la cabeza Accesorios opcionales: Referencia: EUROLITE TH-90 gancho p.tubo diá. 50mm 58000720 Cable de anclaje 40cm x 3mm hasta 10kg 58010120 Cable de anclaje 90cm x 3mm hasta 10kg...

  • Seite 35: Peligro De Incendio

    Procedimiento: El proyector debe ser instalado fuera de áreas dónde personas pueden entretenerse. IMPORTANTE! UNA MONTAJE POR ENCIMA DE LA CABEZA REQUIERA MUCHA EXPERIENCIA. Ésto incluye (pero no es limitadoa) calculaciones de la capacidad de carga, material de instalación usado y inspecciones regulares del material usado y del proyector.

  • Seite 36: Operación

    La ocupación de los cables de conexión es: Cable Internacional Marrón Fase Azul Neutro Amarillo/Verde Tierra La tierra debe ser conectada. Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo.

  • Seite 37: Especificaciones Técnicas

    OMNILUX FRJ 240V/500W GY-9,5 88384105 OMNILUX 230V/500W GY-9,5 88384205 Accesorios opcionales: Referencia: EUROLITE TH-90 gancho p.tubo diá. 50mm 58000720 Cable de anclaje 40cm x 3mm hasta 10kg 58010120 Cable de anclaje 90cm x 3mm hasta 10kg 58010130 Cable de anclaje 140cm x 3mm hasta 10kg 58010135 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo...
