Steuerkomponenten

Die Steuerung der LED-Displays erfolgt mit einer Senderkarte und der Lichteffekt-Sofware [LED Studio] in
Verbindung mit einem Computer. Dieser muss über ein Windows-Betriebssystem und eine Grafikkarte mit
DVI- und VGA-Monitorausgang verfügen. Als Senderkarte sind zwei Ausführungen erhältlich: eine PCI-Karte
und eine Karte im externen Gehäuse.
Die Bildverarbeitung, Konfiguration und das Einstellen von Steuerfunktionen wird mit der Software realisiert.
Die Übertragung der Datensignale vom Computer zur Scanning Box erfolgt über das spezielle mitgelieferte
Patchkabel, das auch im Freien verwendet werden kann. Die Scanning Box bietet für den Anschluss an die
Displays acht Datensignalausgänge, an die jeweils acht Displays in Reihe geschaltet werden können. Dies
entspricht einer Konfiguration von 128 x 128 Pixeln. Zum Aufbau einer großen Videowand mit mehreren
Displays, lassen sich die Scanning Boxen über spezielle Zubehörkabel ebenfalls in Reihe schalten.
..............................................................................................................................................................................

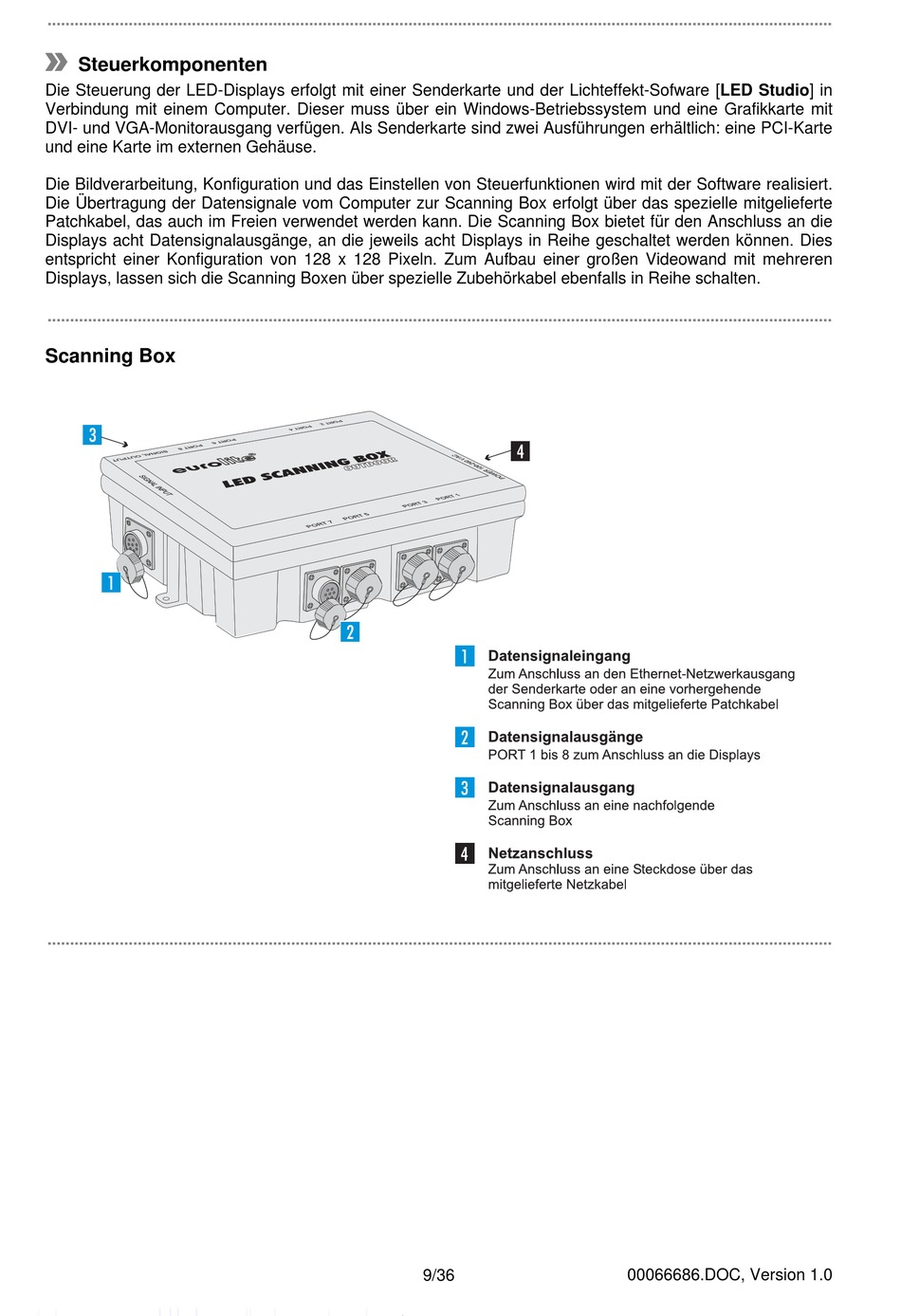

Scanning Box

..............................................................................................................................................................................
