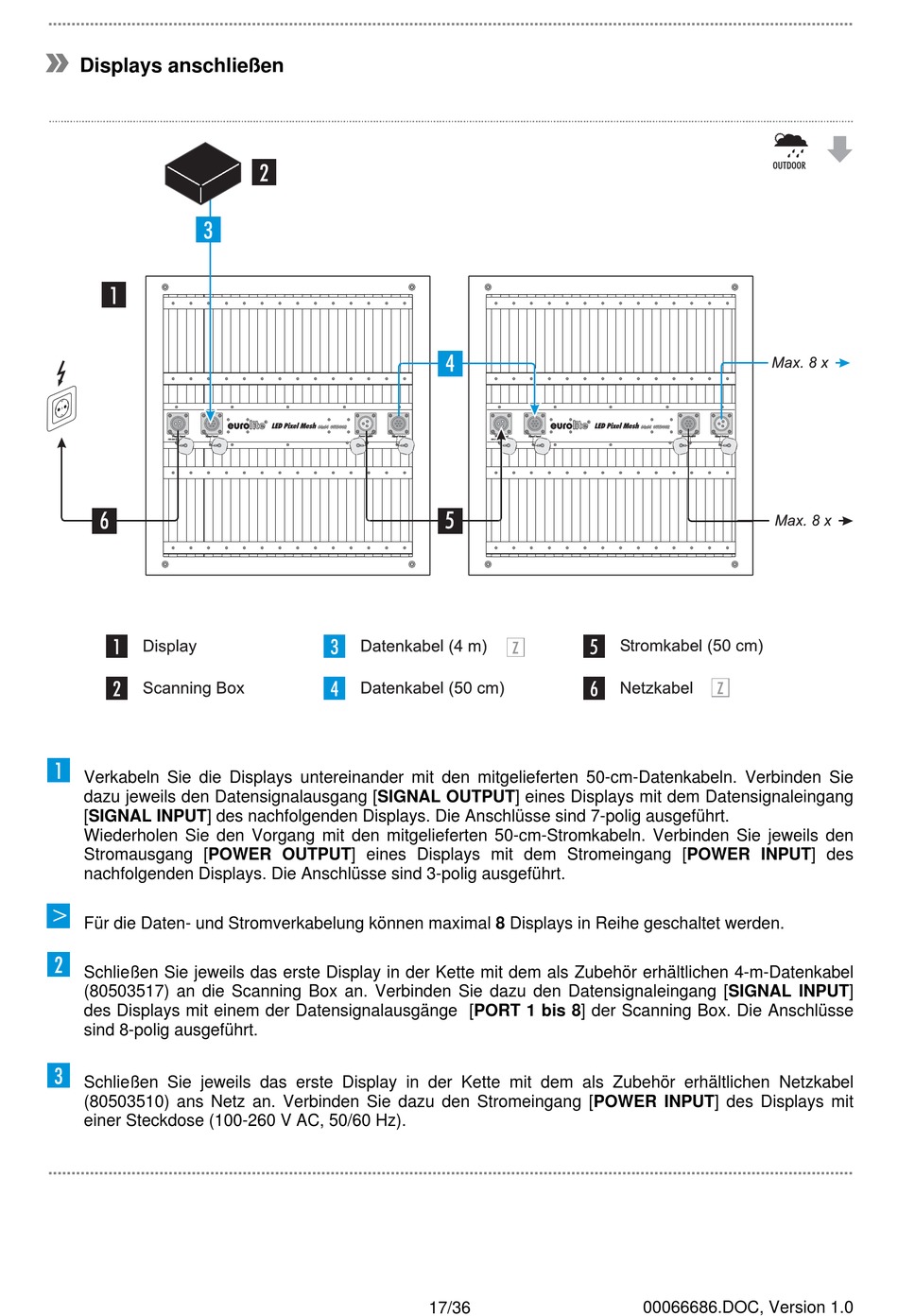

Displays anschließen
Verkabeln Sie die Displays untereinander mit den mitgelieferten 50-cm-Datenkabeln. Verbinden Sie
dazu jeweils den Datensignalausgang [SIGNAL OUTPUT] eines Displays mit dem Datensignaleingang
[SIGNAL INPUT] des nachfolgenden Displays. Die Anschlüsse sind 7-polig ausgeführt.
Wiederholen Sie den Vorgang mit den mitgelieferten 50-cm-Stromkabeln. Verbinden Sie jeweils den
Stromausgang [POWER OUTPUT] eines Displays mit dem Stromeingang [POWER INPUT] des
nachfolgenden Displays. Die Anschlüsse sind 3-polig ausgeführt.
Für die Daten- und Stromverkabelung können maximal 8 Displays in Reihe geschaltet werden.
Schließen Sie jeweils das erste Display in der Kette mit dem als Zubehör erhältlichen 4-m-Datenkabel
(80503517) an die Scanning Box an. Verbinden Sie dazu den Datensignaleingang [SIGNAL INPUT]
des Displays mit einem der Datensignalausgänge [PORT 1 bis 8] der Scanning Box. Die Anschlüsse
sind 8-polig ausgeführt.
Schließen Sie jeweils das erste Display in der Kette mit dem als Zubehör erhältlichen Netzkabel
(80503510) ans Netz an. Verbinden Sie dazu den Stromeingang [POWER INPUT] des Displays mit
einer Steckdose (100-260 V AC, 50/60 Hz).
..............................................................................................................................................................................
