a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert

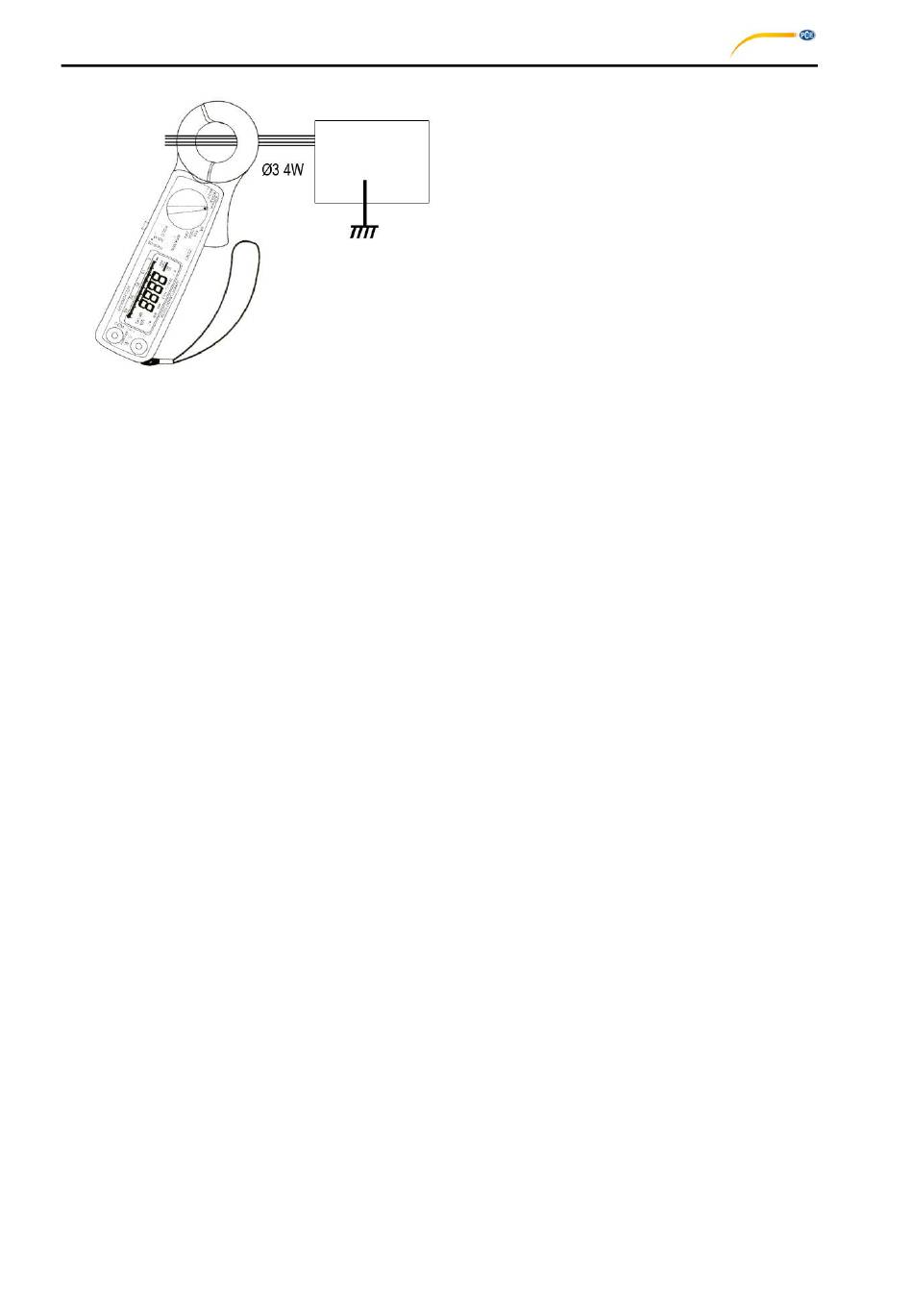

b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit alle zwei
Leiter (Phase + Nullleiter), alle drei Leiter (drei Phasen) oder alle vier Leiter (drei Phasen +
Nullleiter). Stellen Sie sicher, dass die Zange komplett geschlossen ist.
c) Das Display (8) zeigt Ihnen die Summe der Ströme der einzelnen Leiter an.
5.1.3
Gebrauch des 50/60 und WIDE-Auswahlschalters (4)
50/60 Position
Dieses Zangenmultimeter hat eine sehr gute Frequenzansprache. Seine zeitliche Auflösung ist
so gut, dass Frequenzen bis zu 1kHz erfasst werden können. Daher enthält das Messergebnis
nicht nur die Grundfrequenz von 50/60 Hz, sondern auch höhere Frequenzen und überlagerte
Oberwellen der Grundfrequenz. Um den Effekt des Rauschens zu unterdrücken, wurde ein Low
Pass Filter eingebaut der die hohen Frequenzen herausfiltert. Um den Filter zu aktivieren stellen
Sie den Schalter auf die 50/60 Position. Die Grenzfrequenz beträt 100 Hz mit einer
Abschwächung von ca. 24dB/Oktave.
Wide Position
Falls der getestete Kreislauf von einem Hochfrequenz generierendem Gerät ausgeht, wie einem
Wechselrichter, Schaltregler usw. , sollte der Schalter auf WIDE stehen, um ein Signal messen
zu können, dass die Frequenzen zwischen 40Hz und 1kHz enthält.
Um sicher zu gehen, ob hohe Frequenzen enthalten sind, testen Sie beide Positionen und
achten auf den Unterschied der Messungen. Falls die angezeigten Messwerte sehr
unterschiedlich sind, ist es sicher, dass die hohen Frequenzen Harmonische repräsentieren.
