5.2

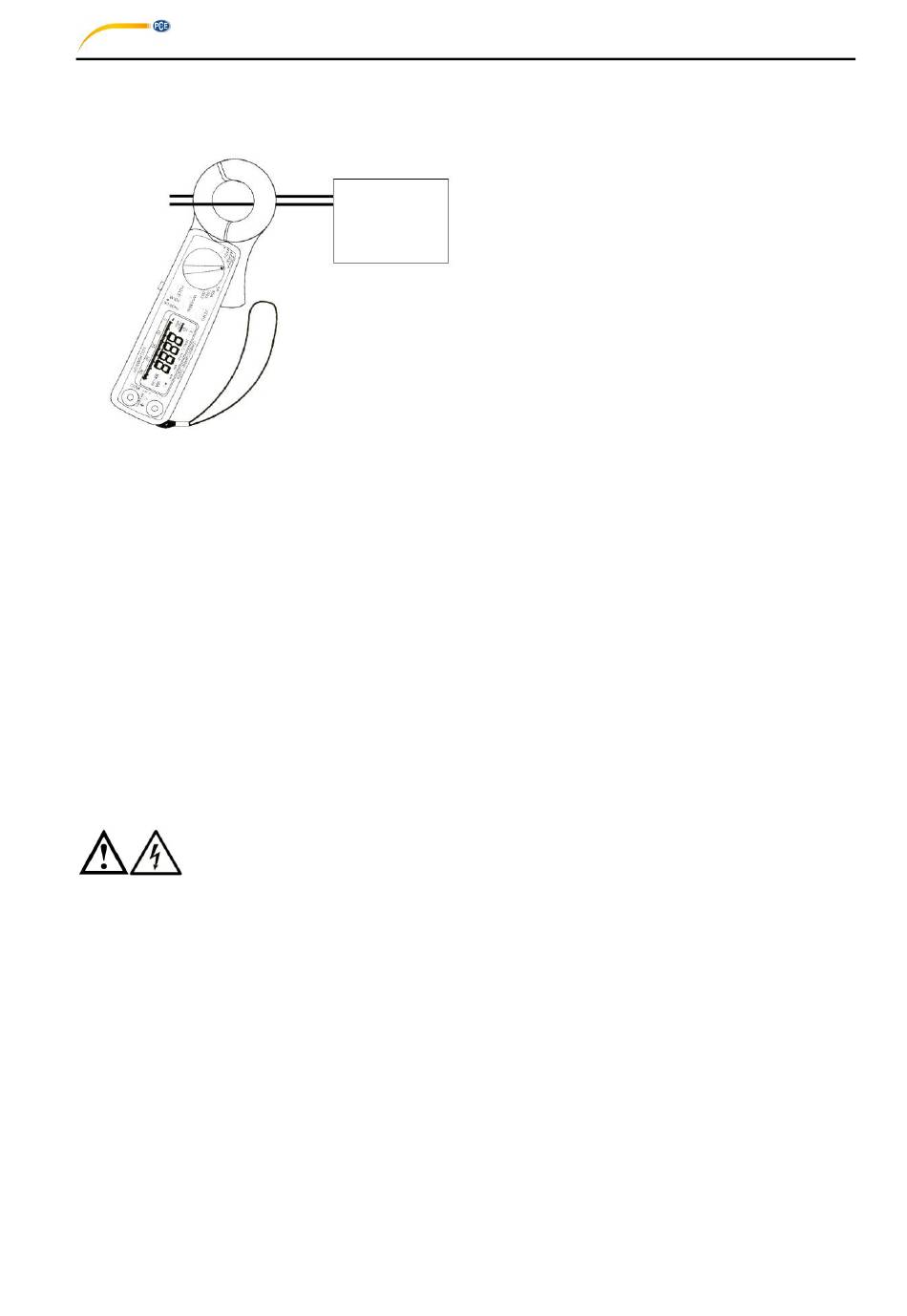

AC Laststrommessung
Bei der Laststrommessung umschließen Sie mit der Messzange lediglich die Phase an der Sie den
Laststrom messen möchten. Gehen Sie wie folgt vor:
a) Stellen Sie den Drehschalter (3) auf den gewünschten Wert
b) Drücken Sie den Zangenhebel (2), um die Zange (1) und umschließen Sie damit nur ein Kabel.
Gehen Sie sicher, dass die Zange komplett geschlossen ist.
c) Lesen Sie den gemessenen Wert aus dem Display (8) ab.
5.3
AC Spannungsmessungen
AC Spannungsmessungen können Sie mit den mitgelieferten Messleitungen vornehmen. Gehen Sie wie
folgt vor:
a) Stellen Sie den Drehschalter (3) auf 400V.
b) Stecken Sie Messleitungen in die Anschlussbuchsen (16 + 17).
c) Verbinden Sie die Messspitzen der Messleitungen PARALELL mit dem zu messenden
Stromkreislauf.
d) Lesen Sie den Messwert vom LCD (8) ab.
5.4
Widerstands- und Durchgangsmessungen
Warnung: Wenn Sie in einem Stromkreis eine Widerstandsmessung durchführen,
unterbrechen Sie die Stromzufuhr und entladen Sie alle Kondensatoren.
1. Stellen Sie den Drehschalter (3) auf Ω
2. Stecken Sie die Messleitungen in die Anschlussbuchsen (16 + 17).
3. Verbinden Sie die Messspitzen der Messleitungen mit den beiden Enden des Widerstandes oder
dem Stromkreis den Sie messen wollen.
4. Lesen Sie den gemessenen Wert im LCD (8) ab.
5. Falls der Widerstand geringer als 40Ω ist, ertönt ein Piepton.
5.5
Relativmessungen
Die ZERO-Taste (7) kann auch dazu benutzt werden Relativmessungen durchzuführen. Sobald die Taste
gedrückt ist, wird der aktuelle Messwert auf null gesetzt und das ZERO Symbol erscheint im Display. Alle
nachfolgenden Messungen werden als Relativwert zum genullten Wert angezeigt. Drücken Sie die ZERO
(7) Taste für 2 Sekunden, um normalen Modus zurückzukehren.
BETRIEBSANLEITUNG
11
