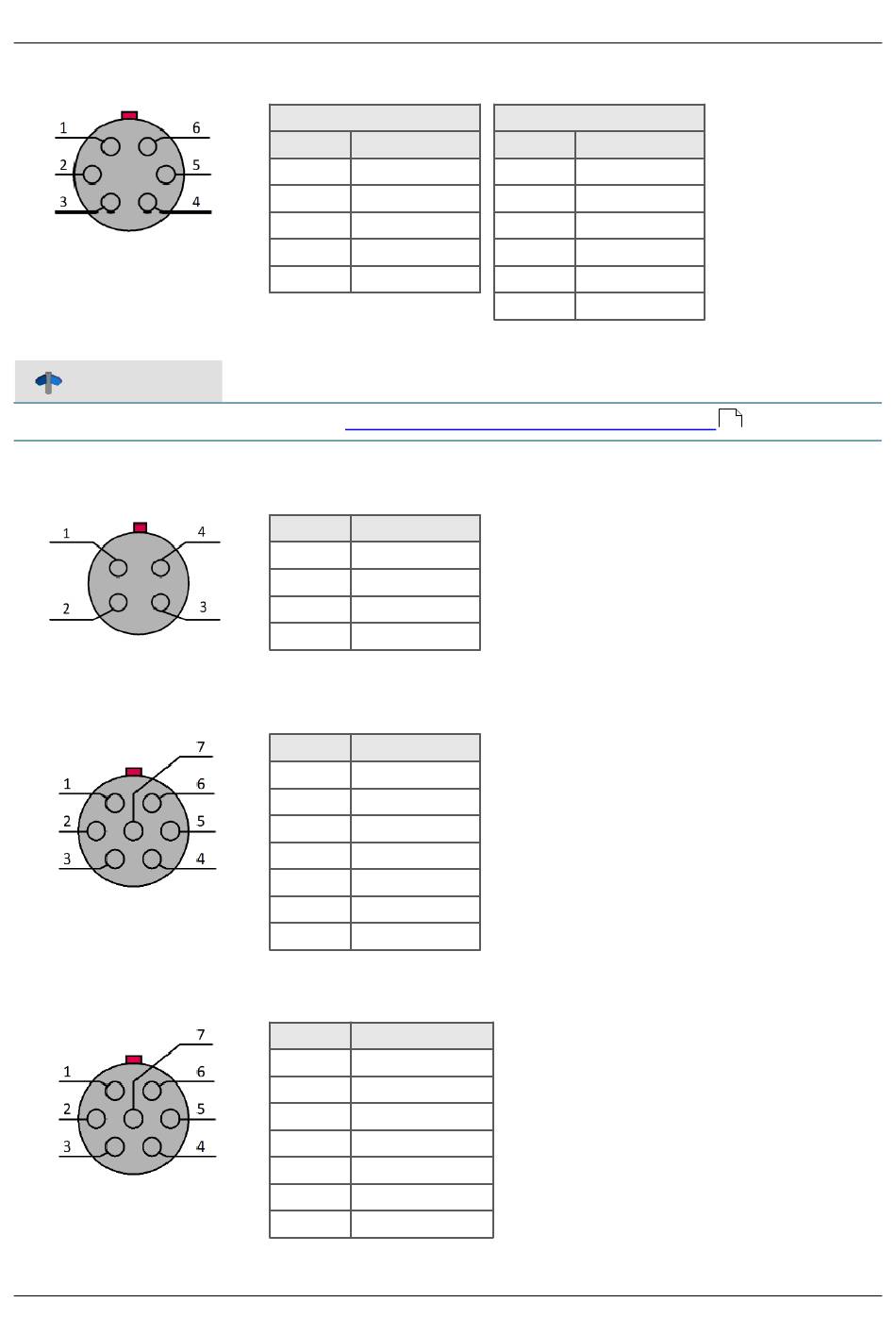

XT-Con
6.1.2 Remote
Remote, XT-Con
Optionales Zubehör: CRXT/REMOTE-PLUG (11100036), XT-Con (6-polig)
Verweis
Im folgenden Abschnitt finden Sie eine
6.1.3 SYNC
SYNC, XT-Con
6.1.4 Display
Display, XT-Con
6.1.5 GPS
GPS, XT-Con
© 2023 imc Test & Measurement GmbH
Basiseinheit
PIN
Signal
1
GND
2
REMOTE Schalter
3
GND
4
REMOTE Taster
5, 6
n.c.
Beschreibung der Hauptschalter Fernbedienung.
PIN
Signal
1
SYNC
2
GND
3
reserviert
4
reserviert
PIN
Signal
1
5V
2
RxD
3
TxD
4
CTS
5
GND
6
RTS
7
n.c.
PIN
Display
1
Vin (5 V)
2
RxD
3
TxD
4
CTS
5
GND
6
n.c.
7
PPS-Signal
CRXT/POWER-X
PIN
Signal
1
GND
2
REMOTE Schalter
3
GND
4
REMOTE Taster
5
GND
6
reserviert
