Hinweise zum Anschluss

3.3.9 Erdungskonzept

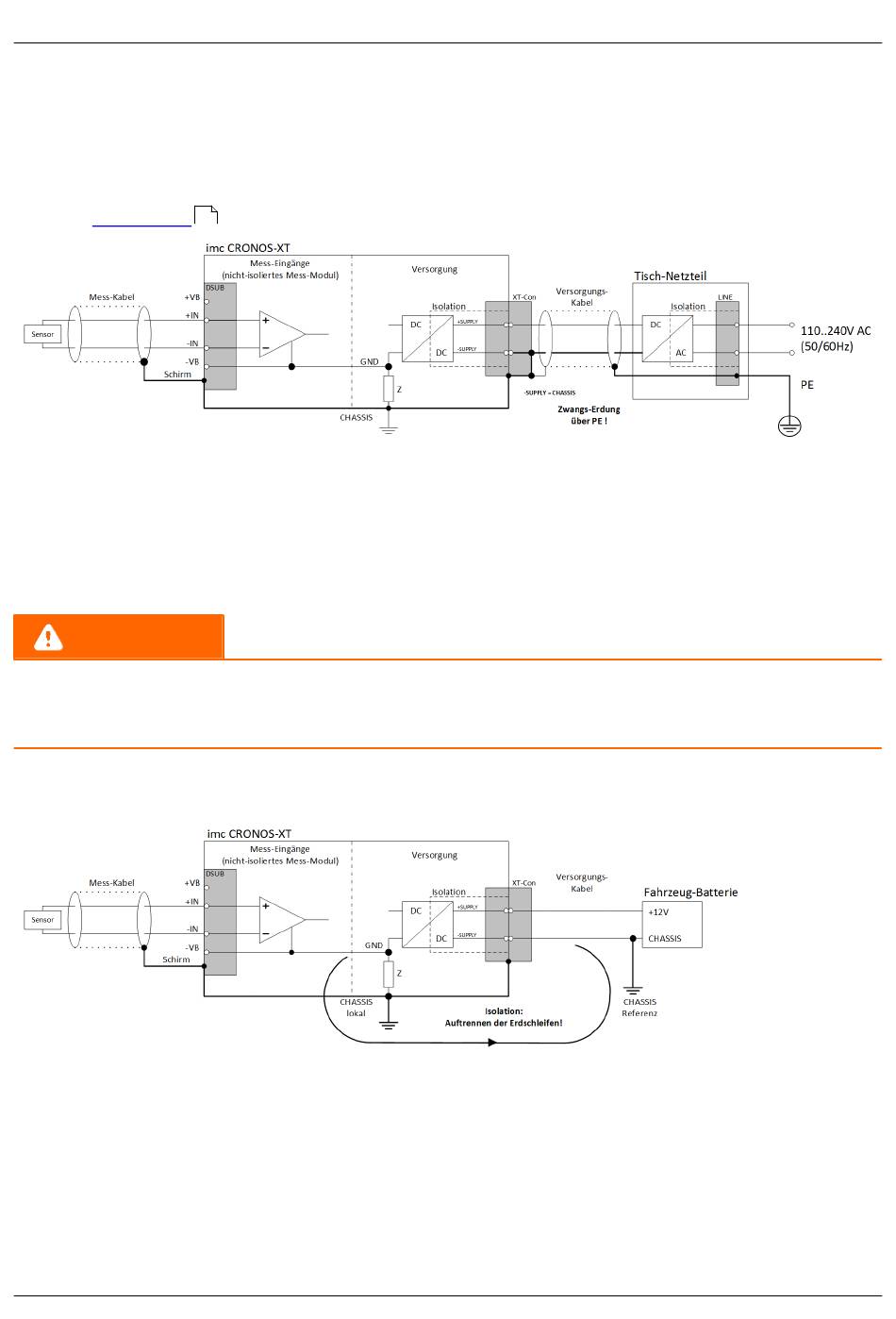

Erdung bei Verwendung des mitgelieferten Tisch-Netzteils
Der DC Versorgungseingang des CRONOS-XT Gerätes ist potentialgetrennt zum Gehäuse (CHASSIS) sowie zur
Messelektronik. Für den Fall der Ausrüstung mit POWER-X Modul ist im Eingangskreis ein weiterer Aufwärts-
Schaltwandler eingefügt. Zur kontrollierten Erdung besitzen die CRXT Module im unteren Bereich der Front ein
Gewinde (Abb. 2 Pos. E
Bei Benutzung des mitgelieferten Tischnetzteils ist die Erdung durch den Schutzleiter-Anschluss des Netzsteckers
gewährleistet. Am mitgelieferten Tischnetzteil sind sowohl der (-)Pol der Versorgungsspannung als auch der
Schirm und das Steckergehäuse mit der Schutzerde des Netzkabels verbunden.
Achtung
Der isolierte Versorgungseingang wird damit geerdet.
Bitte beachten Sie, dass das mitgelieferte Standard-Tischnetzteil keinen geeigneten Schutzgrad für raue
Umgebungen aufweist. Eine gedichtete Ausführungen ist als optionales Zubehör verfügbar.
Erdung bei Versorgung aus einer Fahrzeug-Batterie
© 2023 imc Test & Measurement GmbH
).
19
Abb. 5
Abb. 6
Z beschreibt eine hochohmige Verbindung, die HF-Störungen
kapazitiv kurzschließt.
Z beschreibt eine hochohmige Verbindung, die HF-Störungen
kapazitiv kurzschließt.
